Жилой двухэтажный дом с гаражом с привязкой на участок

Жилой двухэтажный дом с привязкой на участок с большим уклоном. Общая площадь 419,33 м.кв. Жилая площадь 170,11 м.кв. В цокольном этаже гараж с мини-котельной и хоз помещениями. Жилых комнат - 8 (6 с совмещенными сан.узлами), общая комната одна.

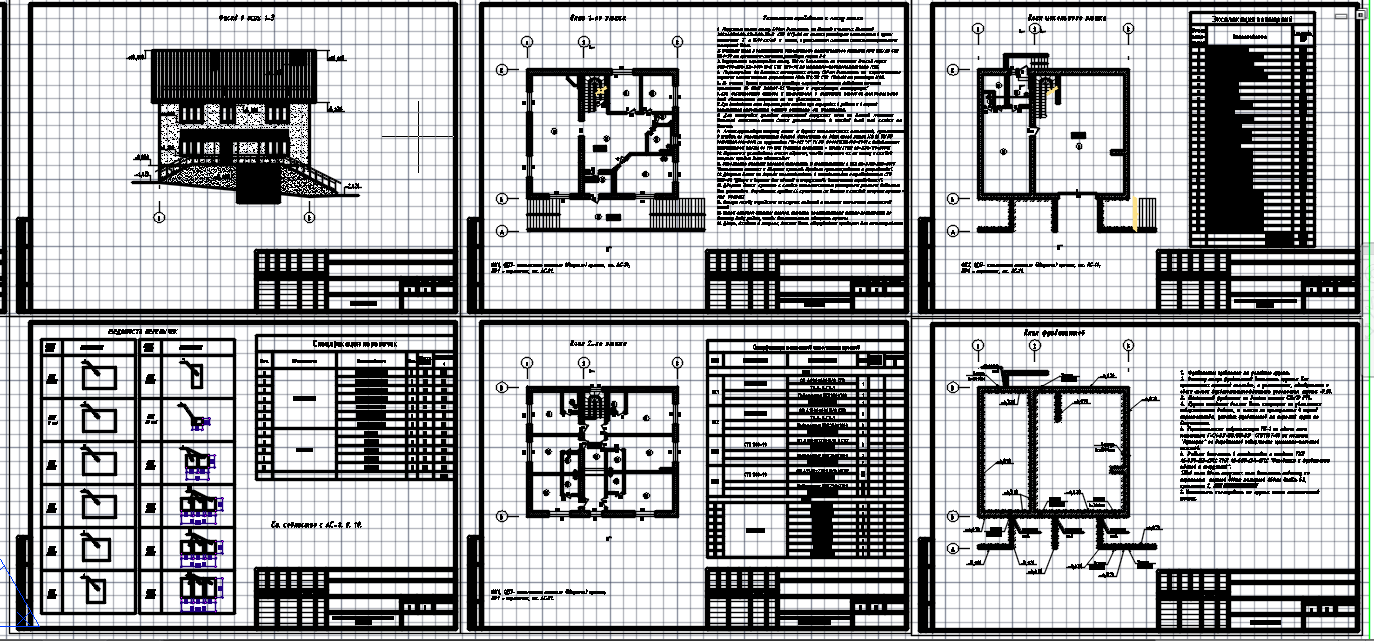

Состав: Фасады, планы цокольного этажа, 1-го и 2-го этажей, план фундаментов, схемы раскладки плит перекрытия, схема расположения элементов стропильной системы, план кровли, разрезы, спецификация заполнения проемов, спецификация перемычек, плит перекрытия, элементов стропильной системы, экспликация полов, привязка дома на участок с большим уклоном. Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Архитектурные формы / Жилой двухэтажный дом с гаражом с привязкой на участок

Двухэтажный дом с гаражом в цокольном этаже.dwg
