Архитектурно-конструктивное проектирование промышленного здания

Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования
"ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ" СТРОИТЕЛЬНЫЙ ИНСТИТУТ
кафедра строительных конструкций
КУРСОВОЙ ПРОЕКТ
"Архитектурно-конструктивное проектирование промышленного здания"
Тюмень 2023

Стеновые панели ЖБК 200 мм
Здание отапливаемое
Шаг колонн крайнего ряда -6м, среднего ряда - 6м
Длина пролета 108м, А=18м
Пролеты L1=24м L2=24м L3=24м L4=24м
Высота H1=12м H2=12м H3=14.4м H4=14.4м
Кранованя нагрузка Q1=10/3,2 Q2=10 Q3=20-7к Q4=20-7к
Материал Каркаса жбк для 1-2 и МК для 3-4

CОДЕРЖАНИЕ ПЗ (ее как таковой нет)
Исходные данные
План на отм.0.000
План покрытий и связевых элементов покрытия
Разрезы 1-1, 2-2, 3-3, узлы 1, 2
Фасады 1-28, А-С, С-В
Список использованных источников

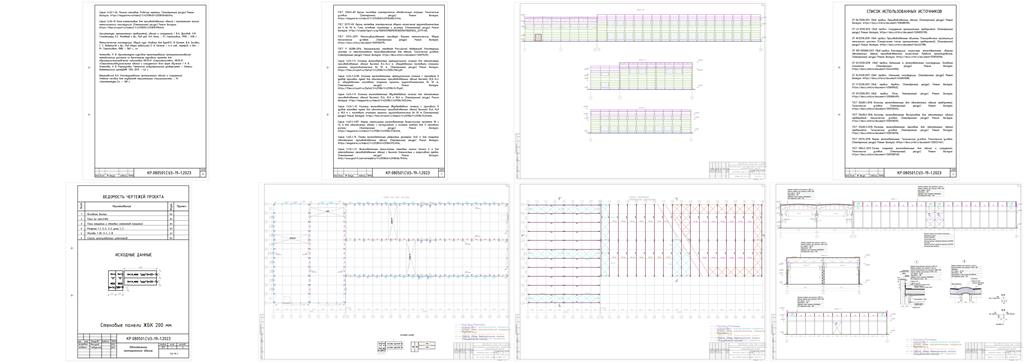

Состав: Распорки/Растяжки колонн(РК) СГП(н) Связь горизонтальня покрытия нижний пояс СГП(в) Связь горизонтальная покрытия верхний пояс Растяжки СВК(н) Связь вертикальная колонн (надкрановая часть) СВК(п) Связь вертикальная колонн (подкрановая часть) СВП Связь вертикальная покрытий. Чертежи: Общий план, Фасады, Разрезы

Софт: AutoCAD 2020
