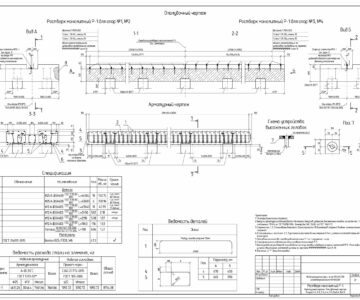

Армирование фундамента (ростверка)

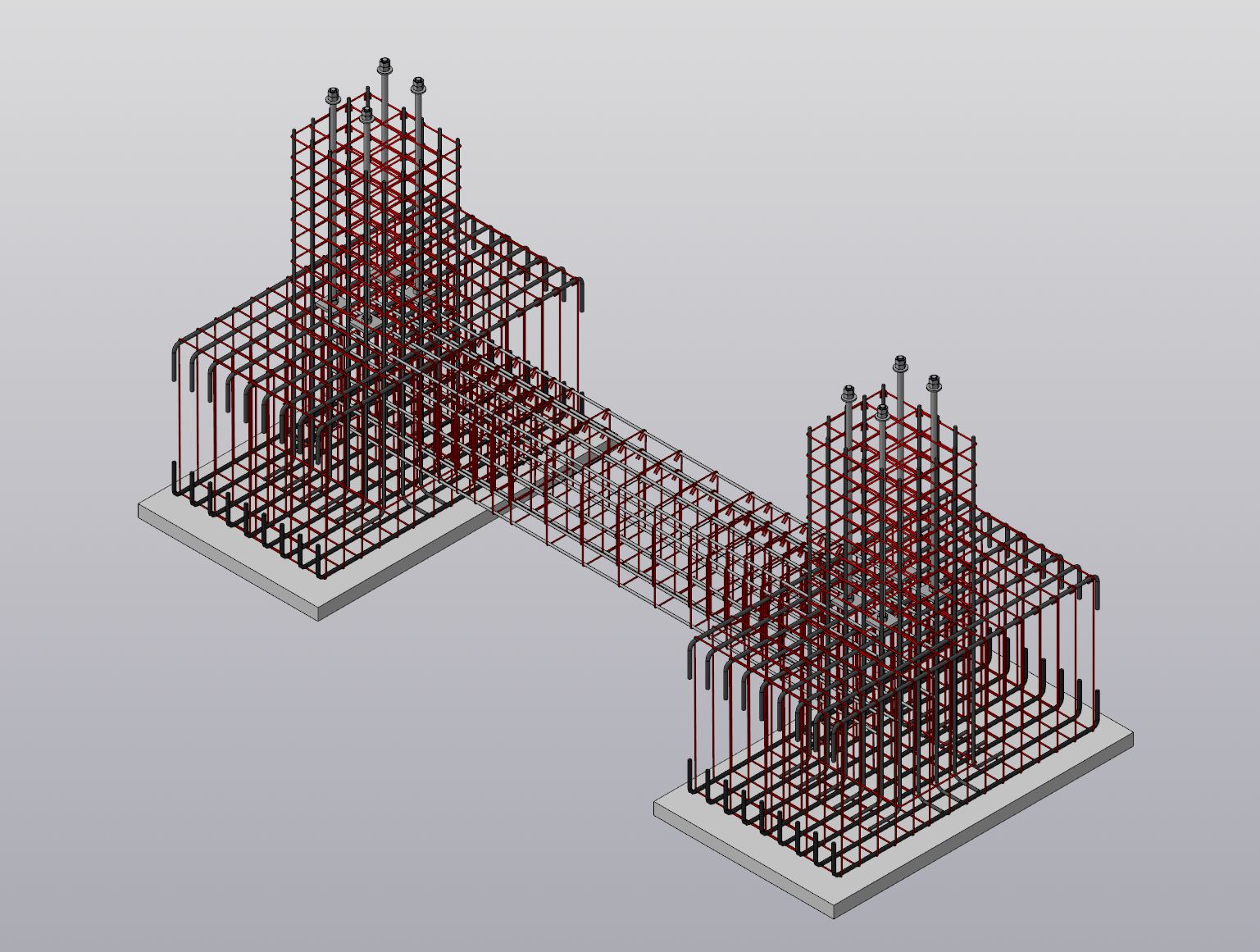

Армирование фундамента(ростверка). Модель состоит из фундамента ростверка, фундаментной балки, подбетонки и анкерных болтов.
Основные особенности армирования:
1. Защитный слой по нижней арматуре плиты фундамента принято 75мм
2. Защитный слой принят 35мм
3. Шаг рабочей арматуры принят 150мм, хомутов 150-300мм
4. Хомуты диаметров 8мм, арматура в балке и плите фундамента 25мм, оголовок 20мм, анкерные болты диаметром 36мм, база 420х240.
