Выбрана рамная конструктивная схема в комбинированном каркасном исполнении. Фермы жёстко соединены с железобетонными колоннами и образуют плоскую поперечную раму. Поперечные рамы совместно со продольными вертикальными и горизонтальными связями, распорками и прогонами покрытия воспринимают всю совокупность действующих на здание вертикальных и горизонтальных нагрузок, обеспечивая жёсткость и устойчивость в продольном и поперечном направлениях.
Здание одноэтажное (с частичным встроенным расположением 2-го этажа), прямоугольное в плане, размеры в наружных осях 48х12 м, высота до низа несущих конструкций 6,0 м.
Уровень надежности здания согласно СП РК EN 1990 2002+А1 2005/2011, приложения В, табл. В3 – RC2, т.е. коэффициент КFI=1.0.
Фундаменты выполнены столбчатыми на естественном основании. Столбчатые фундаменты по наружному контуру соединены фундаментными балками.
Материал железобетонных элементов каркаса – бетон класса C20/25, арматура класса A240, A400.
Материал металлических элементов каркаса – сталь S235, S235Н.
- Главная -
- Чертежи -
- Строительство -
- Автокомплекс 48х12м
Автокомплекс 48х12м
0
2
49
0
0
100

Сообщить о проблеме
Автор
Дата
13.04.2024
Язык
Русский
Состав

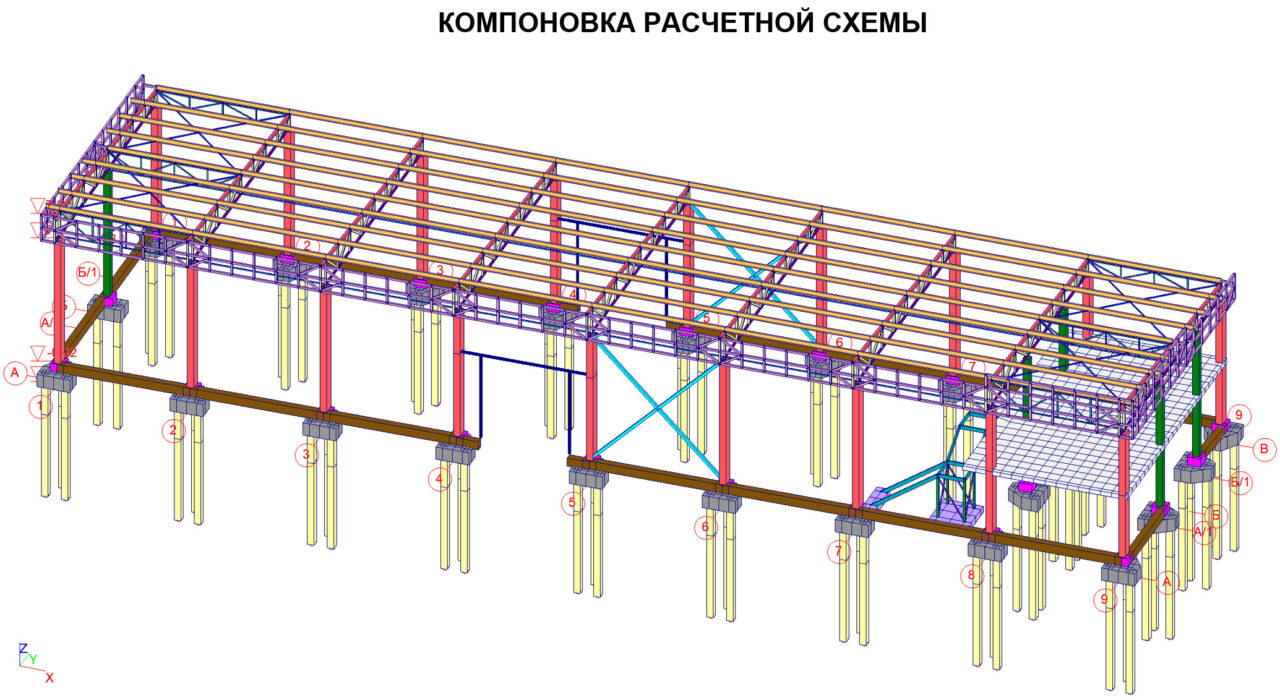

Расчетный 3D модель комбинированного каркаса здания автокомплекса
Софт
SCAD Office 23.1.1.1
