Металлоконструкции сборного быстровозводимого каркасного здания

Конструкция каркаса представлена отдельными кассетами (панелями), стойками, балками, связями и прогонами. Сборка осуществляется на болтовые соединения с последующей их обваркой.
Проектное предназначение здания - укрытие отдельно стоящего горно-обогатительного оборудования, но так же может быть использовано как мастерская, складское либо вспомогательное помещение различной направленности. Так же, произведя замену кассет на ворота, можно адаптировать конструкцию под гараж либо ремонтный бокс.

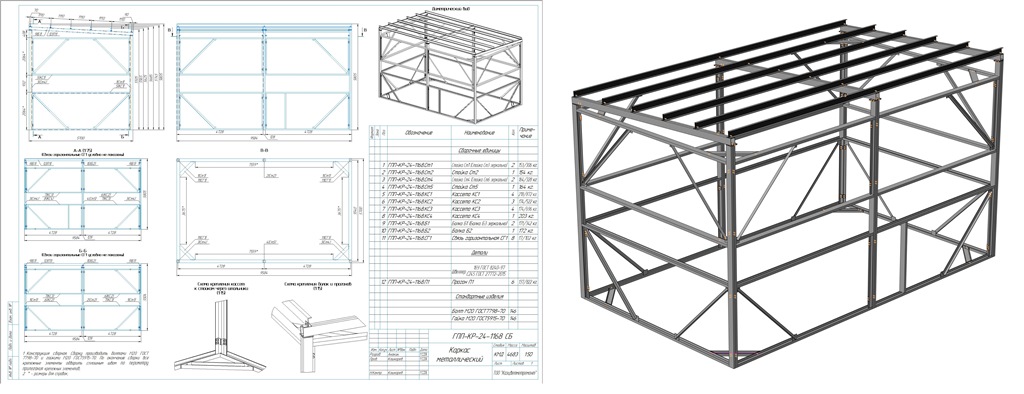

Состав: Разработка включает в себя: 3D модель; сборочный чертеж со спецификацией; деталировочные чертежи Язык документа

Софт: КОМПАС-3D 17.1
