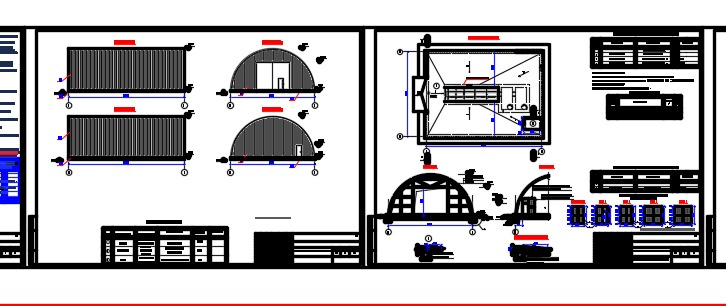

Автомойка (утепленный бескаркасный ангар) в РК

ОБЩИЕ УКАЗАНИЯ

1. Проект объекта "Утепленный бескаркасный ангар (автомойка)", разработан на основании:
· Задания на проектирование объекта (согласно договора TOO "AA Mining" №AAM-148_2022 от 07.09.2022);
· технического отчёта об инженерно-геологических изысканиях на объекте: "Утепленный бескаркасный ангар (автомойка)", выполненного ТОО "ГЕО-КОНСУЛЬТ";
2. Проект выполнен для следующих природно-климатических условий:
· климатический район - I-В (СНиП РК 2.04-01-2010);
· температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 - минус 32.2°С (СНиП РК 2.04-01-2010);
· нормативная снеговая нагрузка для III снегового района 1.0 кПа (СНиП 2.01.07-85*);
· нормативный скоростной напор ветра для V ветрового района 0,60 кПа (СНиП 2.01.07-85*);
3. Уровень ответственности сооружений - II (нормальный), согласно "Правилам определения общего порядка отнесения зданий и сооружений к технически и (или) технологически сложным объектам" Приказ Министра национальной экономики Республики Казахстан от 28 февраля 2015 года № 165).
4. Степень огнестойкости сооружений - IIIa.
5. За условную отметку 0,000 принят уровень чистого пола здания "Утепленный бескаркасный ангар (автомойка)", соответствующий абсолютной отметке на генплане +327.700.
6. Согласно отчету о результатах инженерно-геологических изысканий в основании фундаментов преобладают грунты 1 и 2-го слоя.
Глубина залегания грунтовых вод в зависимости от рельефа поверхности варьирует в пределах от 1.2-6.9м до 8.8-8.6м.
Нормативная глубина промерзания составляет: для глин и суглинков - 1,76м; для крупнообломочных грунтов - 2,60м.
Архитектурные решения
7. Здание склада "Утепленный бескаркасный ангар (автомойка)" представляет собой утепленный ангар купольной формы полной заводской готовности из гнутых стальных профилей, монтируемых в проектное положение на площадке.
8. Наружные стены выполнены из гнутого оцинкованного профиля.
9. Ворота - металлические утепленные распашные размером 6,0х5,0 м с калиткой.
10. Дверной блок - стальной наружный 0,9х2,1 м.
11. Дверной блок - стальной внутренний для вспомогательных помещений 0,9х2,1 м.
12. Вдоль наружных стен здания выполнить бетонную отмостку шириной 1000 мм. Уклон отмостки в поперечном направлении i=0,03.

Конструктивные решения

13. Автомойка представляет собой здание с размерами в плане 14.8х20.2м.
14. Конструктивная схема фундаментов -монолитные железобетонные, малого заглубления (с дополнительным утеплением), ленточного типа на естественном основании. Дополнительно утепленные по контуру плитами ПЕНОПЛЕКС толщиной 150 мм, 200 мм. Утепление покрытия и стен выполнено тепофолом толщиной 100 мм. Толщина, габариты утепления подобраны по СТО 36554501-012-2008.
15. Ленточный фундамент - монолитный железобетонный сечением 600х600(h) .
16. Грязеуловитель - монолитный железобетонный объемом 26 м3/.
17. Два отстойника выполненные из монолитного железобетона объемом 16 м3/.
18. Два люка СТ(Е600).
19. Складское помещение размерами 2.1х3.1х3(h) выполнено из равнополочного уголка 50х50х5 мм и профнастила Н60-845/0,9А/А.

20. Основные расчетные положения.
Расчет конструкций выполнен в соответствии с требованиями:
- СНиП 2.01.07-85 "Нагрузки и воздействия".
- СНиП 2.03.01-81* "Бетонные и железобетонные конструкции"
Расчеты конструкций выполнены в ПК "Лира-Софт"
