Автомойка

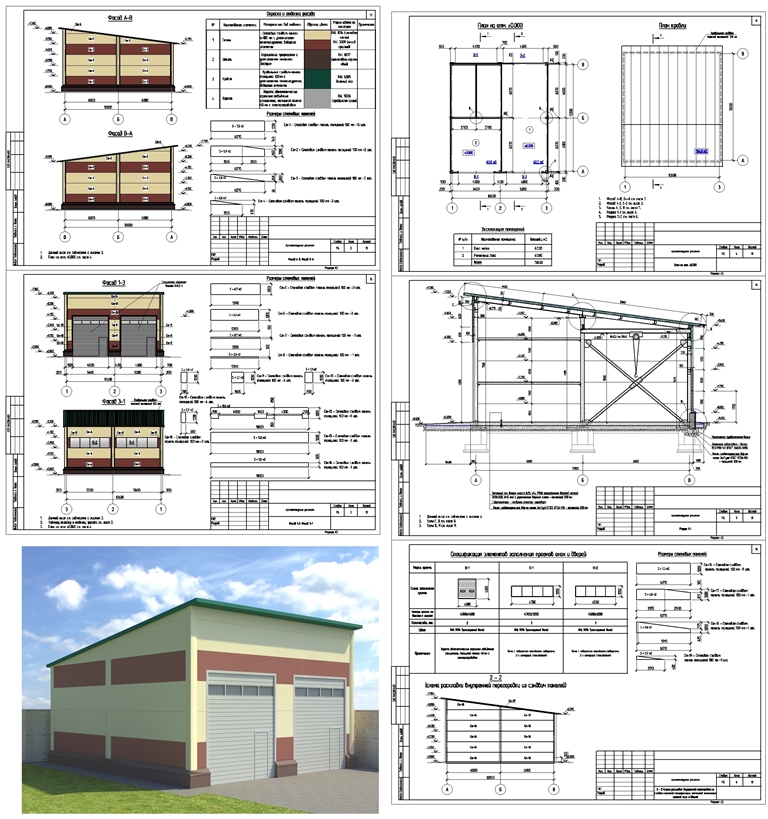

Здание автомойки из сэндвич панелей на металлическом каркасе, с железобетонным фундаментом.

1. Данная рабочая документация (30/03/21 - КР1), выполнена на основании следующих документов:
- проектная документация 30/03/21-АР, 03/03/21-КР2;
- инженерно-топографический план площадки строительства по адресу: Чувашская Республика
- инженерно-геологические изыскания;
2. Площадка строительства имеет следующие характеристики:
- климатический район территории для строительства IIВ;
- температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 - минус 30°,
- климатическая зона влажности нормальная;
- расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли - 200 кгс/м2 (IV - снеговой район);
- сейсмичность не выше 6 баллов.
3. За относительную отметку ±0.000 принять уровень "чистого" пола бокса для стоянки и технического обслуживания автомобилей, соответствующий абсолютной отметке:
4. Основаниям под монолитные фундаменты служит бетонная подготовка толщиной 100 мм из бетона В7,5 F50 W2. А также выполнить утрамбованную в грунт щебеночную подготовку толщиной 50 мм.
5. Монолитные фундаменты и фундаментные балки изготавливаю.ся из бетона В25 F200 W4 армированного вязанной арматурой класса А500С по ГОСТ Р 34028-2016. Защитный слой бетона по СП 63.13330.2018 Бетонные и железобетонные конструкции.
6. Стыки арматуры выполнить вразбежку (не более 50% стыков на одном месте). Основной вид стыков арматуры - нахлест (без сварки). Стыковку арматуры выполнить согласно СП.63.13330.2018 с учетом дополнительных указаний ТСН 102-00 и ГОСТ 14098-2014. Подготовку концов арматурных стержней (торцовка) должна производиться способами, обеспечивающими прямоугольность и "чистоту резов" (отсутствие заусенцев и перпендикулярность торцов). Рекомендуеться производить порезку арматурных стержней абразивными кругами или пилением. Сборка механических соединений должна выполняться в соответствии с ТУ 4842-001-99187742-2012.
7. Изготовление гнутых стержней периодического профиля производить в холодном состоянии, на оправках. Минимальный диаметр оправки d/оп стержней периодического профиля принять в зависимости от диаметра стержня d/s не менее d/оп = 5d/s при d/s < 200 мм; d/оп =8/ds при d/s ≥ 20 мм.
8. Места пересечения арматурных стержней вязать отожженной проволокой д. 1,2...1,6 мм по ГОСТ 3282-74. Пересечение арматурных стержней фонового армирования перевязывать через одно пересечение в шахматном порядке. Дополнительную арматуру перевязывать в каждом пересечении. Сварку ручную электродкговую производить электродами типа Э-46А по ГОСТ 14098-2014 и СП 70.13330.2012.
9. Арматурные выпуски в вертикальные конструкции следует надежно закрепить от смещения при бетонировании.
10. Производство работ вести в соответствии с разработанным строительной организацией проектом производства работ (ППР) с соблюдением требований.
СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";
СП 70.13330.2012 "Несущие и ограждающие конструкции";
СП 22.13330.2016 "Основания зданий и сооружений";
СП 28.13330.2017 "Защита строительных конструкций от коррозии";
СП 50-101-2004 "Проектирование и устройство оснований и фундаментов зданий и сооружений";
СП 63.13330.2018 "Бетонные и железобетонные конструкции";
СП 48.13330.2019 "Организация строительства".
Перед началом производства работ на строительной площадке подрядная организация должно разработать ППР, который должен включить технологическую карту на производство монолитных работ, мероприятия по предотвращению замакания от грунтовых и атмосферных вод несущих слоев грунта, мероприятия по выполнению работ при заданных температурных условиях.
11. Перечень работ, для которых должны составляться акты освидетельствования скрытых работ:
- акт на устройство армирования, устройство арматурных выпусков;
- акт на песчаную подготовку;
- акт на бетонную подготовку;
- акт на устройство молнезащиты;
- акт на устройство гидроизоляции.
12. Не допускается производство последующих работ до освидетельствования и подписания актов на скрытые работы.
13. Бетонирование монолитных фундаментов и фундаментных балок производить согласно требованиям, указанным в данном проекте и ППР, согласованным разработчиками данного проекта и авторским надзором.
14. Минимальная прочность бетона конструкций после снятия опалубки должна быть не менее 70% от проектной.
15. Во время бетонирования конструкций должен осуществляться лабораторный контроль за качеством бетона и набором им прочности соответствии с проектом, с составление соответствующих актов.
16. При бетонировании конструкций вести качественный оперативный контроль качества с целью подтверждения соответствия темпа набора прочности бетоном нормативному. Оперативный контроль осуществить методом склерометрии, так же контроль качества бетона путем изготовления и испытания контрольных образцов, согласно ГОСТ 10180-2012.
17. Мероприятия по уходу за бетоном (порядок, сроки и контроль) порядок и сроки распалубки конструкций должны устанавливаться ППР в соответствии с п. 5 СП 70.13330.2012.
18. Защита открытых поверхностей бетона должна быть обеспечена в течении срока, обеспечивающего приобретение бетоном прочности не менее 70%, в последующем поддерживать температурно-влажный режим с созданием условий, обеспечивающий нарастание его прочности.
19. Обратную засыпку пазух котлованов выполнять песчаным грунтом (непучинистым), без включений строительного мусора и органики.
