1.ОБЩАЯ ЧАСТЬ
Автосервис с автомойкой по ул. Молодежная, 4 «б» в п. Солнцево, Солнцевского района Курской области. Реконструкция помещений гаражей под автомойку.

Общая площадь (1 этаж) 156,42 м2
Комната ожидания( диспетчерская) 14,36 м2
Административно бытовое помещение 32,1 м2
Сан. узел 2,97 м2
Сан. узел для клиентов 2,07 м2
Помещение для ремонта автомобилей 41,25 м2
Мойка (бокс1) 41,25 м2
Мойка (бокс2) 41,25 м2
Общая площадь (2 этаж) 80,13 м2
Склад 80,13 м2

Архитектурно-планировочные решения.
Архитектурно-строительная часть проекта строительство автомойки разработана в соответствии с заданием на проектирование, Т.У. на строительные конструкции и материалы
- климатический район строительства - П В;
- нормативное значение снеговой наг¬рузки для Ш района - 1.5 кПа;
- нормативное значение ветровой нагрузки для П района - 0.3 кПа;
- расчетная зимняя температура наружного воздуха - (-26°С).
Основанием фундаментов служат суглинки полутвердые непросадочные со следующими характеристиками
ρ = 1,8кг\м3 Ę=19 М=160мПа С =37кг\м2
Грунтовые воды отсутствуют.
Характеристики грунтов основания определены при отрывке шурфа на территории строящегося здания автомастерской.
Проектом предусматривается реконструкция помещений гаражей под автомойку с размером в осях 24,15 м. х 7,8 м. и высотой 9,145 м.

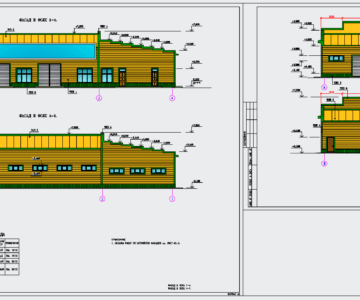

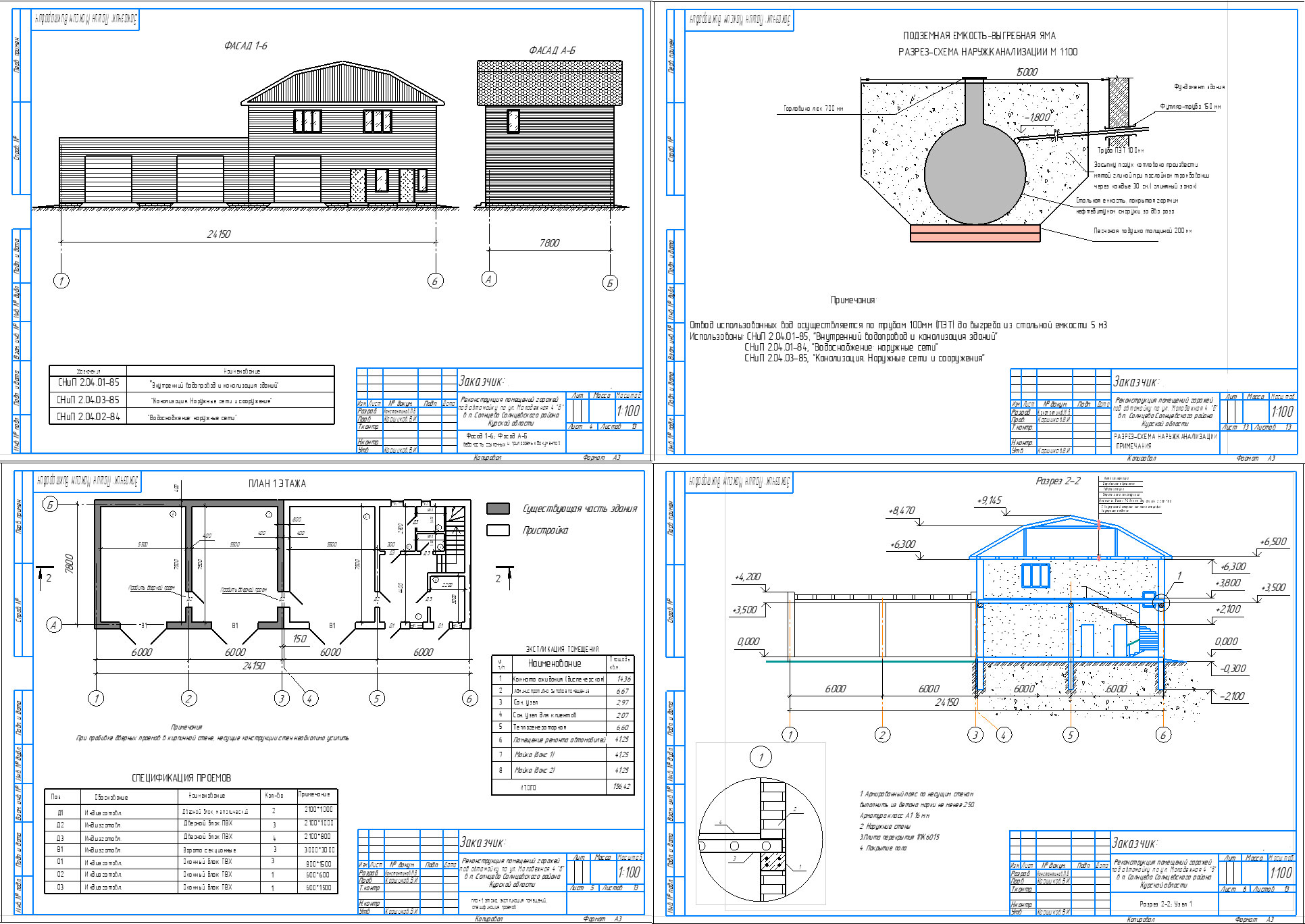

Состав: Архитектурный раздел, Конструктивный раздел, Инженерный раздел, пз, спозу, градостроительный чертеж Язык документа
