Проект автомойки на два машиноместа

Реконструкция здания в автомойку на 2 машиноместа с отстойником по переработке воды для повторного использования. Каркас здания выполнен из металлических секций, которые изготавливаются на заводе из квадратной трубы 40х20мм. На объекте данные секции сбалчиваются между собой образуя "скелет" здания.
Внешняя отделка мойки - слабогорючие панели "сэндвич" (толщина панели исходя из климатических условий).
Внутренняя отделка мойки:
стены - тентовая ткань ПВХ;
пол - алюминиевый перфорированный лист.
Дополнительное утепление - изоком.
Ворота - подъемно-секционные с одной калиткой на два поста.
Вид мойки - тупиковый;

Габаритные размеры - 7680х7100х4900мм. (шхдхв);
Размеры моечного поста - 7480х6780мм.;
Высота от пола до потолка - 3000мм.

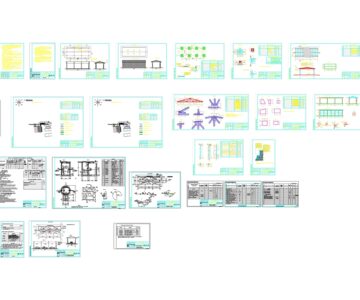

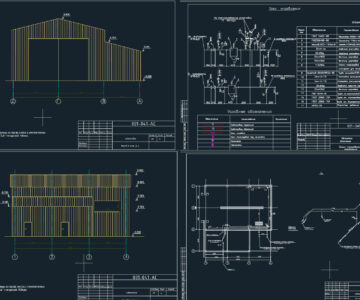

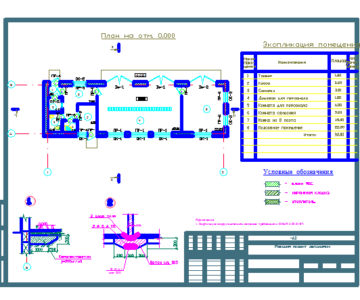

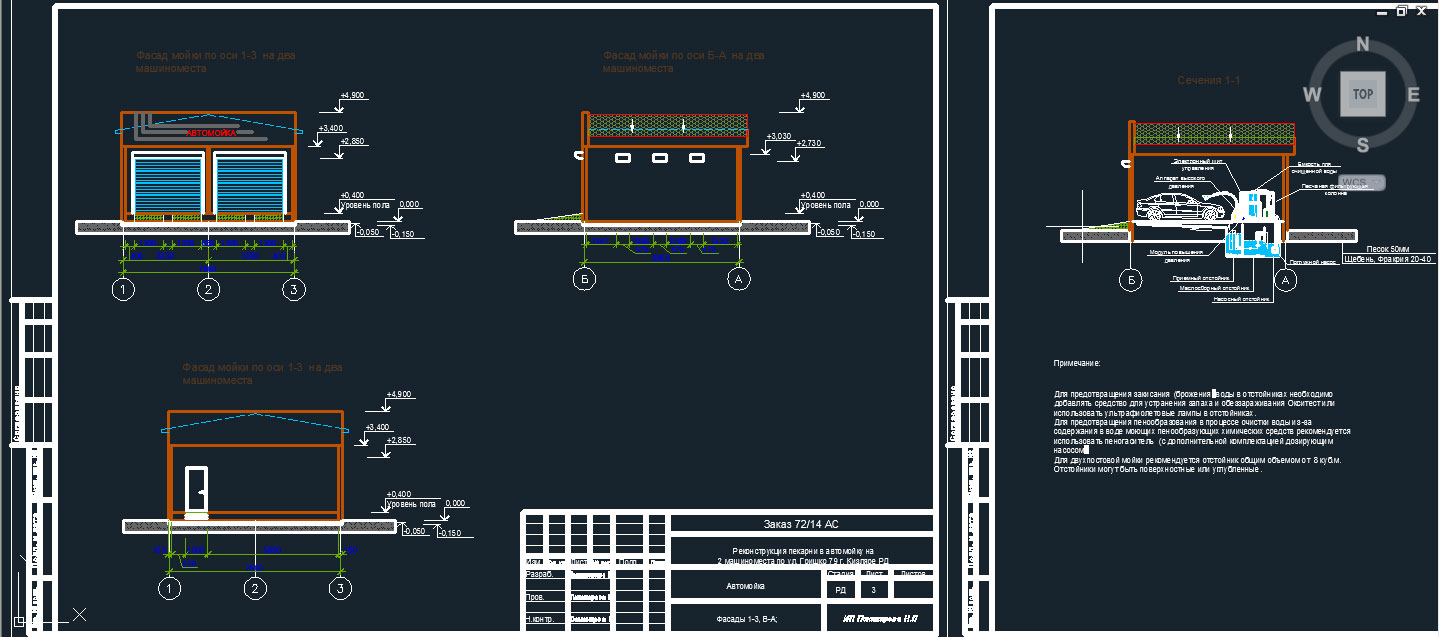

Состав: Лист общих данных, план фундамента, лотков и отстойников, фасады, разрезы. Язык документа

Софт: AutoCAD 2014

Файлы:
Автомойка.dwg
пояс на автомойку.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Shamil-injener
Дата: 2015-03-10
Просмотры: 13034
