КОМПАС 3D 18

Автомойка на три машиноместа

Поволжский Государственный Технологический университет
Каведра промышленное и гражданское строительство
Дипломный проект на тему "Автомойка на 3 машиноместа в г. Йошкар-Ола"
Йошкар-Ола 2015

Исходные данные: Район строительства - г. Йошкар-Ола.
Класс ответственности здания- II
Класс функциональной опасности здания - Ф3.5 (Помещения для посе-тителей предприятий бытового и коммунального обслуживания)
Класс конструктивной пожарной опасности – С0
Степень огнестойкости здания - III
Расчетная зимняя температура наружного воздуха: -14C
Расчетная снеговая нагрузка - 240кгс/м2 (IV район)
Нормативная ветровая нагрузка - 23кгс/м2 (I район)

В данной работе ведется разработка проекта несущих и ограждающих конструкций.
Графическая часть содержит архитектурно-планировочную часть, металлические конструкции, основания и фундаменты, технологическую часть.

Содержание
Введение
1. Архитектурно-планировочная часть
2. Металлические конструкции
3. Основания и фундаменты
4. Технологическая часть

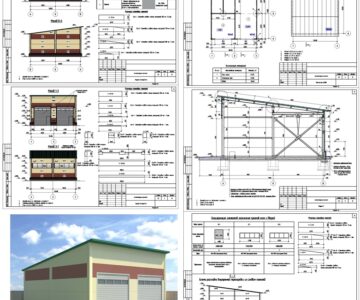

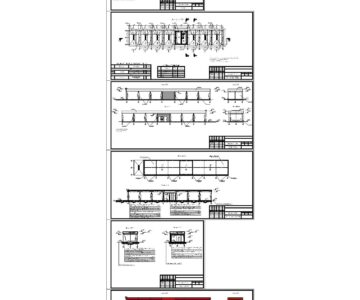

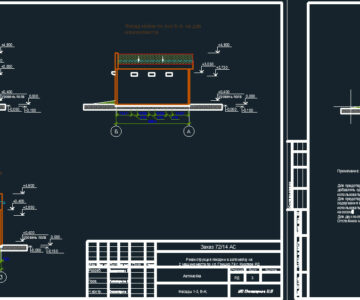

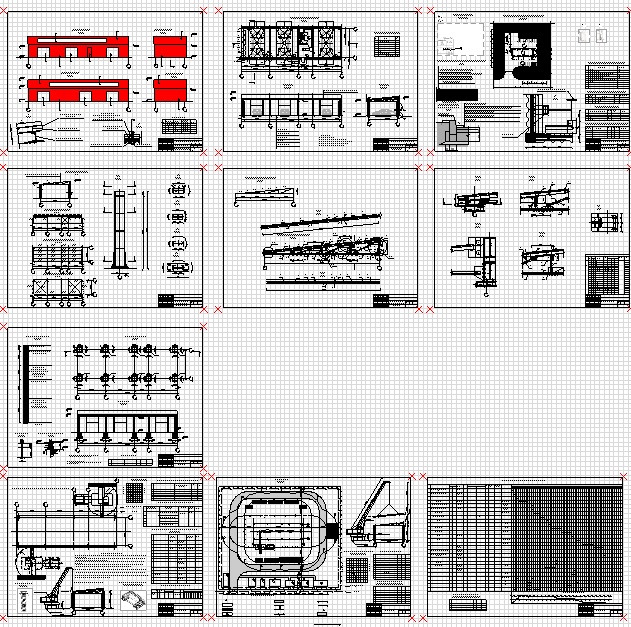

Состав: Фасад в осях 1-5. Фасад в осях 5-1. Фасад в осях А-Б. Фасад в осях Б-А. План 1 этажа на отм. 0.000. Разрез 1-1. Разрез 2-2. Ситуационный план. Схема планировочной организации земельного участка. Схема устройства асфальтобетонной отмостки. Конструкция асфальтобетонного покрытия тротуаров. Схема поперечной рамы. Схема вертикальных связей. Схема связей по нижним поясам. К-1.1-1. 2-2. 3-3. 4-4. Геометрическая схема фермы. Вид А. Отправочная марка фермы Ф-1. Вид Б. Узел 1. Узел 2. Узел 3. Узел 4. 5-5. Геологический разрез. План фундаментов. Разрез 1-1. Винтовая свая. Столбчатый фундамент. Технологическая карта на монтаж стеновых панелей. Стройгенплан. Календарный график производства работ. Пояснительная записка Язык документа

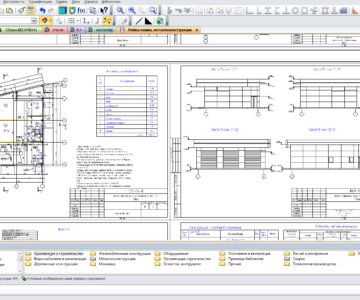

Софт: ArchiCAD 16

Каталог / Строительство / Автомойка на три машиноместа

Просмотр файлов
Диплом Свете16.pln
ПЗ_Ч
ГЭСН.docx
Оценка инженерно.docx
ПЗ_введение.doc
ПЗ_оглавление.doc
пз_ч
ПЗ_Ч
