Контейнерная автомойка

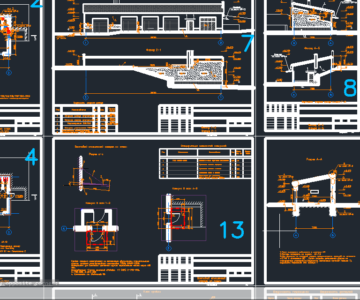

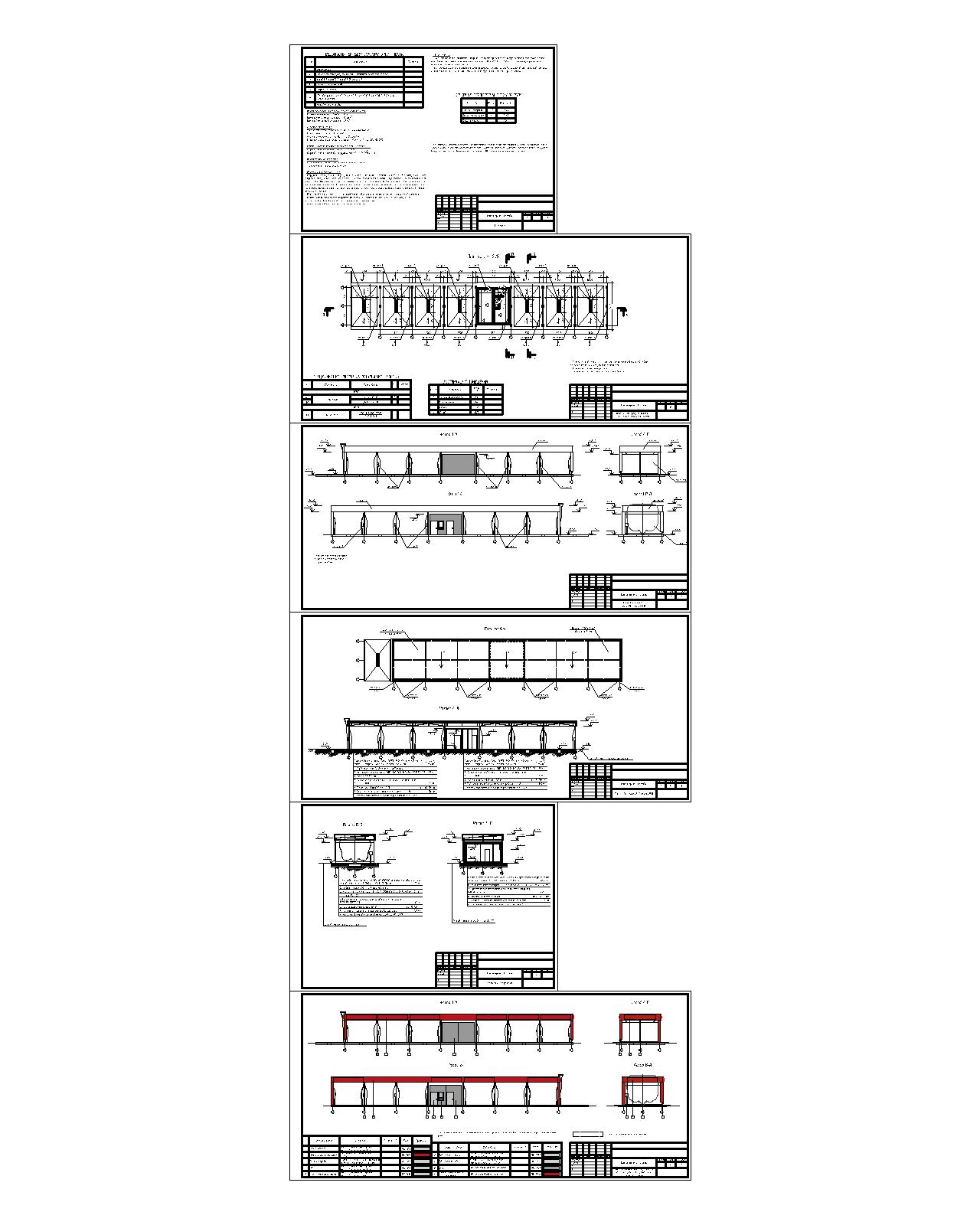

Альбом "Архитектурные решения" для контейнерной автомойки на 6 постов +1 один открытый пост

Проект разработан для местных условий строительства:
Расчетная температура воздуха - 22 С
Нормативная снеговая нагрузка - 80 кг/м²
Нормативная ветровая нагрузка - 27 кг/м²

Характеристики здания:
Уровень ответственности здания II по ТКП 45-5.01-254-2012
Класс сложности К-3 по СТБ 2331-2015
Степень огнестойкости V по ТКП 45-2.02-315-2018
Класс функциональной пожарной опасности Ф 3.5 по ТКП 45-2.02-315-2018
Теплотехнические характеристики ограждающих конструкций
Сопротивление теплопередаче кровли: Rkr (м²* С/Вт) = 3,0;
Сопротивление теплопередаче наружных стен: Rkr (м²* С/Вт) = 2,0.

Проектом предусматривается:
- строительство навеса для мойки контейнерного типа;
- строительство технического модуля.

Объемно-планировочные решения
Сооружение прямоугольной конфигурации в плане, с внешними размерами 41,0*7,4 м. Всё сооружение - это открытый навес, находящийся над 6 постами и техническим модулем, также запроектирован один открытый пост мойки. Навес выполнен из стоек соединенных между собой прогонами. Кровля запроектирована односкатной из металлического профлиста. В центральной части запроектирован технический модуль контейнерного типа.
Технический модуль состоит из двух контейнеров. В одном расположены рабочее место и санузел, во втором техническое помещение.
Технический модуль поставляется в полной заводской готовности. Выполнен из трехслойных сэндвич панелей.
Кровля - из металлического профлиста. По внешнему обводу на отметке +3,590 и на высоту 900 мм запроектирован световой короб для размещения наружной рекламы.
Стойки, балки навеса - металл с полимерным покрытием.

Состав: Архитектурные решения (АР) Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Металлоконструкции / Контейнерная автомойка

АР.dwg
