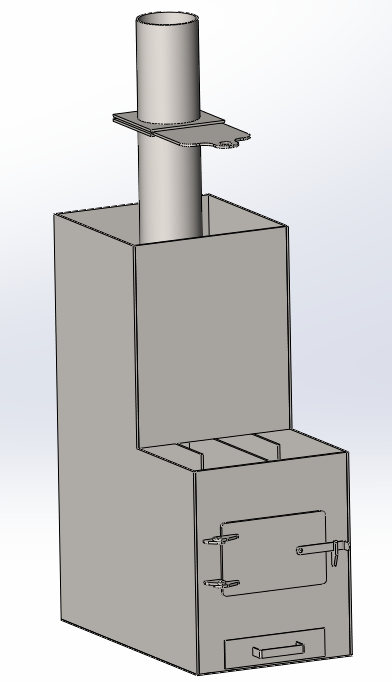

Печь не портальная, создавалась для собственной бани, на объем 15М^3.
Размеры 420*720*1500.
- Главная -
- Чертежи -
- Строительство -
- Бани -
- Печь банная 420*720*1500
Печь банная 420*720*1500
0
1
493
1
0
40
Сообщить о проблеме
Автор
ComicsZone
Дата
04.10.2022
Язык
Русский
Состав
3д сборка, деталировка, вектора на резку
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
Бок зольника_2шт_3мм.DXF
-
Бок зольника_2шт_3мм.sldprt
-
Бок топки_2шт_6мм.DXF
-
Бок топки_2шт_6мм.sldprt
-
Второй отбойник топки_1шт_10мм.DXF
-
Второй отбойник топки_1шт_10мм.sldprt
-
Дверка топки_1шт_8ММ.DXF
-
Дверка топки_1шт_8ММ.sldprt
-
Дно зольника_1шт_3мм.DXF
-
Дно зольника_1шт_3мм.sldprt
-
Дно печи_1шт_3мм.DXF
-
Дно печи_1шт_3мм.sldprt
-
Дно топки_1шт_8мм.DXF
-
Дно топки_1шт_8мм.sldprt
-
Зад зольника_1шт_3мм.DXF
-
Зад зольника_1шт_3мм.sldprt
-
Задняя часть топки_1шт_8мм.DXF
-
Задняя часть топки_1шт_8мм.sldprt
-
Заслонка шибер_1шт_6мм.DXF
-
Заслонка шибер_1шт_6мм.sldprt
-
Зацеп дверки_1шт_6мм.DXF
-
Зацеп дверки_1шт_6мм.sldprt
-
Корпус шибера_2шт_6мм.DXF
-
Корпус шибера_2шт_6мм.sldprt
-
Отбойник топки_1шт_10мм.DXF
-
Отбойник топки_1шт_10мм.sldprt
-
Перед зольника_1шт_3мм.DXF
-
Перед зольника_1шт_3мм.sldprt
-
Передняя часть каменки_1шт_6мм.DXF
-
Передняя часть каменки_1шт_6мм.sldprt
-
Передняя часть топки_1шт_8мм.DXF
-
Передняя часть топки_1шт_8мм.sldprt
-
Петля дверки01_2шт_6мм.DXF
-
Петля дверки01_2шт_6мм.sldprt
-
Петля дверки02_2шт_6мм.DXF
-
Петля дверки02_2шт_6мм.sldprt
-
Печь сборка.SLDASM
-
Ребро жесткости_1шт_6мм.DXF
-
Ребро жесткости_1шт_6мм.sldprt
-
Ребро жесткости_2шт_6мм.DXF
-
Ребро жесткости_2шт_6мм.sldprt
-
Ручка зольника_1шт_3мм.DXF
-
Ручка зольника_1шт_3мм.sldprt
-
Ручка топки_1шт_3мм.DXF
-
Ручка топки_1шт_3мм.sldprt
-
Сборка зольника.SLDASM
-
Свод топки верх_2шт_6мм.DXF
-
Свод топки верх_2шт_6мм.sldprt
-
Свод топки низ_2шт_6мм.DXF
-
Свод топки низ_2шт_6мм.sldprt
-
Труба верхняя_150х5,5х250мм.sldprt
-
Труба нижняя150х5,5х742.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
