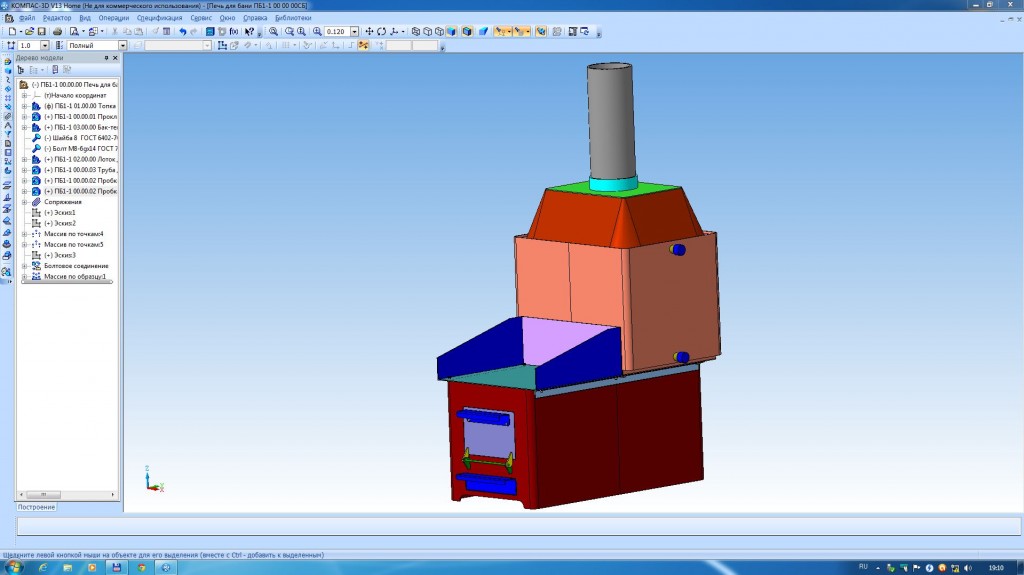

Печь для бани ПБ1-1

475

7032

218

Бесплатно

Печь для бани совмещает в себе печь-каменку и водогрейный котел. Она состоит из топки, бака теплоообменника и дымовой трубы. Топка выполнена из листового металла. В ней предусмотрена дверца для загрузки дров и совок для удаления золы. Бак-теплообменник сварен из листового металла. Внутри бака находятся трубы круглого сечения, через которые проходят топочные газы, нагревая воду. Для подвода и отвода воды предусмотрены патрубки.

3D Модели для бани печь

Автор

Александр Кудряшов

Дата

15.08.2012

Язык

Русский

Состав

3D модель

Софт

Компас 13 3D HOME

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Печь для бани ПБ1-1 00 00 00
- Бак-теплообменник ПБ1-1 03 00 00
  - Труба ПБ1-1 03 00 04.m3d
  - Планка ПБ1-1 03 00 01.m3d
  - Кольцо ПБ1-1 03 00 10.m3d
  - Конфузор ПБ1-1 03 00 06.m3d
  - Планка ПБ1-1 03 00 02.m3d
  - Стенка ПБ1-1 03 00 08.m3d
  - Основание ПБ1-1 03 00 03.m3d
  - Пластина ПБ1-1 03 00 07.m3d
  - Стенка ПБ1-1 03 00 05.m3d
  - Патрубок ПБ1-1 03 00 09.m3d
  - Бак-теплообменник ПБ1-1 03 00 00СБ.a3d
- Лоток для камней ПБ1-1 02 00 00
  - Лоток для камней ПБ1-1 02 00 00СБ.a3d
  - Стенка ПБ1-1 02 00 03.m3d
  - Планка ПБ1-1 02 00 02.m3d
  - Основание ПБ1-1 02 00 01.m3d
- Пробка ПБ1-1 00 00 02.m3d
- Труба дымовая ПБ1-1 00 00 03.m3d
- Топка ПБ1-1 01 00 00
  - Топка ПБ1-1 01 00 00СБ.a3d
  - Ось ПБ1-1 01 00 01.m3d
  - Дверь ПБ1-1 01 02 00
    - Планка ПБ1-1 01 02 01.m3d
    - Ручка ПБ1-1 01 02 03.m3d
    - Дверь ПБ1-1 01 02 00СБ.a3d
    - Петля ПБ1-1 01 02 02.m3d
    - Защелка ПБ1-1 01 02 04.m3d
  - Поддон ПБ1-1 01 00 02.m3d
  - Колосник ПБ1-1 01 03 00
    - Планка ПБ1-1 01 03 01.m3d
    - Пруток ПБ1-1 01 03 02.m3d
    - Колосник ПБ1-1 01 03 00СБ.a3d
  - Корпус топки ПБ1-1 01 01 00
    - Уголок ПБ1-1 01 01 09.m3d
    - Стенка ПБ1-1 01 01 10.m3d
    - Корпус топки ПБ1-1 01 01 00СБ.a3d
    - Петля ПБ1-1 01 01 07.m3d
    - Дно ПБ1-1 01 01 03.m3d
    - Вставка ПБ1-1 01 01 05.m3d
    - Окантовка ПБ1-1 01 01 06.m3d
    - Уголок ПБ1-1 01 01 08.m3d
    - Стенка ПБ1-1 01 01 02.m3d
    - Планка ПБ1-1 01 01 04.m3d
    - Стенка ПБ1-1 01 01 01.m3d
- Печь для бани ПБ1-1 00 00 00СБ.a3d
- Прокладка огнеупорная ПБ1-1 00 00 01.m3d
