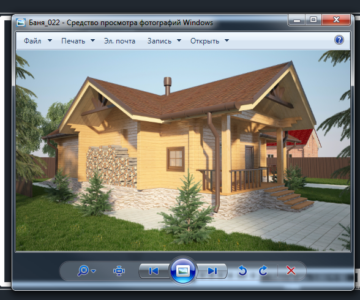

Проект так называемого гостевого домика, в котором находится парная, мойка, комната отдыха, кухня, спальня, прихожая, сан. узел, кладовая. Чертежи выполнены в автокаде, 3д модель в архикаде. 7.8х18.2 в осях, площадью 134,08 кв. м
Ведомость рабочих чертежей:
1. Общие данные.
2. План на отметке 0.000.
3. Фасады.
4. Разрез А-А.
5. Разрез Б-Б.
6. Разрез В-В.
7. Схема свайного поля.
8. Сваи СВ1, СВ2.
9. План фундамента.
10. Разрез Г-Г, узел 9, 10.
11. План балок перекрытия.
12. План стропильной системы.
13. План кровли.
14. План обвязочного ряда.
15. Разбрусовка (начало).
16. Разбрусовка (окончание).
17. Узел 6, 7, 8, 11, 12, 13, 14, 15.
18. Узел 1, 2, 3, 4, 5.
19. Заполнение оконных проемов
20. Экспликация полов.
