Банно-прачечный комплекс, совмещенного с медпунктом

Климатические условия - III климатический район с обычными геологическими условиями.
Расчетная зимняя температура наружного воздуха – минус 33 град.
Нормативное значение снегового покрова – 100 кг/м2.
Нормативное значение ветрового давление – 38 кг/м2
Архитектурно-строительная часть
Объемно-планировочные и конструктивные решения проектируемых сооружений определялись в соответствии со строительными нормами и технологическими процессами, при этом в основу были приняты следующие нормативные документы: СНиП РК 5.01-01-2002 Основания зданий и сооружений, СНиП 2.01.07-85* Нагрузки и воздействия.
Объемно-планировочные решения обеспечивают безопасную эксплуатацию принятых проектом сооружений.
Гидроизоляцию бетонных и железобетонных поверхностей, соприкасающихся с грунтом, выполнить за два раза горячим битумом БН II по грунтовке из 40% раствора битума в керосине. Под фундаменты предусмотрена песчаная подготовка.
Обратную засыпку пазух фундаментов производить грунтом без включения строительного мусора и растительного слоя грунта, слоями не более 20 см с тщательной трамбовкой.

Архитектурно-конструктивные решения

Здание одноэтажное бескаркасное прямоугольное в плане с размерами в осях 21х15м. высота помещений 3,3 м.
Фундаменты –ленточные из монолитного бетона В15, F25, W4.
Наружные стены – из ракушеблока с облицовкой профлистом.
Покрытие –панели многопустотные железобетонные.
Кровля двухскатная.
Окна –металлопластиковые.
Двери: –наружные металлические утепленные
-внутренние металлопластиковые.
Перегородки- из силикатного кирпича М100, в санузлах из красного кирпича М100.
Полы –бетонные, линолеум и керамические плитки.
Внутренняя отделка- улучшенная штукатурка, шпатлевка водэмульсионная покраска за 2-раза, панели из керамических плиток на высоту 1,8 м.
Отмостка здания из монолитного бетона.

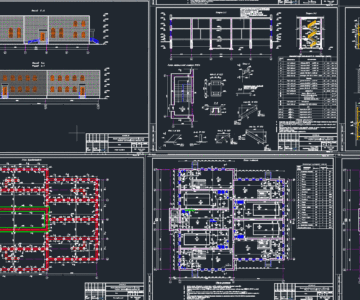

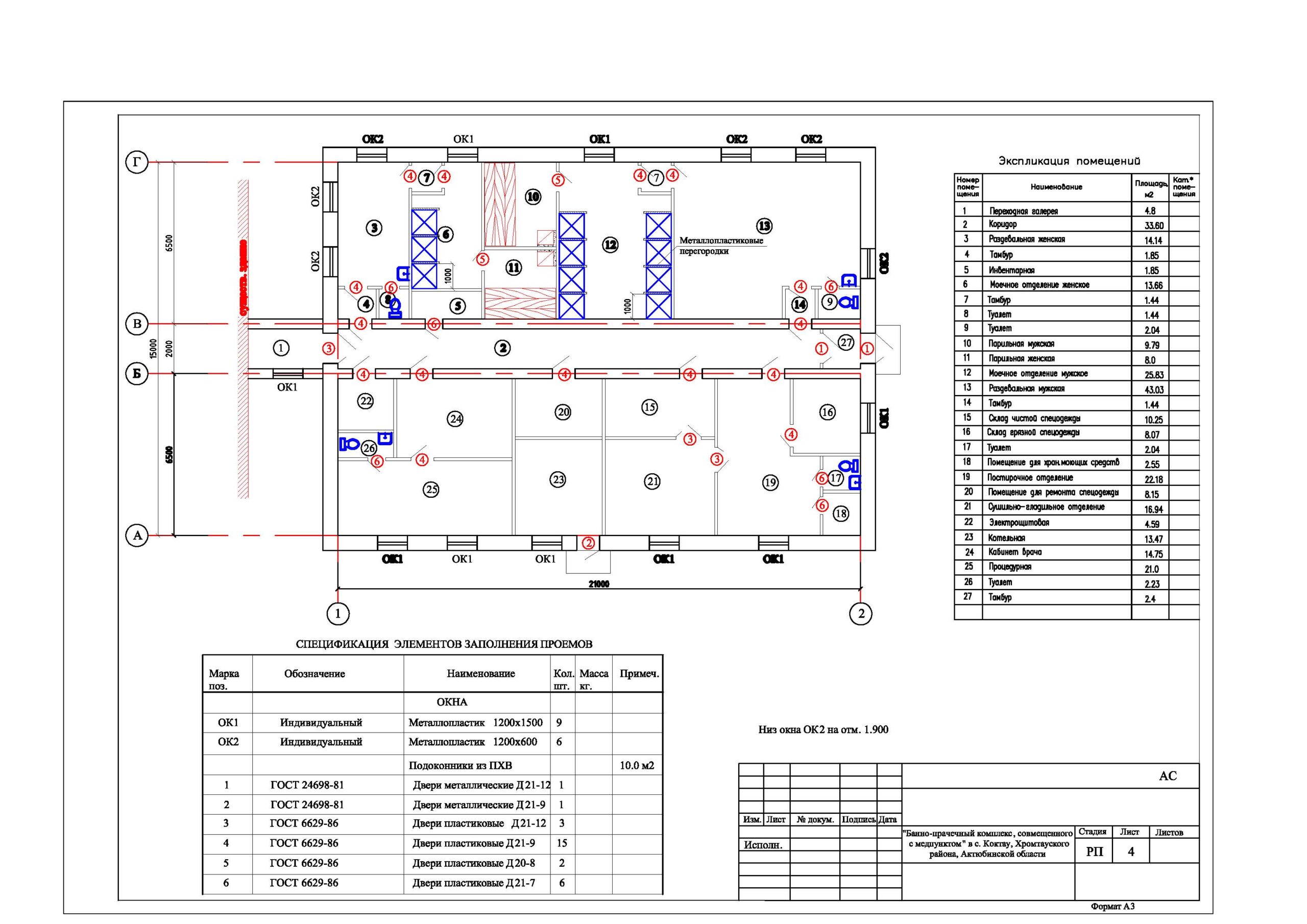

Состав: Строительные чертежи: план, разрез, кладочный план, план фундаментов, Раскладка блоков, План плит перекрытия, План стропил, Крыльцо Язык документа
