Рабочая документация на баню с мансардой из газоблока площадью 171м2 - Размеры здания в осях 1-4 - 12,55м, А-Г - 12,4 м, максимальная высотная отметка +7,110 (от усл отм 0,000) м. - Высота 1-го этажа 2,8 м, минимальная высота 2- го - 2,0м

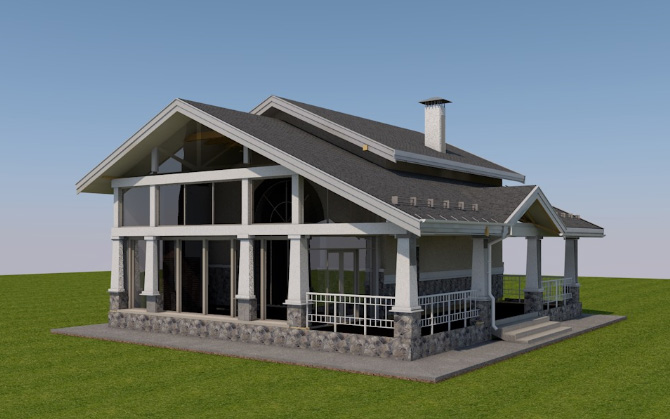

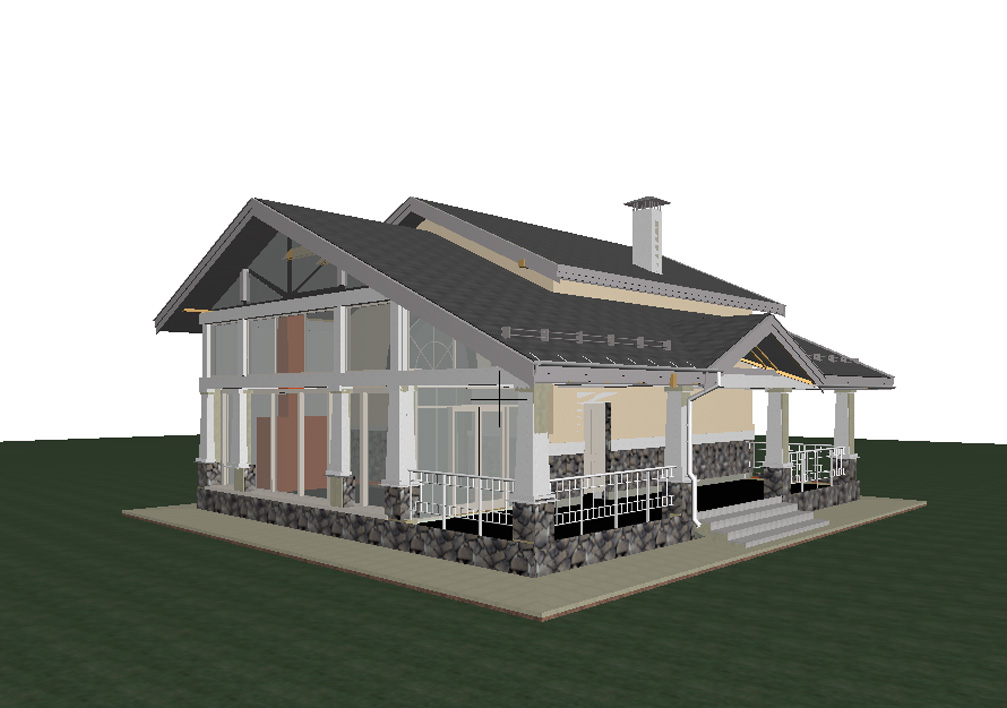

Разрабатываются архитектурно-строительные решения для строительства бани Баня представляет собой отдельно стоящее здание (в составе комплекса из 3х объектов)
- Уровень чистого пола 1-го этажа ±0.000 соответствует абсолютной отметке на местности 190.35м.
- Размеры здания в осях 1-4 - 12,55м, А-Г - 12,4 м, максимальная высотная отметка +7,110 (от усл отм 0,000) м.
- Высота 1-го этажа 2,8 м, минимальная высота 2- го - 2,0м
- Степень огнестойкости здания - III
- Степень долговечности - II

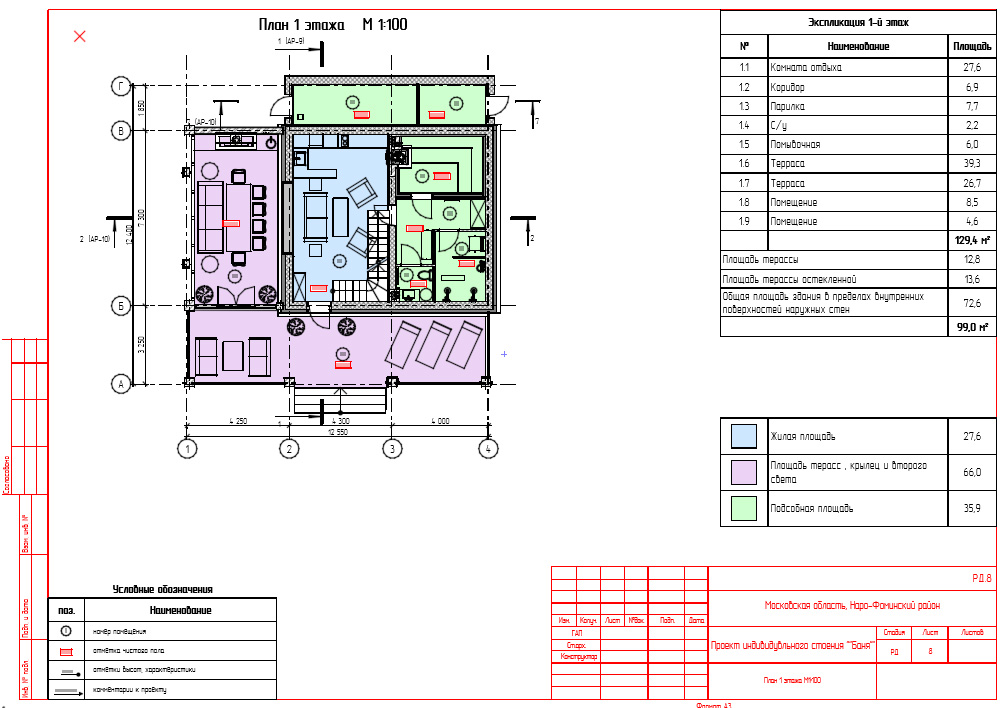

Планировка решена в 2-х уровнях:
- на первом этаже расположены:
Комната отдыха , санузел, парилка, душевая, терасса остекленная, терасса неостекленная, хозяйственные помещения - на отметке ±0.000 .
- уровень мансардного этажа разбит на двухсветное пространство и зону жилой комнаты
Расположение проектируемого объекта на участке исключает затенение жилых помещений соседними зданиями и обеспечи
Расположение проектируемого объекта на участке исключает затенение жилых помещений соседними зданиями и обеспечивает инсоляцию помещений в соответствии с требованиями действующих норм.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
- Площадь участка - 1 513 м2
- Площадь застройки участка - 449,5 м2
- Площадь пятна застройки проектируемого здания - 175,6 м2
- Площадь жилого здания - 171,5 м2
В том числе:
общая площадь здания в пределах внутренних поверхностей наружных стен - 145,3 м2
площадь терассы с коэфициентом 0,3 - 12,7 м2
площадь остекленной терассы с коэфициентом 0,5 - 13,6 м2
- Проектируемая площадь здания - 214,7 м2
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Фундамент - существующий ленточный
Гидроизоляцию по переКрытию устраивают из 2-х слоев гидростеклоизола на битумной мастике
в двух взаимно перпендикулярных направлениях. Вертикальную оклеечную гидроизоляцию по
наружным стенам цоколя выполняют аналогично.
Перекрытия - монолитные по несъемной опалубке из профнастила.
Утепление перекрытия - пенополистерол
Термовкладыши и утепление цоколя - пенополистерол
Несущие стены - Многослойные экспликацию см. .
- несущий слой Газобетонный блок Ytong D600 В-3,5 (300 мм) 300мм
- утепление Минераловатный утеплитель Rockwool Facade Batts 120-170 кг/м3 150мм
Колонны - Монолитные
Перегородки - экспликацию см. #ПодID(ссыл).#МакID(ссыл) Газобетонный блок Ytong D500 В-3,5 (75
мм)
Перегородки во влажных помещениях - Газобетонный блок Ytong D500 В-3,5 (75 мм)
Перемычки - U-образный блок Ytong 250х300х500,монолитные, уголок 75
Армопояс - Монолитный
