Благоустройство двора жилых домов №17, 15, 13, 13а в микрорайоне Жастар

Генеральный план благоустройства дворовых территории многоэтажных жилых домов в г.Талдыкургане, согласно программы "Модернизация ЖКХ" разработан на основании задания на проектирование, выданного заказчиком ГУ "ОЖКХ г.Талдыкорган" с учетом существующей ситуации. Существующий двор жилых домов №17, 15, 13, 13а в микрорайоне Жастар.
До начала работ по благоустройству двора произвести очистку территории двора и арычной системы от мусора, разборку сущ. ограждения палисадника, выкорчевывание пней, деревьев и кустарников, демонтаж устаревших МАФов. Произвести перенос сущ. фигуры "верблюд", с последующей покраской.
Проектом предусмотрено:
- расширение проездов в узких местах для обеспечения удобного проезда и подъездов к жилому дому с заменой бордюр;
- устройство пешеходной дорожки из асфальтобетона с заменой поребриков;
- устройство площадок для сбора мусора, спортивных, хозяйственных, детских площадок и площадок для отдыха;
- устройство ограждения для палисадников, детских площадок и для автостоянок;
- устройство отмостки по контуру жилых зданий №13,13а;
Дополнительно устанавливаются скамьи, урны, гимнастические турники, брусья, беседки, МАФы на детских площадках: детские игровые комплексы, качели на стойках, качели-баласир, детские карусели, песочница с теневым зонтиком, качалка на пружине и лаз.

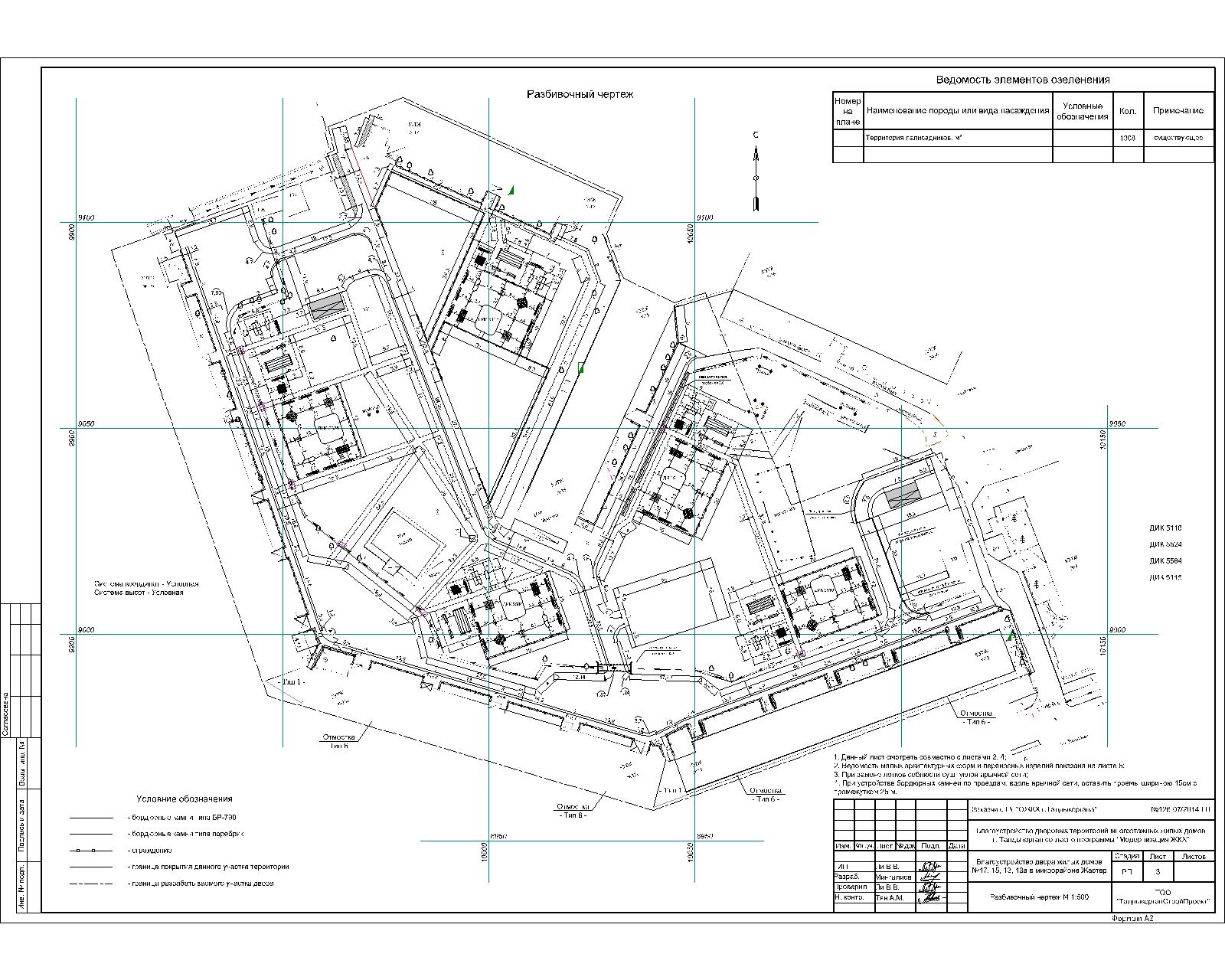

Состав: Общие данные, План демонтажных работ, Разбивочный чертеж, План организации рельефа, План земляных масс, План благоустройства, Типы покрытий, Устройство арычных лотков и ж/б плит, Конструкция круглой асбестоцементной безнапорной трубы d=400мм (Тип-АС), Устройство водоприемного смотрового люка , Дефектная ведомость, Язык документа

Софт: AutoCAD 2015
