Учебное заведение: нижегородский строительный техникум
Специальность: строительство и эксплуатация здания и сооружений
Тема: Курсовой проект по дисциплине "Архитектура"
на тему "Дом лесничества с квартирой в двух уровнях в г.Арзамас"
Нижний Новгород 2020

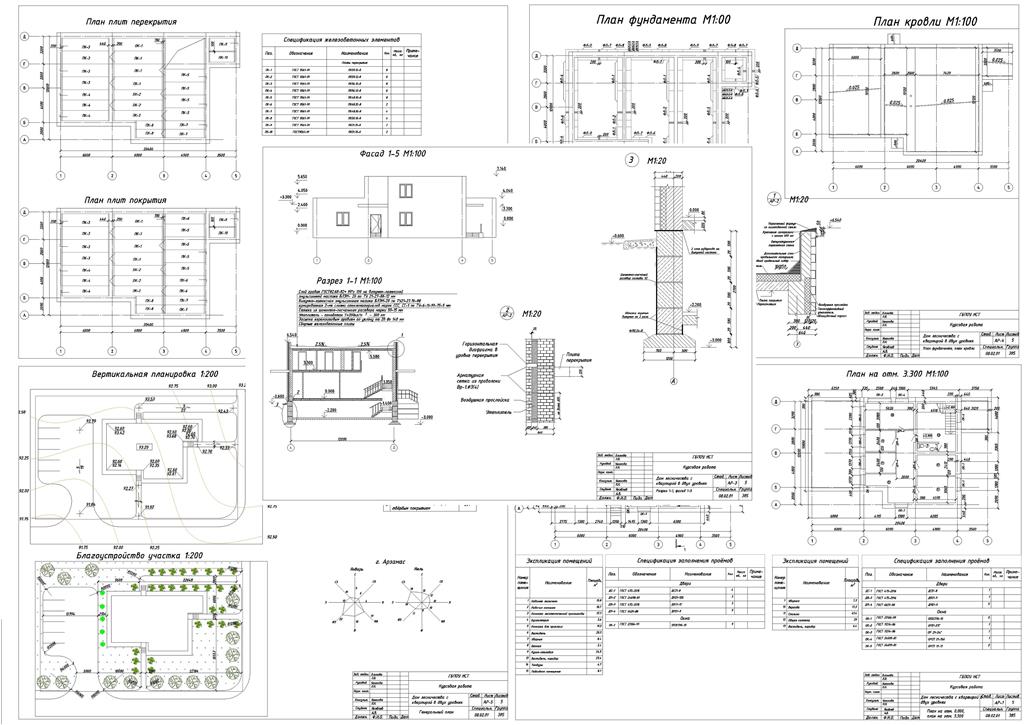

Планы 1 и 2 этажей, разрез здания, фасад здания, план плит перекрытия и покрытия, генеральный план. Объект состоит из кирпича и включает в себя плоскую крышу, деревянные лестницы внутри и железобетонные снаружи, также имеется подвал.
Содержание
А.Пояснительная записка
1. Общая характеристика проектируемого здания.
2. Технические характеристики по зданию:
3. Объемно - планировочное решение здания.
4. Генплан
5. Конструктивная часть
5.1. Фундаменты
5.2. Стены
5.3. Железобетонные перемычки
5.4. Перекрытие и покрытие
5.5. Крыша и кровля
5.6. Перегородки
5.7. Окна
5.4. Перекрытие и покрытие
5.5. Двери
5.6. Лестницы
5.7. Полы
6. Отделка.
6.1. Наружная отделка:лицевой кирпич с расшивкой швов.
6.2. Внутренняя отделка.
7. Спецификация заполнения проёмов
8. Групповая спецификация элементов перемычек
9. Спецификация железобетонных элементов
10. Инженерное оборудование
11. Используемая литература
. Общая характеристика проектируемого здания.
Конструктивная схема здания - бескаркасное кирпичное здание.
Здание обладает V степенью огнестойкости.
Расчетная температура наружного воздуха:
до -26
2.Технические характеристики по зданию:
Объем строительный здания - 1478 м³
В том числе подземной части - 497 м³
Площадь застройки - 226м²
Общая площадь - 448м²
Полезная площадь - 256,9м²
Расчетная площадь - 188 м²
3. Объемно - планировочное решение здания.
Проектируемое здание двухэтажное с размерами в плане
в крайних осях: А-Д 12000 мм; 1-5 20400мм;
высота 1-го этажа - 3300 мм,
высота помещения 1-го этажа - 3000 мм,
высота помещения 2-го этажа - 2200 мм;
Пути эвакуации людей из здания - через вестибюль, по коридорам, лестничным клеткам расположенной в осях Г-Д, 2-3 ,через центральный и запасный выходы.
Под зданием запроектирован технический подвал с высотой помещения
2200 мм.
