Режевской политехникум
Строительное отделение. Строительство и эксплуатация зданий и сооружений

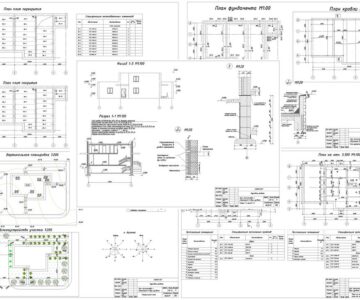

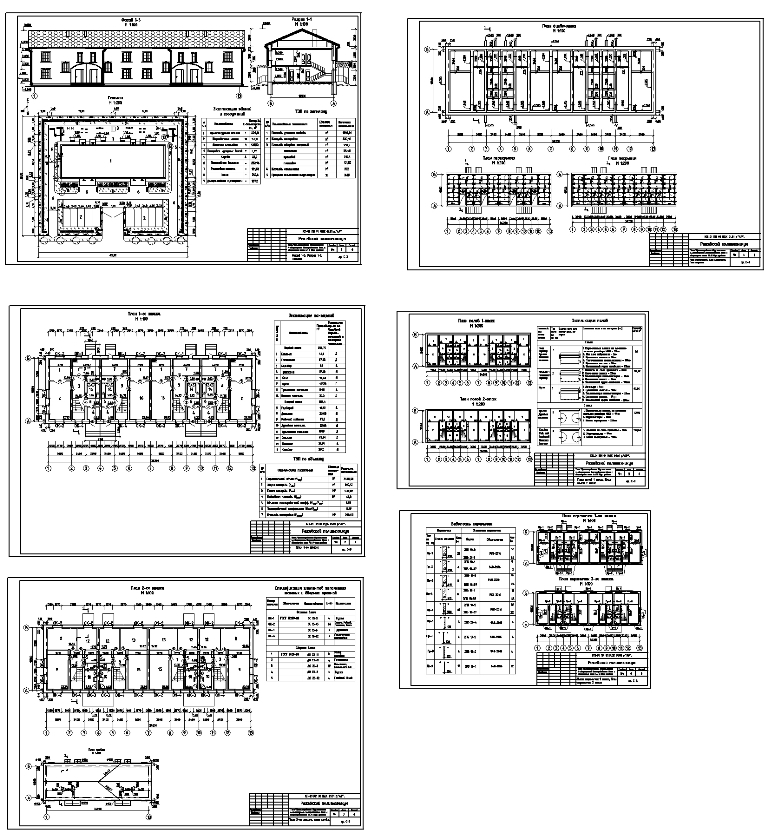

Курсовой проект по специальности "Строительство и эксплуатация зданий и сооружений"
На тему: " Проектирование двухэтажного 4-квартирного блокированного дома с квартирами типа 4А в двух уровнях"
г. Реж. 2018 год.
Исходные данные:
Длина здания в осях 1-13 равна 34200 мм, ширина здания в осях А-Б равна 10500 мм. Здание двухэтажное, высота здания 8.800 м, высота помещений первого и второго этажей 2500 мм. Высота этажа 2.80м.
Здание имеет 8 входов. отметка уровня земли равна – 0,600 м.
Район строительства г. Нижний Тагил
Грунты в районе строительства – суглинки.
Нормативная температура внутреннего воздуха tовн= +20оС
Нормативная влажность внутреннего воздуха Wвн= 50-60%
Рельеф местности – спокойный.
Уровень грунтовых вод – 5,3 м.
Степень огнестойкости здания 1.
Степень долговечности здания 2.
Класс здания 2.
Содержание
1. Исходные данные для проектирования 3
2. Роза ветров 4
3. Расчет глубины заложения фундамента 5
4. Спецификация сборных элементов 8
5. Объемно-планировочные решения 10
6. Конструктивные решения 11
7. Теплотехнический расчет ограждающих конструкций 14
7.1. Теплотехнический расчет наружной стены 14
7.2. Теплотехнический расчет покрытия 15
8. Генплан с материалами геодезической привязки 17
9. Расчет теплопотерь 18
10. Расчет отопительных приборов 26
11. Ведомость отделки помещений 34
12. Аксонометрическая схема отопления 35
13. Список используемых источников 36
