Конкурс асов 3D-моделирования

Дом в два полных этажа

Проект дома
Дом в два полных этажа, предназначен для круглогодичного проживания, выполнен по уже ставшей традиционной каркасной схеме.
Каркас и перекрытия из монолитного железобетона.
Материал ограждающих и внутренних стен и перегородок - блоки из пенобетона.
Строение соответствует всем нормам, необходимым для комфортного проживания в нем.
Дом построен и введен в эксплуатацию. Стоимость строительства составила около 4 000 000 рублей (без внутренней отделки).
Срок строительства - 3 месяца.

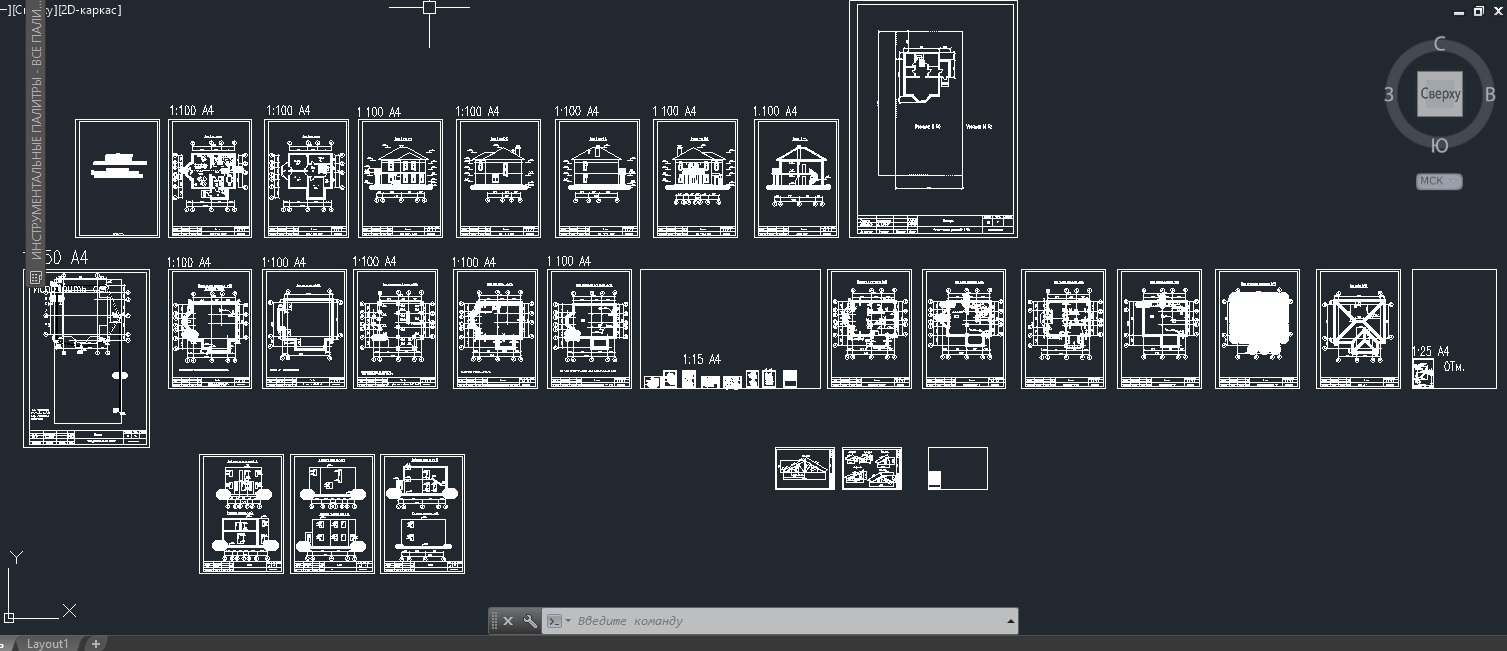

Рабочий проект выполнен в формате .dwg (Автокад 2006), включает архитектурный и конструктивный (строительный) разделы ведомость материалов и смету на общестроительные работы.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПО ДОМУ:

Площадь застройки – 129.0 м2.
Строительный объем - 1050 м3.
Полезная площадь - 182.84 м2.
Жилая площадь – 95.35 м2.

КРАТКАЯ ХАРАКТЕРИСТИКА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ:

СТЕНЫ ограждающие из ячеистого бетона, несущий каркас из железобетона.
Теплоизоляция наружных стен соответствуют требованиям МГСН 2.01.94 и СНиП II-3-79** (издания 1998г.) для 2-го этапа по энергосбережению. Внутренние перегородки из ячеистобетонных блоков толщиной 100мм.
ФУНДАМЕНТЫ: монолитные ж.б. мелкого заложения без подвала.
ПЕРЕКРЫТИЯ ж.б. монолитные толщиной 160 мм.
КРОВЛЯ , несущий каркас кровли из деревянных конструкций. Кровельное покрытие – мягкая битумная черепица.
ЛЕСТНИЦЫ монолитные ж.б., крыльцо с отделкой ступеней натуральным камнем, внутренняя лестница на второй этаж с отделкой деревом.

Состав: Рабочий проект ЖД Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Дом в два полных этажа

информ.xlsx
15.dwg
