Двухэтажное жилое здание в городе Москва

БГТУ им. В.Г. Шухова. Кафедра архитектурных конструкций. курсовая работа по дисциплине «Архитектура»
на тему:
“Двухэтажный 8-х квартирный жилой дом со стенами из
силикатного кирпича в г. Москва”

Проектируемое жилое здание имеет прямоугольную форму с габаритными размерами в осях 18,6 х 14,6 м.
Здание двухэтажное, высота этажа 3 м.
Здание имеет чердак, высота от стяжки пола чердака до конька 3,35 м. В нем размещают различные устройства инженерного оборудования здания (трубы вентиляции и т.п.)
Профиль крыши – двухскатный, уклоном 22˚ и 21˚ ; материал – оцинкованная сталь, водоотвод наружный, неорганизованный.
Проектируемое здание имеет односекционную планировку. Вокруг лестничной клетки на этаже группируются 4 квартиры.
На каждом этаже запроектированы две двухкомнатные квартиры (общая площадь 42,03 м2, жилая площадь 21,47 м2) и две однокомнатные (общая площадь 44,07 м2, жилая площадь 19,81 м2)
В состав двухкомнатной квартиры входят: общая комната площадью 11,57 м2, кухня площадью 5,90 м2, коридор площадью 4,60 м2, санузел совмещенный 2,69 м2, спальня площадью 9,90 м2 а также лоджия площадью 7,37 м2.
В состав однокомнатной квартиры входят: общая комната площадью 19,81 м2, кухня площадью 12,97 м2, коридор площадью 4,10 м2, санузел совмещенный 2,69 м2, а также лоджия площадью 4,45 м2.
В каждой квартире имеется следующее оборудование: в кухне - мойка, рабочий стол и плита, в санузле - ванна, умывальник и унитаз.
Вентиляция помещений предусмотрена через вентиляционные каналы в кухне и санузле, а также через оконные проемы.

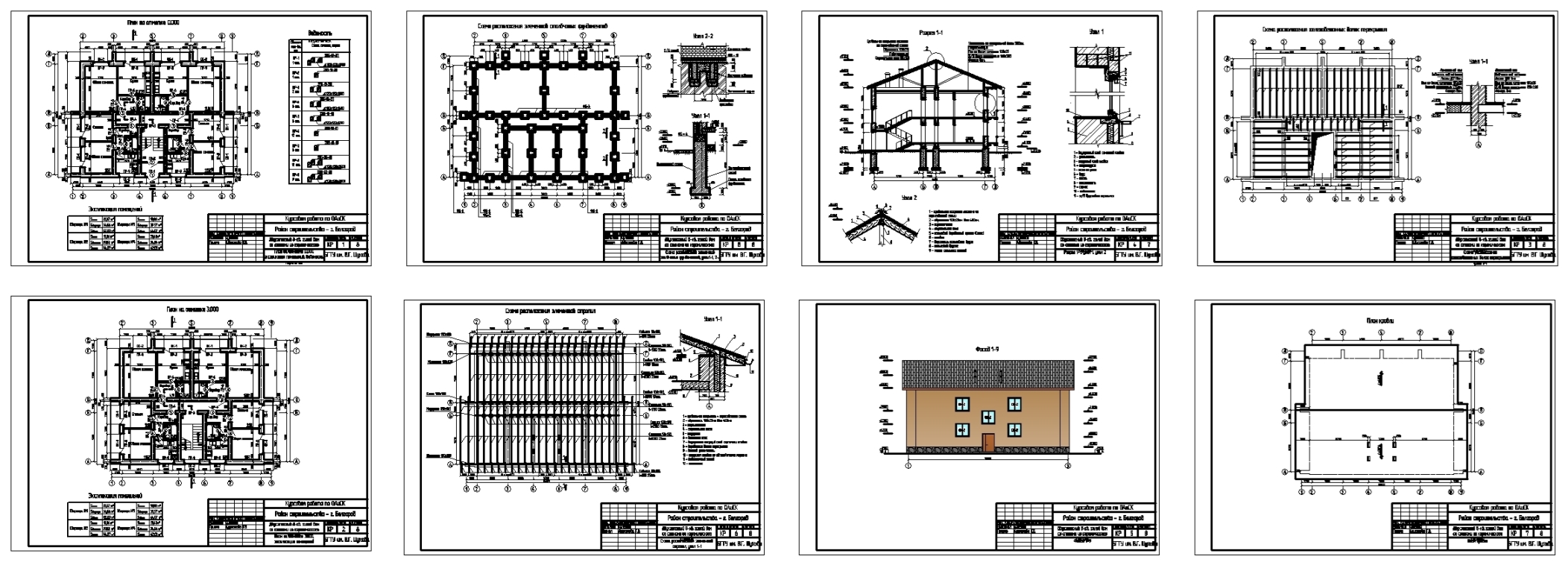

Состав: План на отм. 0,000; План на отм. +3,000; Схема расположения ж/б балок перекрытия; Разрез 1-1; Фасад 1-9; Схема расположения элементов стропил; План кровли; Схема расположения столбчатых фундаментов. Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Кулешов курсовой.docx
Кулешов курсовой.dwg
