Двухэтажный жилой дом из мелкоразмерных элементов

Гродненский государственный университет им. Я. Купалы
Кафедра строительных конструкций
Курсовая работа по дисциплине: "Архитектура"
На тему: "Двухэтажный жилой дом из мелкоразмерных элементов"
Гродно 2010

Тема проекта – ”Двухэтажный жилой дом из мелкоразмерных элемен-тов”, Строительство данного жилого предусмотрено в городе Гомель, Республика Беларусь. В плане здание имеет прямоугольную форму. Ширина и длина здания по координационным осям составляет: ширина А-Ж = 15,0; длина 1-13= 24,8 м.
Тип жилого дома – блокированный со сдвигом (см. рис.1) Здание двухэтажное с высотой этажа 2,8 м. В плане запроектировано 5 квартир: 2 однокомнатных квартиры: общая площадь 35,79 м2, жилая площадь 18,9 м2; 2 двухкомнатные квартиры: общая площадь 56,43 м2, жилая площадь 34,75 м2; одна трехкомнатная квартира: общей площадью 70,92 м2, жилая площадь 52,79 м2. Общая площадь дома 345,16 м2. Жилая площадь дома составляет 158,12 м2. Конструктивная система – стеновая, конструктивная схема здания – с поперечными несущими стенами. Квартиры расположены в одном уровне.

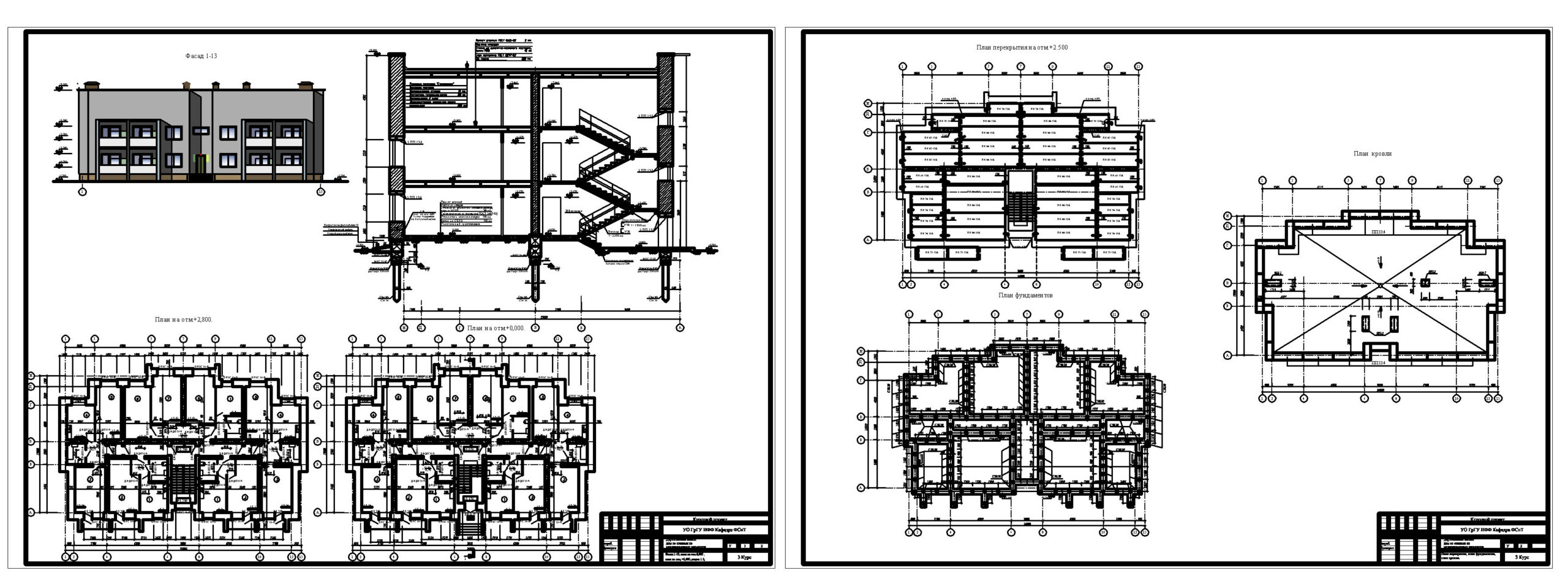

Состав: Чертеж фасада, план на отметке +0,000, план на отметке +2,800, разрез по лестнице, план перекрытий на отметке +2,500, план фундаментов, план кровли. Пояснительная записка. Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Двухэтажный жилой дом из мелкоразмерных элементов

Двухэтажный жилой дом из мелкоразмерных элементов/
Двухэтажный жилой дом из мелкоразмерных элементов/АРХ-1.dwg
Двухэтажный жилой дом из мелкоразмерных элементов/Картинка.jpg.uid-zps
Двухэтажный жилой дом из мелкоразмерных элементов/Пояснительная записка.doc
