Проект двухэтажного жилого дома из мелкоразмерных элементов

Московский государственный строительный университет (МГСУ)
Институт строительства и архитектуры
Кафедра архитектуры ГПЗиС
Курсовой проект по дисциплине "Архитектура"
На тему: "Проектирование двухэтажного жилого дома из мелкоразмерных элементов"
Москва 2015

Задание на проектирование двухэтажного жилого дома из мелкоразмерных элементов
Тип жилого дома: индивидуальный, одноквартирный, двухквартирный, одноквартирный с помещениями в двух уровнях; с подвалом, без подвала.
Климатический район строительства: - (принимается для выбора объёмно - планировочного решения, расчёта глубины заложения фундамента, теплотехнического расчёта ограждающей конструкции)
Используемые строительные материалы и изделия:
Для фундаментов: бетон (монолитный, сборный из блоков), бутобетон.
Для стен: эффективная кладка из кирпича, искусственного (мелкие блоки) и природного камня.
Для перекрытий: деревянные или железобетонные балки с заполнением межбалочного промежутка деревянными щитами, гипсовыми, легкобетонными плитами; железобетонный настил (сплошной, многопустотный).
Для скатной крыши: деревянные стропила.
Для кровли: керамическая черепица, металлочерепица, кровельный стальной лист, ондулин, рулонные материалы.
Для перегородок: кирпич; гипсовые, шлакобетонные мелкоразмерные плиты.
Для полов: доски, паркет, линолеум, ламинат, керамическая плитка.
Отопление: центральное от районной котельной, печное.
Дома и квартиры имеют полное санитарно - техническое оборудование.

В данной работе приводится пример разработки проекта строительства жилого дома из мелкоразмерных элементов без пояснительной записки (задание этого не требовало)

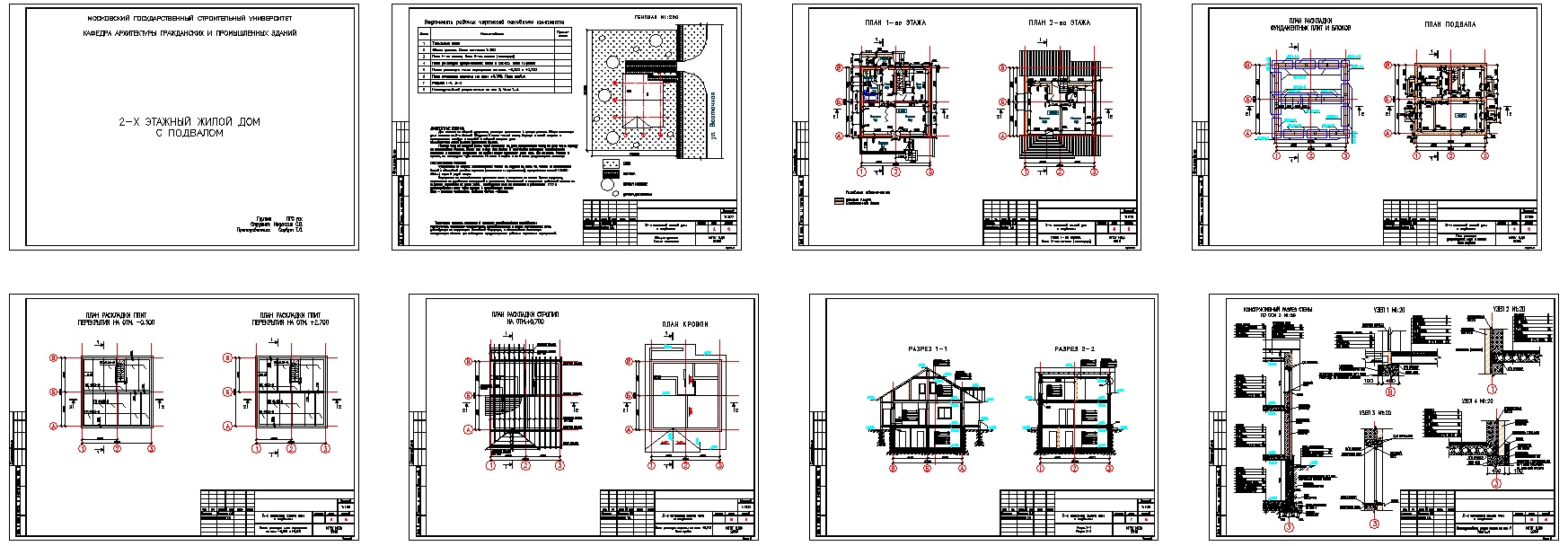

Состав проекта:
1. Общие данные. Схема генплана
2. План 1-го этажа. План 2-го этажа (мансарды)
3. План раскладки фундаментных плит и блоков. План подвала
4. Планы раскладки плит перекрытия на отм. -0,300 и +2,700
5. План раскладки стропил на отм. +6,700. План кровли
6. Разрез 1-1. Разрез 2-2
7. Конструктивный разрез стены по оси 3. Узлы 1...4

Состав: Общие данные, Схема генплана; План 1-го этажа, План 2-го этажа (мансарды); План раскладки фундаментных плит и блоков, План подвала; Планы раскладки плит перекрытия на отм. -0,300 и +2,700; План раскладки стропил на отм. +6,700,План кровли; Разрез 1-1, Разрез 2-2; Конструктивный разрез стены по оси 3, Узлы 1...4 Язык документа

Софт: AutoCAD 2008

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Проект двухэтажного жилого дома из мелкоразмерных элементов

НадежкинСВ_Курсовой_Архитектура.dwg
