Малоэтажный двухэтажный дом из мелкоразмерных элементов

Московский государственный строительный университет
Кафедра проектирования зданий и сооружений
Курсовой проект по дисциплине "Основы архитектуры и строительных конструкций"
Тема: Проектирование двухэтажного жилого дома из мелкоразмерных элементов
Москва 2018

Исходные данные: двухэтажный жилой дом с неэксплуатируемым чердаком и техническим подпольем. Район строительства - г. Орел. Данный коттедж рассчитан на одну семью. В плане имеет форму с размерами в крайних осях 13,2м×9,9 м. Высота здания – 6,900 м. Высота этажей: 1-го этажа (2,8 м), 2-го этажа (2,8 м)
подвала (2,4 м).
Исходный план в архиве. Изменения в планировочных и конструктивных решениях согласованы.

Ведомость рабочих чертежей

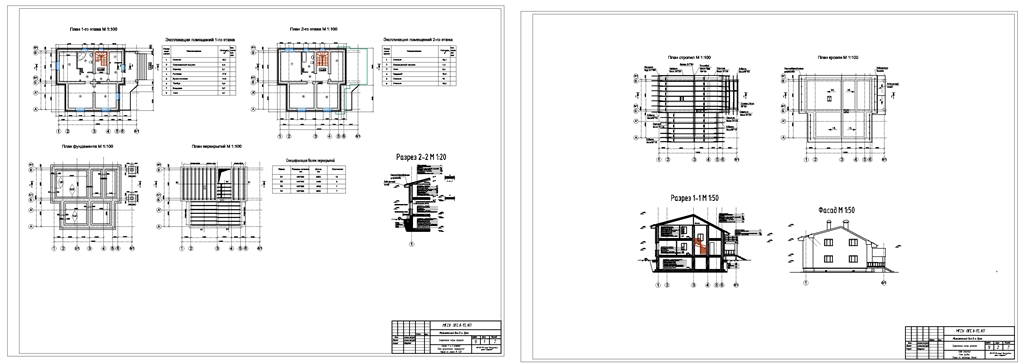

1) Фасад М 1:100
2) Планы первого этажа
3) План второго этажа М 1:100
4) План перекрытий и фундамента М 1:100
5) Планы кровли и стропил М 1:100
6) Разрез по лестнице М 1:50
7) Разрез по наружной стене здания М 1:20

Содержание ПЗ:
1. Ведомость рабочих чертежей
2. Исходные данные
3. Строительно-климатические характеристики района строительства.
4. Объемно-планировочное решение.
5. Архитектурно-конструктивные решения
6. Теплотехнический расчет наружной стены
7. Упрощенный сбор нагрузок на фундамент
8. Список используемой литературы

Состав: Фасад,План первого этажа ,План второго этажа ,План перекрытий и фундамента ,Планы кровли и стропил ,Разрез по лестнице Разрез по наружной стене здания Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Малоэтажный двухэтажный дом из мелкоразмерных элементов

acad.err
KP_Kapustin (3).bak
KP_Kapustin (3).dwg
Poyasnitelnaya_Kapustin (1).docx
