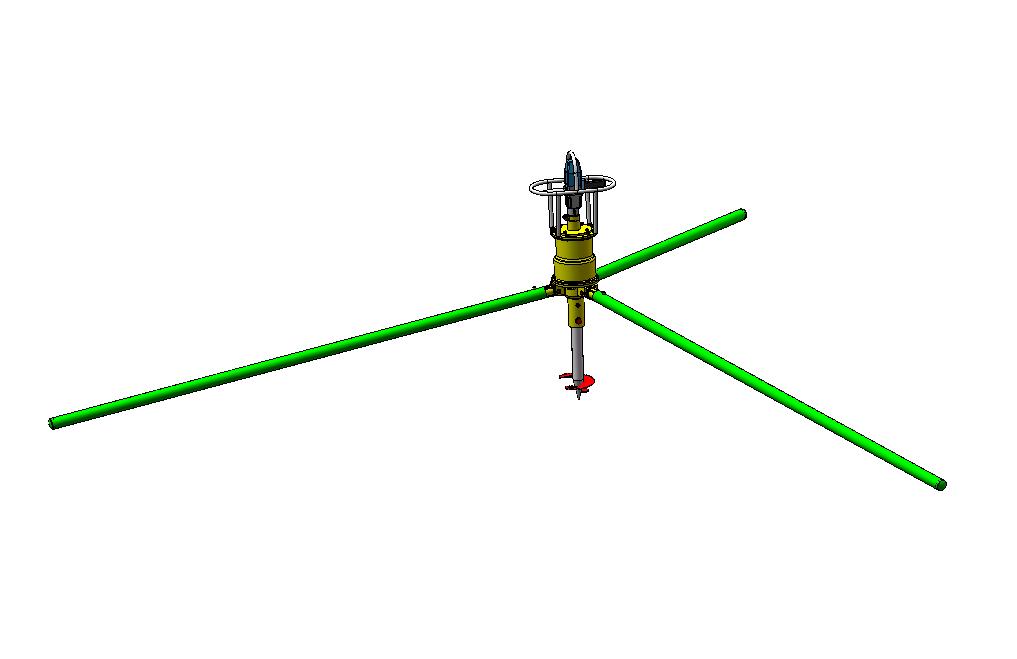

Электрокрут ЭК-2.00.000СБ

Электрокрут ЭК-2.00.000СБ предназначен для завинчивания свай в плотных грунтах и для легких конструкций в проблемных грунтах при возведении фундаментов для большинства типов сооружений. Он выполнен на базе трехступенчатого планетарного вертикального редуктора с приводом от дрели или фланцевого электродвигателя. На выходном шлицевом валу редуктора через муфту крепится лопастная винтовая свая. Привод (дрель или электродвигатель) закрыты трубчатым ограждением. Удержание электрокрута при бурении осуществляется рабочими с помощью рычагов
• Мощность двигателя АИР80В2У3, кВт …………….. Nдв = 2,2
• Мощность дрели Rebir IE 1206-16/2000ER, кВт ….. Nдр = 2
• Частота вращения двигателя, об/мин ……………… пдв = 2850
• Частота вращения дрели, об/мин ………………… пдр = 300/500
• Крутящий момент на выходном валу дрели, Н۰м ... Мдр =63/38
• Максимальный крутящий момент на свае, Н۰м ...... Мвых = 3266
• Нагрузка от подвешиваемых свай, кг ………………… Р = 2000
• Диаметр выходного вала двигателя, мм ……………. Dдв = 22
• Присоединительное отверстие выходного вала дрели, мм ………………………………… конус Морзе №3 по ГОСТ 25557-82
• Выходной вал …………………………………. шлицевый 16× 52× 60×5
• Общее передаточное отношение ……….…………... i = 54
• Ресурс работы, ч ………………………………….……. Т = 1200
• Масса, кг …………………………………………….……. 150
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог
Строительство
Электрокрут ЭК-2.00.000СБ

РП-2.06.000СБ Рычаг.SLDASM

Штифт 20х100 ГОСТ 10774-75.SLDPRT

РП-2.01.101 Щека.SLDPRT

Подшипник 208 ГОСТ8338-75.SLDPRT

Подшипник НК 354224 ГОСТ 4060-78.SLDPRT

РП-2.00.017 Заглушка.SLDPRT

Манжета 1.1-90х120-1 ГОСТ 8752-79.SLDPRT

РП-2.01.002 Сателлит.SLDPRT

РП-2.03.101 Щека.SLDPRT

Кольцо А50 ГОСТ 13940-86.SLDPRT

Болт М12-8gх100.66.019 ГОСТ 7798-70.SLDPRT

РП-2.01.104 Шестерня.SLDPRT

РП-2.00.015 Сальник.SLDPRT

Гайка М3-6Н.8 ГОСТ 5915-70.SLDPRT

Подшипник 1000828 ГОСТ8338-75.SLDPRT

РП-2.00.004 Прокладка.SLDPRT

РП-1.06.101 Основание.SLDPRT

РП-2.01.101-01 Щека.SLDPRT

Шпонка 6х6х40 ГОСТ 23360-78.SLDPRT

Свая винтовая СВС 57-1500(3)–200 ТУ 5264-001-18173095-2014.SLDPRT

Кольцо В52 ГОСТ 13941-86.SLDPRT

Подшипник 306 ГОСТ8338-75.SLDPRT

РП-2.00.003 Крышка.SLDPRT

Подшипник НК 253232 ГОСТ 4060-78.SLDPRT

РП-2.06.003 Косынка.SLDPRT

Манжета 1.1-70х95-1 ГОСТ 8752-79.SLDPRT

РП-2.00.005-01 Направляющая.SLDPRT

РП-2.04.001 Крышка.SLDPRT

Подшипник 8118 ГОСТ 7872-89.SLDPRT

РП-2.01.100СБ Водило быстроходное.SLDASM

Кольцо А140 ГОСТ 13940-86.SLDPRT

РП-2.03.002 Сателлит.SLDPRT

Гайка М20-7Н.36.019 ГОСТ 5915-70.SLDPRT

РП-1.06.102 Стойка.SLDPRT

Винт М4х16 ГОСТ 1491-80.SLDPRT

ЭК-2.00.000СБ Электрокрут.SLDASM

Подшипник 1000844 ГОСТ8338-75.SLDPRT

РП-2.00.009 Втулка.SLDPRT

РП-2.01.104-01 Шестерня.SLDPRT

РП-2.00.014 Палец.SLDPRT

РП-2.00.012 Насадка.SLDPRT

Шайба 4 65Г 019 ГОСТ 6402-70.SLDPRT

РП-2.02.000СБ Водило среднее.SLDASM

РП-1.06.100СБ Опора.SLDASM

РП-2.01.000СБ Водило быстроходное.SLDASM

РП-2.00.013 Сальник.SLDPRT

РП-2.02.004 Упор.SLDPRT

Гайка М12-7Н ГОСТ 5915-70.SLDPRT

Болт М10-8gх25.36.01 ГОСТ 7798-70.SLDPRT

РП-2.06.002 Втулка.SLDPRT

Двигатель АИР80В2У3 IM3081 ГОСТ 28330-89 N=2,2квт n=3000об.мин.SLDPRT

Подшипник НК 202614 ГОСТ 4060-78.SLDPRT

Подшипник 214 ГОСТ 8338-75.SLDPRT

РП-2.00.011 Упор.SLDPRT

РП-2.00.002 Шестерня.SLDPRT

Подшипник 305 ГОСТ8338-75.SLDPRT

РП-2.03.000СБ Водило тихоходное.SLDASM

РП-2.05.003 Планка.SLDPRT

РП-2.00.008 Прокладка.SLDPRT

РП-2.02.003 Кольцо.SLDPRT

РК-2.00.011 Уплотнение.SLDPRT

Кольцо В90 ГОСТ 13941-86.SLDPRT

Подшипник 203 ГОСТ8338-75.SLDPRT

РП-2.03.102 Стяжка.SLDPRT

Гайка М24-7Н.36.019 ГОСТ 5915-70.SLDPRT

РП-2.02.102 Стяжка.SLDPRT

Кольцо В40 ГОСТ 13941-86.SLDPRT

РП-2.03.103-01 Вал выходной.SLDPRT

Кольцо В62 ГОСТ 13941-86.SLDPRT

РП-2.02.001 Ось.SLDPRT

РП-2.03.100СБ Водило тихоходное.SLDASM

РП-1.02.103 прорис.SLDPRT

РП-2.00.011-01 Упор.SLDPRT

РП-2.02.103 Шестерня.SLDPRT

Кольцо А70 ГОСТ 13940-86.SLDPRT

Подшипник 304 ГОСТ8338-75.SLDPRT

Болт М10-8gх40.36.019 ГОСТ 7798-70.SLDPRT

Подшипник 210 ГОСТ8338-75.SLDPRT

РП-2.00.010 Упор.SLDPRT

РП-1.06.003 Фиксатор.SLDPRT

Подшипник НК 162424 ГОСТ 4060-78.SLDPRT

РК-1.00.010 Пробка.SLDPRT

РП-2.04.003 Ушко.SLDPRT

РП-2.03.101-01 Щека.SLDPRT

РП-2.05.004 Ручка.SLDPRT

Кольцо В80 ГОСТ 13941-86.SLDPRT

Болт М12-8gх30.66.019 ГОСТ 7798-70 .SLDPRT

Подшипник 314 ГОСТ 8338-75.SLDPRT

Кольцо В125 ГОСТ 13941-86.SLDPRT

РП-2.00.006 Втулка.SLDPRT

РП-2.01.105 Втулка.SLDPRT

РП-1.06.001 Штанга.SLDPRT

РП-2.01.103 Ступица.SLDPRT

Болт М20-8gх100.66.019 ГОСТ 7798-70.SLDPRT

РП-2.00.001 Колесо.SLDPRT

РП-2.00.016 Рычаг.SLDPRT

Кольцо А40 ГОСТ 13940-86.SLDPRT

Болт М10-8gх30.36.019 ГОСТ 7798-70.SLDPRT

Гайка М5-7Н.8 ГОСТ 5915-70.SLDPRT

Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT

РП-1.06.002 Фиксатор.SLDPRT

Подшипник 8114 ГОСТ 7872-89.SLDPRT

РП-2.01.102 Стяжка.SLDPRT

РП-2.01.003 Кольцо.SLDPRT

РП-2.02.002 Сателлит.SLDPRT

Подшипник 307 ГОСТ8338-75.SLDPRT

Машина электрическая сверлильная IE-1206-16-2000ER (REBIR).SLDPRT

РП-2.02.101 Щека.SLDPRT

РП-2.03.201 Втулка.SLDPRT

РП-2.05.000СБ Ограждение.SLDASM

РП-2.05.002 Стойка.SLDPRT

Болт М24-8gх120.88.019 ГОСТ 7798-70.SLDPRT

РП-2.03.001 Ось.SLDPRT

Подшипник НК 354528 ГОСТ 4060-78.SLDPRT

Подшипник 218 ГОСТ 8338-75.SLDPRT

РП-2.05.001 Поручень.SLDPRT

Болт М10-8gх16.36.01 ГОСТ 7798-70.SLDPRT

РП-2.03.103 Вал выходной.SLDPRT

РП-2.01.001 Ось.SLDPRT

Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

РП-2.04.002 Бобыышка.SLDPRT

Винт М6х16.22Н.05 ГОСТ 1476-93.SLDPRT

РП-2.06.001 Стержень.SLDPRT

РП-2.00.005 Направляющая.SLDPRT

РП-2.02.100СБ Водило среднее.SLDASM

РП-1.06.103 Ушко.SLDPRT

РП-1.06.000СБ Привод на базе дрели.SLDASM

РП-2.02.103 прорис.SLDPRT

РП-2.04.000СБ Крышка.SLDASM

РП-2.02.101-01 Щека.SLDPRT

Кольцо А220 ГОСТ 13940-86.SLDPRT

Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

РП-2.00.001-01 Колесо.SLDPRT

Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT

РП-2.00.007 Втулка.SLDPRT

Винт М5х16.22Н.05 ГОСТ 1476-93.SLDPRT

РП-2.03.003 Кольцо.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 300

Софт: SolidWorks 2007

Состав: Модели деталей и сборок 3D

311

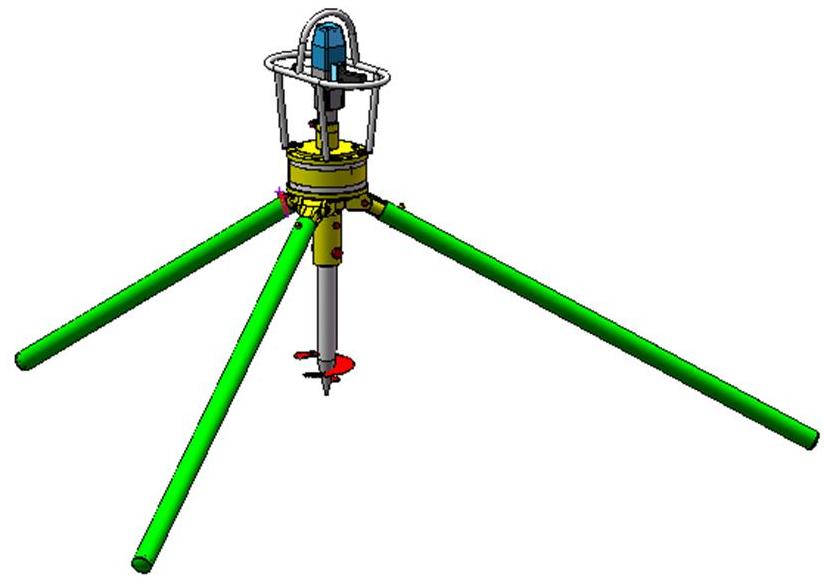

Электрокрут ЭК-3.00.000СБ
