ЭП,АР КМ КЖ Административно - бытовой корпус 12,9 х 30,0 м из металлоконструкции

Здание АБК имеет в плане прямоугольное очертание. Здание двухэтажное без подвала. Высота первого и второго этажа по 3,03м. высота подвала 2,80 м. Высота здания 8,92м. Степень огнестойкости здания - II. Степень ответственности - II. Категория зданий по взрывопожарной и пожарной опасности - «Д» На первом и втором этаже расположены помещения офиса, сан.узлы, лестничные клетки.
По конструктивной схеме здание выполнено металлокаркасное.
Конструкция здания:
- Фундамент плитный типа, толщиной 500мм;
- Наружные стены толщиной 250мм из сэндвич панелей
- Перегородки выполнены из силикатного кирпича толщиной 120мм . В помещениях с повышенной влажностью из керамического кирпича;
- Перекрытие из сборных железобетонных плит;
- Покрытие - ферма, из горячекатаного металлопроката.
- Крыша -двухскатная из металлочерепицы;
- Покрытие кровли - профнастил крашенный по металлическим балкам.
- Дверные блоки деревянные глухие по ГОСТ 6629-88;
- Оконные блоки металлопластиковые, с двойным остеклением;
- Полы выполнены с покрытием из керамической плитки и линолеума.
- Внутренняя отделка в зависимости от назначения помещении - водоэмульсионная окраска, облицовка кафелем (в помещениях с повышеной влажностью).
- Цоколь - штукатурка.
- Вокруг здания выполнена бетонная отмостка шириной 1.0 м.

Технико - экономические показатели:
Общая площадь - 695 м2
Площадь застройки - 438 м2
Строительный объем - 3906,9 м3

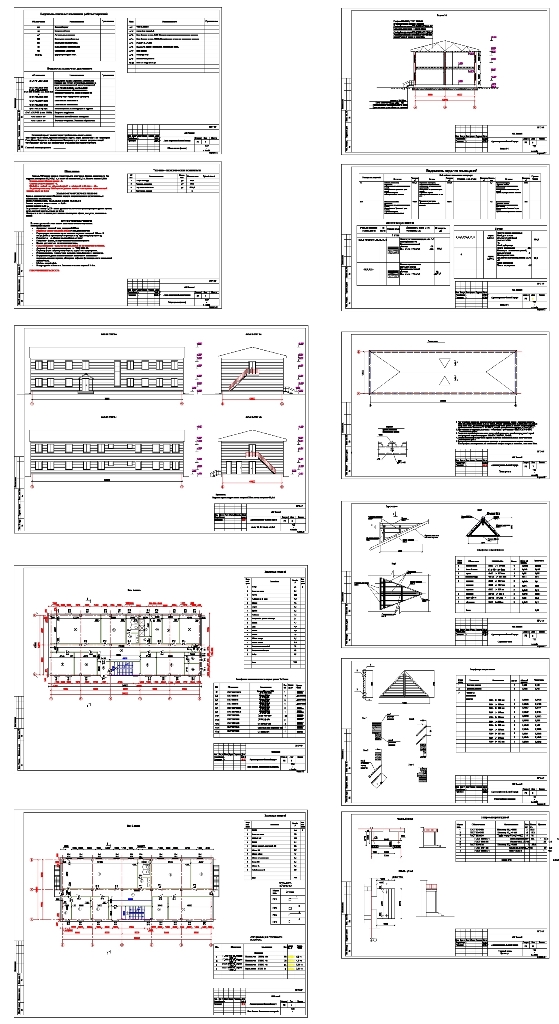

Состав: Ведомость рабочих чертежей АР Общие данные. Фасад 1-6. Фасад А-В. План 1 этажа на отм. 0.000. Спецификация элементов заполнения проемов План 2 этажа на отм. +3.300. Спецификация элементов заполнения проемов Разрез 1-1. М1:100. Ведомость отделки помещений. Экспликация полов. План кровли Слуховое окно Жалюзийная решетка Главный вход. Крыльцо Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / ЭП,АР КМ КЖ Административно - бытовой корпус 12,9 х 30,0 м из металлоконструкции

АР,КЖ,КМ-АБК Кожасай_на сайт.dwg
ЭП АБК Кожасай\33_17-ЭП АБК Кожасай.dwg
ЭП АБК Кожасай\ACCamera_1.jpg
ЭП АБК Кожасай\ACCamera_12.jpg
ЭП АБК Кожасай\ACCamera_13.jpg
ЭП АБК Кожасай\ACCamera_14.jpg
ЭП АБК Кожасай\ACCamera_15.jpg
ЭП АБК Кожасай
