Конкурс асов 3D-моделирования

Эскизный проект магазина непродовольственных товаров

Технико-экономические показатели
1. Количество этажей 2 этажа
2. Строительный объем здания 1445,54 м²
в том числе подземной части 406,78 м²
3. Площадь застройки 155,33 м²
4. Общая площадь здания 354,19 м²
5. Полезная площадь 320,77 м²
6. Торговая площадь 65,06 м²

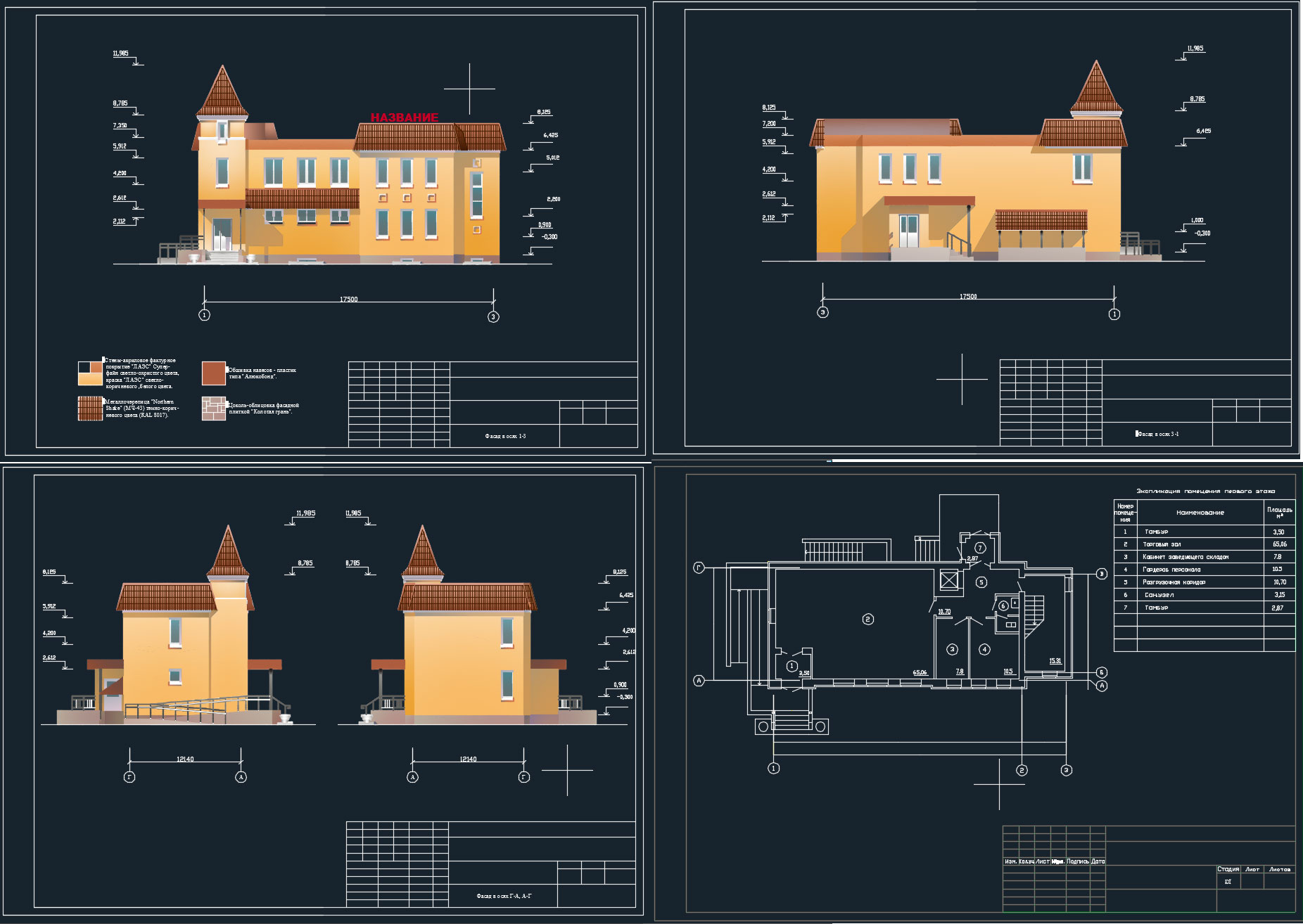

Архитекттурно-планировочные решения
Архитектурный облик здания решен с учетом стилевого и цветового единства с существующей застройкой, представленой двух, трех этажными зданиями 50-х годов постройки. Для повышения архитектурной выразительности проектируемого здания, над главным входом предусматривается завершение в виде башни с шатровой кровлей. Запроектированное здание двухэтажное с подвалом.
На первом этаже здания располагается торговый зал площадью 65,06 кв.м, служебные, вспомогательные помещения, санузел, лестница ведущая с первого на второй этаж.
На втором этаже располагаются офисные помещения, бухгалтерия, санузел. Под всем зданием предусматривается подвал для размещения склада товаров, необходимых технических помещений. Для удобства транспортировки товаров между первым этажом и подвалом предусмотрен грузовой лифт.
Главный вход в здание для посетителей предусмотрен со стороны улицы. Главный вход оборудован пандусом для нвалидов.Служебный вход и отдельный спуск в подвал расположены со стороны дворового фасада.
Высота этажей принята 3,30 м, высота подвального этажа - 2,80 м.

Конструктивные решения
Наружные стены здания кирпичные с наружным утеплением по системе "ЛАЭС-П" с утеплителем из пенополистирольных плит и тонкослойной штукатуркой на основе акрилового полимера по стеклосетке.Перекрытия из ж/б пустотных плит.Оконные блоки пластиковые со стеклопакетами.Кровля плоская.

Климатические условия
Строительно-климатический район IIВ
Расчетная температура наружного воздуха -32 С
Расчетное значение снегового покрова 240 кгс/м²
Нормативное значение ветрового давления 30 кгс/м²
