Магазин непродовольственных товаров г. Ноябрьск.
ООО "Ноябрьскнефтегазпроект"

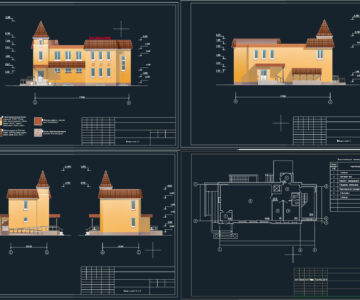

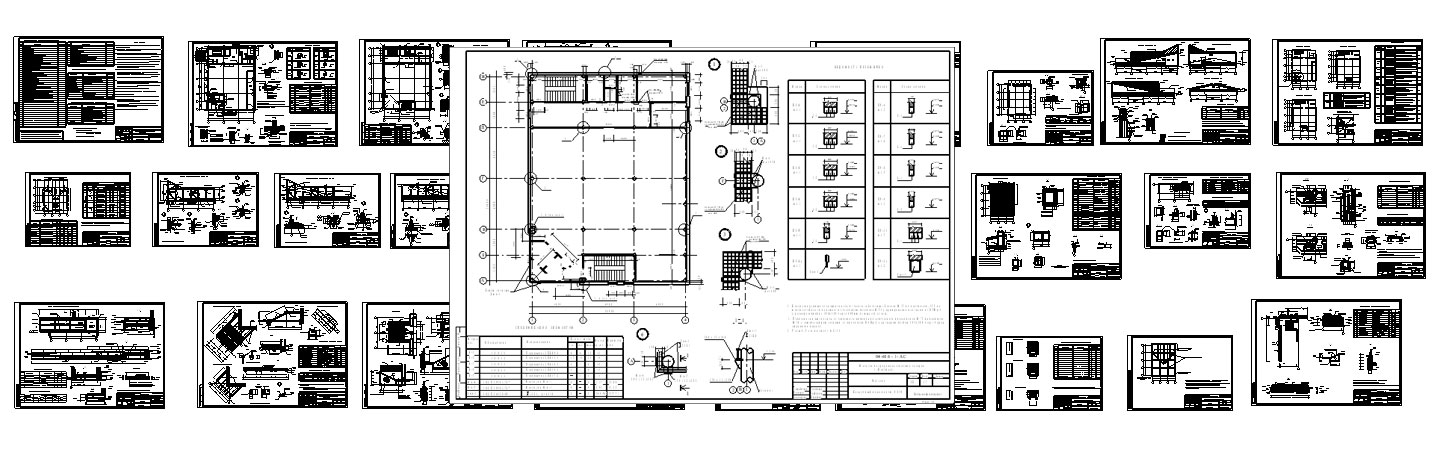

Комплект чертежей АС 2-х этажного магазина

Площадь застройки - 687,32м2
Строительный объем ниже отм 0,000 - 1637,96м3
выше отм. 0,000 - 4986,90м3
Общая площадь здания - 1304,21м2

3. Расчетная зимняя температура наружного воздуха наиболее холодной пятидневки минус 46 С; расчетное значение веса снегового покрова на 1м2 горизонтальной поверхности земли - 3,2кПа; нормативное значение ветрового давления - 0,3кПа; зона влажности - нормальная. Класс ответственности - II. Степень огнестойкости - II.

4. Здание магазина каркасное с самонесущими наружными стенами и размерами в плане 18х24м. Каркас - стальной. Пространственную жескость здания обеспечивает совместная работа элементов каркаса с дисками перекрытий и наружными стенами.

5. Фундаменты - свайные с монолитными железобетонными ростверками и монолитные ленточные под наружные стены. Марка бетона фундаментов по морозостойкости F200, по водонепроницаемости - W4.

6. Наружные стены выполнять из газозолобетонных блоков М35 на растворе М50 с армированием стальными сетками, креплением к каркасу и утеплением теплопроводности 0,047вт/м C на базальтовой основе.

8. Перекрытия - сборные железобетонные многопустотные плиты.

9. Крыша скатная по металлическим стропилам ИНСИ ТУ 5285-004-42481025-04.

Состав: Комплект чертежей АС 49 листов Язык документа
