Фундамент для колонны рамы типа Орск рассчитанный под кран балку.

0
99
2
0

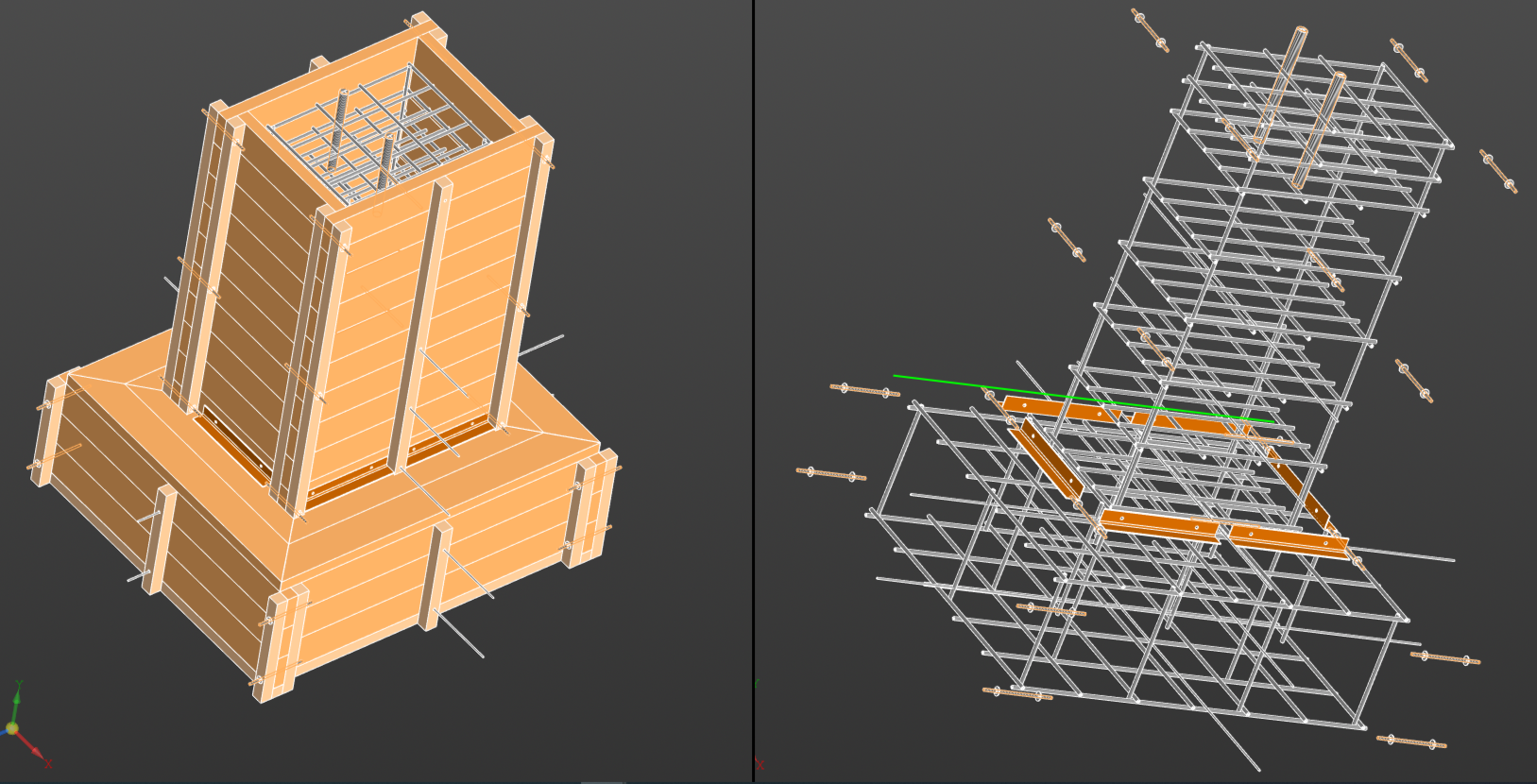

3D модель Фундамент для колонны рамы типа Орск рассчитанный под кран балку.

Фундамент рассчитан под 8-ми метровую колонну быстровозводимого каркасного здания с рамами типа ОРСК. С учетом установки кран балки. Максимальная детализация армирования подошвы фундамента, подколонника, установленных анкеров 36мм. Размеры основания 1200х1400 высота 2000мм. Максимальная детализация опалубки.

армирование Армокаркас Опалубка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

50
Чертеж Возведение фундаментов из монолитного железобетона с производством земляных работ 18 х 60 м
Возведение фундаментов из монолитного железобетона с производством земляных работ 18 х 60 м
20
Чертеж Кран-балка подвесного типа
Кран-балка подвесного типа
50
3D модель Опорная рама крана стрелового типа
Опорная рама крана стрелового типа
80
Чертеж Проектирование металлической конструкции. Рама мостового типа. Пролет крана — 19,5 м
Проектирование металлической конструкции. Рама мостового типа. Пролет крана — 19,5 м
100
Чертеж Проектирование металлической конструкции. Рама мостового типа. Грузоподъемностью 25 т с коробчатыми сплошностенчатыми балками
Проектирование металлической конструкции. Рама мостового типа. Грузоподъемностью 25 т с коробчатыми сплошностенчатыми балками
50
Чертеж Разработка технологической карты на устройство монолитных железобетонных отдельно стоящих фундаментов стаканного типа под колонны промышленного здания
Разработка технологической карты на устройство монолитных железобетонных отдельно стоящих фундаментов стаканного типа под колонны промышленного здания
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
Дмитрий Кононов
Дата
15.09.2023
Язык
Русский
Состав
3D Cборка, модель из нескольких деталей.
Софт
КОМПАС-3D 19.1 Как открыть?
Содержимое архива
  • Армирование подошвы фундамента 1400х1200Н500
    • Арматура D12 L1100.a3d
    • Арматура D12 L1300.a3d
    • Арматура D12 L1400.a3d
    • Арматура D12 L400.a3d
    • Сборка армирования подошвы фундамента Ф1.cdw
    • Сборка армирования подошвы фундамента Ф1 1сетка.a3d
    • Сборка армирования подошвы фундамента Ф1.a3d
    • Сборка армокаркаса подошвы Ф1.a3d
  • Армирование подколонника фундаментаФ1 800х600Н1500
    • !!! Армирование подколонника ф1.a3d
    • Арматура D12 L1400.a3d
    • Арматура D12 L500.a3d
    • Арматура D12 L700.a3d
    • Армирование подколонника фундаментаФ1.cdw
    • Армирование подколонника ф1 1сетка.a3d
    • Сборка подколонника ф1 и армирования.a3d
  • Брус 50х50L500 с отверстием.m3d
  • Брус 50х50L500.m3d
  • Брус 50х50L1400.m3d
  • Брус 50х50L1500.m3d
  • Брус центральный 50х50L1500.m3d
  • Гайка М10-6H ГОСТ 15522-70.m3d
  • Доска50х100L1000.m3d
  • Доска50х150L600.m3d
  • Доска50х150L1000.m3d
  • Доска50х150L1300.m3d
  • Доска50х150L1400.m3d
  • Доска50х150L1500.m3d
  • Катанка D6 L1400.m3d
  • Катанка D6 L2000.m3d
  • Шайба 10 - 200 HV ГОСТ ISO 7093-1-2016.m3d
  • Шпилька 36мм L400.m3d
  • Шпилька D10 L250.m3d
  • !!! Сборка опалубки под подошву Ф1.a3d
  • Арматура D12 L1000.a3d
  • Сборка крышка подошвы мал Ф1.a3d
  • Сборка крышка подошвы Ф1.a3d
  • Сборка шпилька с гайками и шайбами.a3d
  • Сборка щита опалубки 1400х500 левый.a3d
  • Сборка щита опалубки 1400х500 правый.a3d
  • Сборка щита опалубки 1400х500.a3d
  • Сборка щита опалубки 1500х600.a3d
  • Сборка щита опалубки 1500х1000.a3d
  • Уголок 50х50х3L425.a3d
