Фундамент для установки башенного крана LIEBHERR 112EC-H8

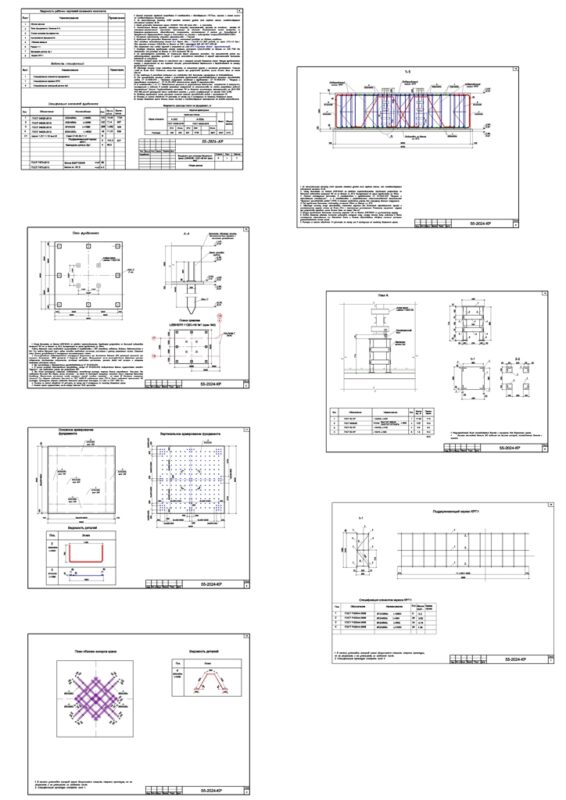

. Данный комплект чертежей разработан в соответствии с действующими ГОСТами, сериями и имеет ссылки на соответствующие документы.
2. За относительную отметку 0.000 принята отметка уровня пола первого этажа, соответствующая абсолютной отметке 34.30.
3. Место установки башенного крана LIEBHERR 112EC-H8 (кран №3) - г. Краснодар.
4. Геологические данные грунтов, слагающих площадку строительства, приняты на основании отчета об инженерно-геологических изысканиях, выполненных на объекте: Многоэтажная жилая застройка со встроенно-пристроенными общественными помещениями, расположенная в районе ул. Командорской в Прикубанском внутригородском округе г. Краснодара на участке с кадастровым номером23:43:0130047:21641.
5. Расчетная сейсмичность площадки строительства - 7 баллов.
6. Фундамент для установки башенного крана - монолитный ростверк на свайном основании.
Сваи забивные железобетонные длиной 14,0. Марка сваи - С140.35-11.У (В25 ф20АIII), по серии 1.011.1-10 вып.1. Сваи приняты сечением 0.35х0.35м из бетона кл. В25 с арматурой ∅20 АIII ГОСТ 5781-82.
Сваи прорезают слои слабых грунтов и опираются на слой ИГЭ-3 (Суглинок лёгкий , тугопластичный).

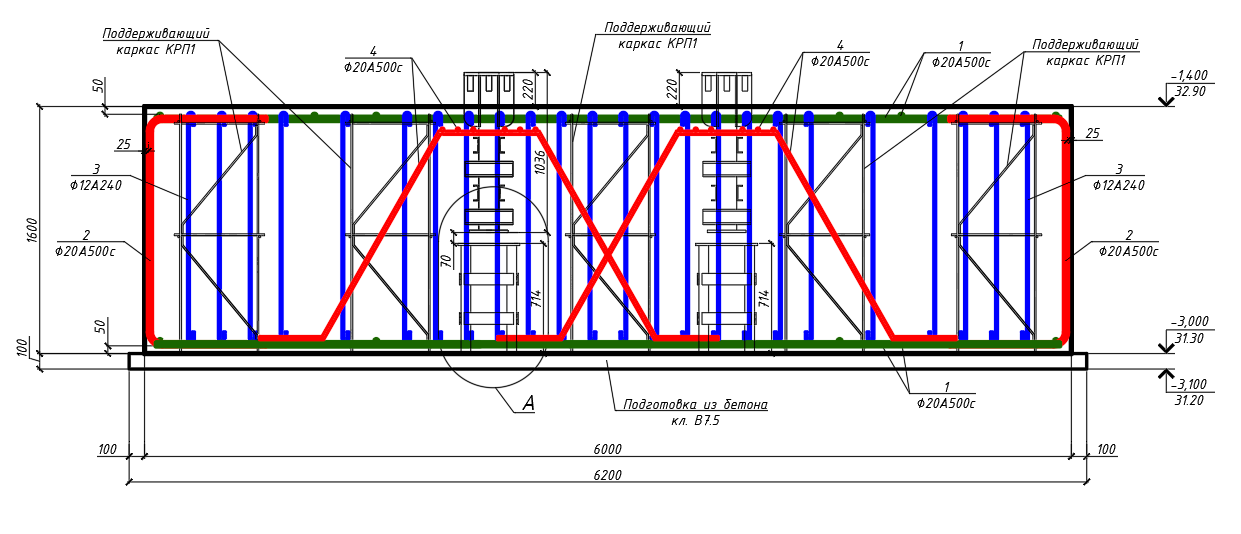

7. Ростверк свайного фундамента принят плитным, размерами 6,0х6,0х1,6(Н)м из бетона кл. В25 F100 W6. Подготовка под ростверк из бетона кл. В7,5 толщиной 100 мм.
8. Не рекомендуется оставлять на длительное время открытым котлован. При производстве работ при неблагоприятных природных условиях в случае замачивания котлована в период строительства выполнить водоотлив из котлована.
9. Монтаж анкеров крана вести со спец.блоком или с коренной секцией башенного крана. Четыре фундаментных анкера, с закрепленной на них коренной секцией, устанавливаются вертикально и выравниваются по центру фундаментной плиты.
10. Обратную засыпку пазух котлована выполнять из глинистого грунта с послойным уплотнением. Толщина слоев не более 20см. Плотность насыпного грунта при устройстве нулевого цикла должна быть не менее 1.8т/м3.
11. При появлении в котловане подземных или паводковых вод, выполнить мероприятия по водоотведению.
12. При производстве земляных работ и устройстве фундаментов руководствоваться проектом производства работ, СП 45.13330.2012 - "Земляные сооружения, основания и фундаменты", СП 70.13330.2012 - "Несущие и ограждающие конструкции", СП 12-135-2003 «Безопасность труда в строительстве».
13. В соответствии с п.п 2.2 "Методические указания по формированию ведомостей потребности в материалах, конструкциях и изделиях в составе проектных материалов на строительство на стадии разработки рабочей документации" (письмо Государственного комитета РФ по вопросам архитектуры строительства от 28.07.1993 №12-188) расход арматурной стали необходимо принять с учетом коэффициента на отходы 1.033 (3.3%).
14. Привязку фундамента крана уточнить согласно проекта производства работ с применением ПС.
15. Размеры со знаком звездочка (*) уточнить по месту или в инструкции по монтажу башенного крана.
16. Анкера башенного крана должны иметь паспорт и соответствующие сертификаты от завода-изготовителя.
