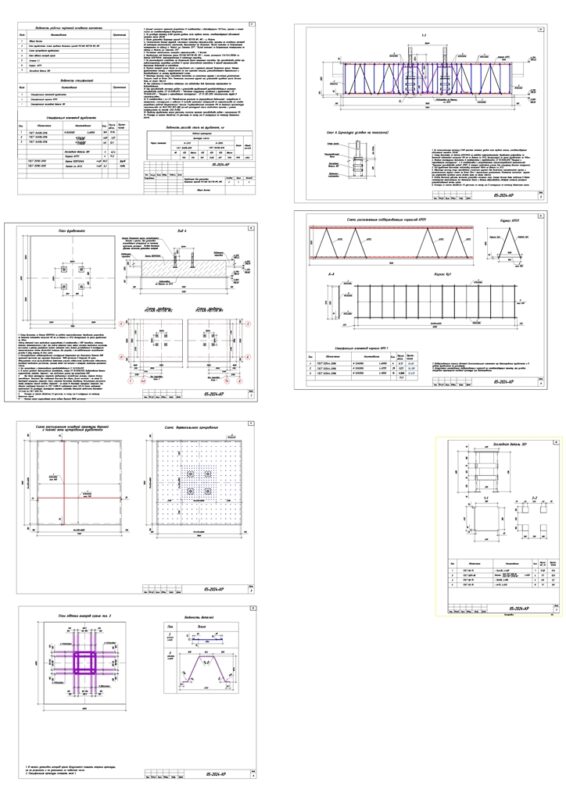

Фундамент для установки башенных кранов POTAIN MDT178

1. Данный комплект чертежей разработан в соответствии с действующими ГОСТами, сериями и имеет ссылки на соответствующие документы.
2. За условную отметку 0,000 принят уровень пола первого этажа, соответствующий абсолютной отметке земли 203,80.
3. Место установки башенных кранов POTAIN MDT178 №1, №2 - г. Майкоп.
4. Геологические данные грунтов, слагающих площадку строительства, приняты на основании отчетов об инженерно-геологических изысканиях, выполненных на объектах: "Жилой комплекс со встроенными помещениями по адресу: г. Майкоп, ул. Степная, 257", "Жилой комплекс со встроенными помещениями по адресу: г. Майкоп, ул. Степная, 259".
5. Расчетная сейсмичность площадки строительства - 7 баллов.
6. Фундаменты под башенные краны POTAIN MDT178 №1, №2 - плита, размерами 7.0х7.0х1,35(Н)м из бетона В25F150W6, интегрированные в подземную парковку.
7. Не рекомендуется оставлять на длительное время открытым котлован. При производстве работ при неблагоприятных природных условиях в случае замачивания котлована в период строительства выполнить водоотлив из котлована.
8. Монтаж анкеров крана вести со спец.блоком или с коренной секцией башенного крана. Четыре фундаментных анкера, с закрепленной на них коренной секцией, устанавливаются вертикально и выравниваются по центру фундаментной плиты.
9. Обратную засыпку пазух котлована выполнять из глинистого грунта с послойным уплотнением. Толщина слоев не более 20см. Плотность насыпного грунта при устройстве нулевого цикла должна быть не менее 1.8т/м3.
10. При появлении в котловане подземных или паводковых вод, выполнить мероприятия по водоотведению.
11. При производстве земляных работ и устройстве фундаментов руководствоваться проектом производства работ, СП 45.13330.2012 - "Земляные сооружения, основания и фундаменты", СП 70.13330.2012 - "Несущие и ограждающие конструкции", СП 12-135-2003 «Безопасность труда в строительстве».
12. В соответствии с п.п 2.2 "Методические указания по формированию ведомостей потребности в материалах, конструкциях и изделиях в составе проектных материалов на строительство на стадии разработки рабочей документации" (письмо Государственного комитета РФ по вопросам архитектуры строительства от 28.07.1993 №12-188) расход арматурной стали необходимо принять с учетом коэффициента на отходы 1.033 (3.3%).
13. Привязку фундамента крана уточнить согласно проекта производства работ с применением ПС.
14. Размеры со знаком звездочка (*) уточнить по месту или в инструкции по монтажу башенного крана.
