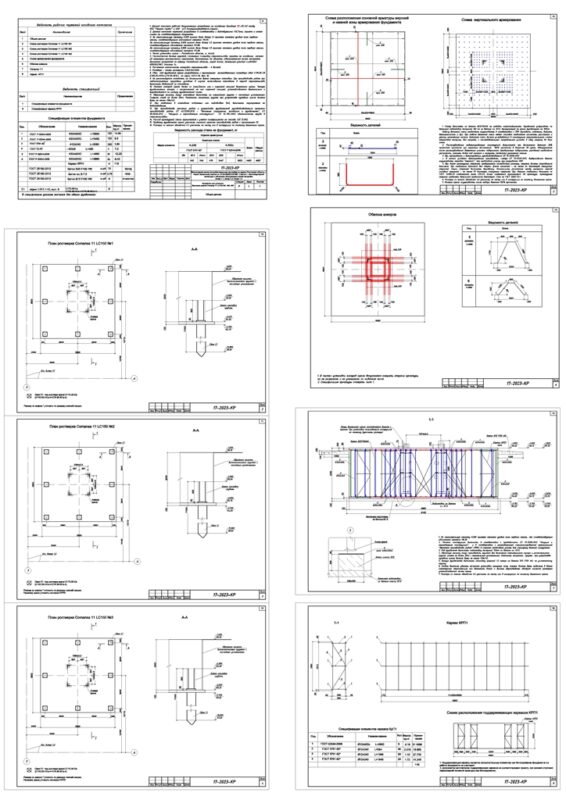

Фундамент для башенного крана Сomansa 11 LC150 на сваях

1. Данный комплект рабочей документации разработан на основании договора
2. Данный комплект чертежей разработан в соответствии с действующими ГОСТами, сериями и имеет ссылки на соответствующие документы.
3. За относительную отметку 0.000 жилого дома Литер 1.1 принята отметка уровня пола первого этажа, соответствующая абсолютной отметке 118.30.
За относительную отметку 0.000 жилого дома Литер 1.2 принята отметка уровня пола первого этажа, соответствующая абсолютной отметке 117.80.
За относительную отметку 0.000 жилого дома Литер 1.3 принята отметка уровня пола первого этажа, соответствующая абсолютной отметке 117.00.
4. Место установки крана - Ростовская область, г. Аксай.
5. Геологические данные грунтов, слагающих площадку строительства, приняты на основании отчета об инженерно-геологических изысканиях, выполненных на объекте: «Многоэтажная жилая застройка (высотная застройка) по адресу: Ростовская область, город Аксай, Земельный участок к.н:61:02:0 600010:21967. Участок 1».
6. Расчетная сейсмичность площадки строительства - 6 баллов.

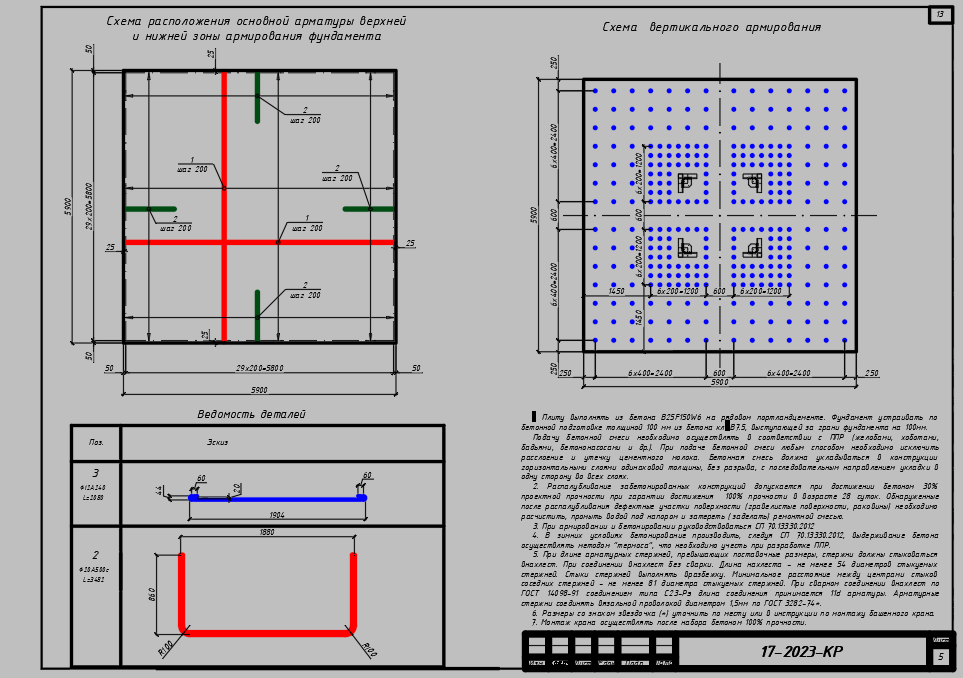

7. Ростверк - плита размерами 5.9х5.9х2.0(Н).
8. Сваи под фундамент крана разработаны с применением железобетонных составных свай С170.35-Св (С100.35-НСв.4+С70.35-ВСв.4 по серии 1.011.1-10, вып. 8).
9. Не рекомендуется оставлять на длительное время открытым котлован. При производстве работ при неблагоприятных природных условиях в случае замачивания котлована в период строительства выполнить водоотлив из котлована.
10. Монтаж анкеров крана вести со спец.блоком или с коренной секцией башенного крана. Четыре фундаментных анкера, с закрепленной на них коренной секцией, устанавливаются вертикально и выравниваются по центру фундаментной плиты.
11. Обратную засыпку пазух котлована выполнять из глинистого грунта с послойным уплотнением. Толщина слоев не более 20см. Плотность насыпного грунта при устройстве нулевого цикла должна быть не менее 1.8т/м3.
12. При появлении в котловане подземных или паводковых вод, выполнить мероприятия по водоотведению.
13. При производстве земляных работ и устройстве фундаментов руководствоваться проектом производства работ, СП 45.13330.2012 - "Земляные сооружения, основания и фундаменты", СП 70.13330.2012 - "Несущие и ограждающие конструкции", СП 12-135-2003 «Безопасность труда в строительстве».
14. Расход арматурной стали принимается с учетом коэффициента на отходы 1.05 (5.0%).
15. Привязку фундамента крана уточнить согласно проекта производства работ с применением ПС.
16. Размеры со знаком звездочка (*) уточнить по месту или в инструкции по монтажу башенного крана.
