Гаражные боксы

Временное сборно-разборное соуружение
Комплекс гаражных боксов для хранения и обслуживания автомобильной и специализированной техники с помещениями для обслуживающего персонала общей площадью 490 м. кв. Томская область

1. Рабочие чертежи ограждающих конструкций разработаны на основании задания на проектирование.

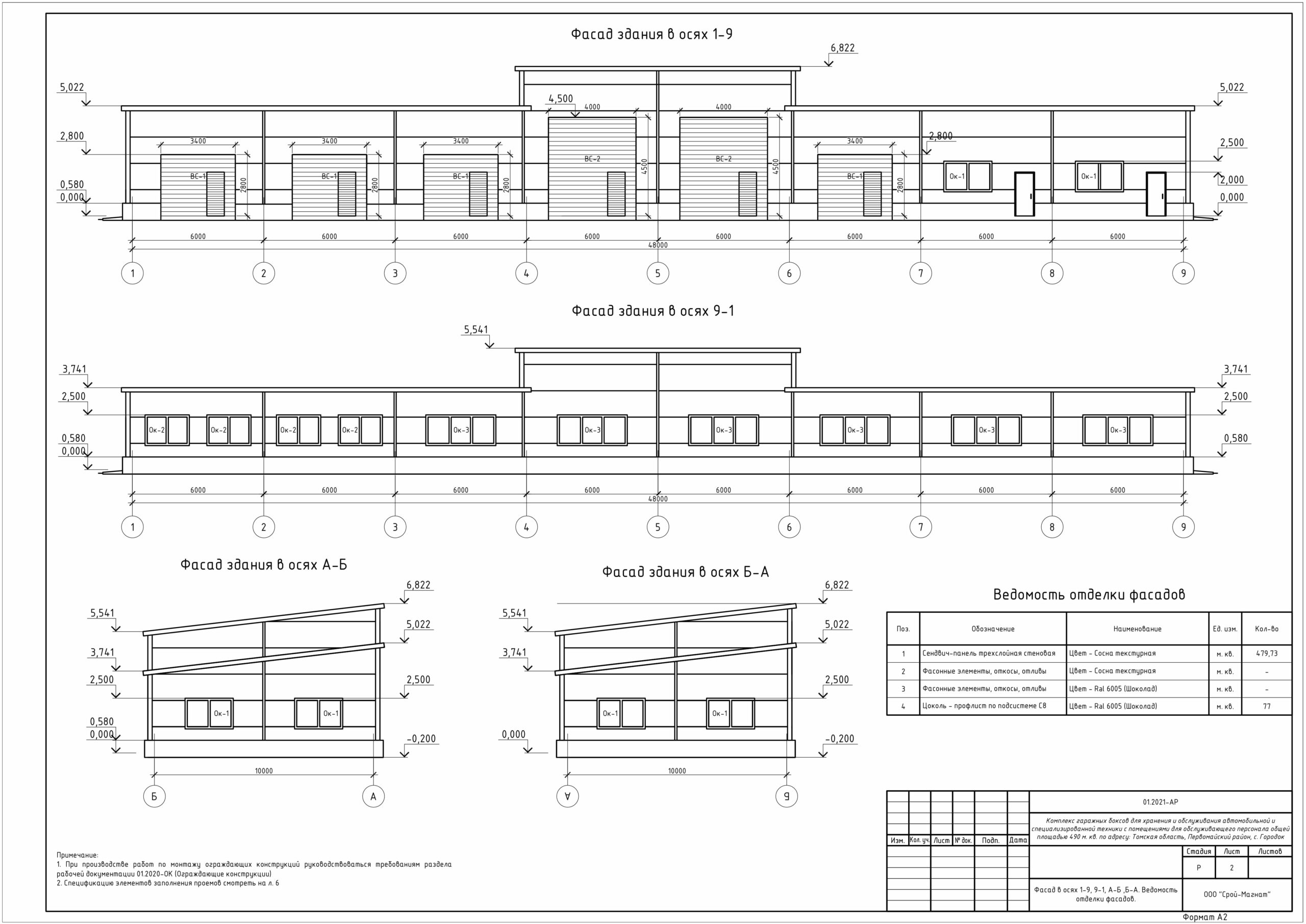

2. Объект строительства - здание временного назначения, прямоугольное в плане с размерами в осях 10х48 м.
3. Ограждающие конструкции - сэндвич-панели из негорючей минеральной ваты на основе базальтового волокна, толщиной 200 мм для стен. Для кровли используются кровельные сэндвич-панели из негорючей минеральной ваты на основе базальтового волокна, толщиной 200 мм.
4. За отметку 0,000 принят уровень чистового пола.
5. При производстве работ руководствоваться указаниям требований:
- СНиП 12-04-2002* "Безопасность труда в строительстве. Часть 1. Общие требования"
- СНиП 12-04-2002* "Безопасность труда в строительстве. Часть 2. Строительное производство"
- СП 48.13330.2011 "Организация строительства"
- СНиП 3.04.03-85* "Защита строительных конструкций и сооружений от коррозии"
6. Панели к конструкциям крепить саморезами ∅5,5х250, ∅5,5х350 мм. Фасонные элементы к панелям крепить саморезами ∅4,8х28, к металлоконструкциям каркаса - саморезами ∅4,8х32.
7. По кровельным панелям устроить деревянную обрешетку из бруска 50х50 мм. Брусок крепить саморезами ∅5,5х350 мм к прогонам покрытия.
8. По деревянной обрешетке монтировать профилированный лист H41 саморезами ∅4,8х32.

- расчетная зимняя температура наружного воздуха 39°С
- климатическая зона влажности - нормальная,
- нормативная ветровая нагрузка - 39 кгсОм2.
- расчетная снеговая нагрузка - 290 кгс0м2.
- нормативная глубина промерзания - 2.4 м.
- Класс конструктивной пожарной опасности - С0
- Степень ответственности - II
- Степень долговечности - II
- Степень огнестойкости здания - III
- зона влажности - Б (нормальная)
- влажностный режим основных помещений - нормальный
- сейсмичность района строительства - до 6 баллов

2. Конструктивная схема
Остов здания - стальной несущий каркас по рамно-связевой схеме.
В поперечном направлении выполнены рамы с жесткими узлами крепления балок к колоннам.
В продольном направлении установлены связи
Крепление колонн к фундаментам - жесткое в поперечном направлении, шарнирное в продольном..
за отм. 0,000 принята отметка чистого пола здания. высота помещений переменная от 2,9 до 5,95 м.
