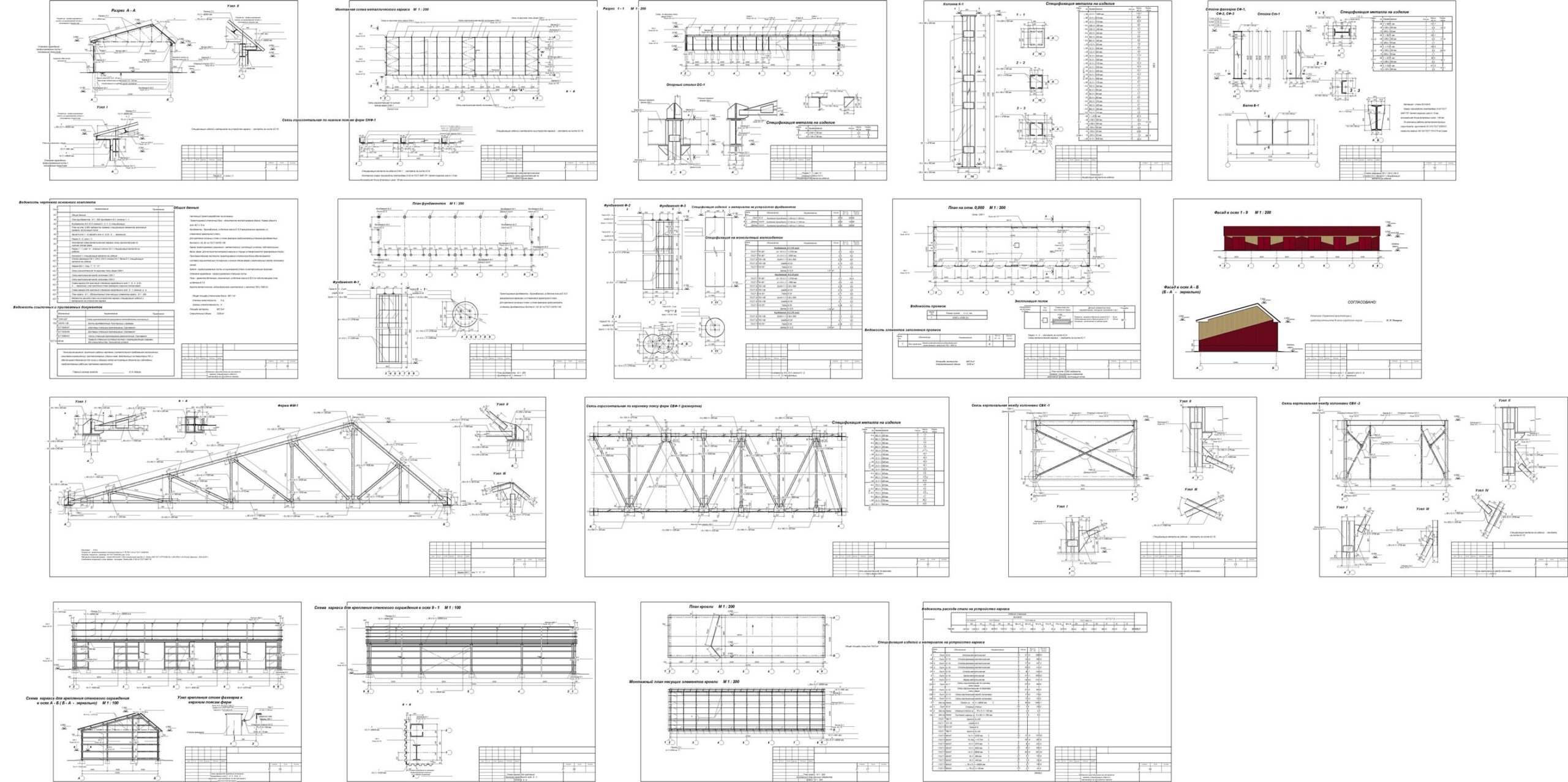

Проектируемый стояночный бокс

Проектируемый стояночный бокс - одноэтажное неотапливаемое здание. Размер здания в осях 48,7 х 12 м.
Фундаменты - буронабивные, из бетона класса В 12,5 армированные каркасами из стержневой арматурной стали.
Для крепления основных стоек и стоек фахверка предусмотрена установка фундаментных болтов d = 24, 20 по ГОСТ 24379.1-80
Каркас проектируемого сооружения - металлический, состоящий из колонн, подстропильных балок, ферм. Для восприятия ветровой нагрузки в торцах устанавливаются фахверковые стойки.
Пространственная жесткость проектируемого стояночного бокса обеспечивается системой горизонтальных (по верхним и нижним поясам ферм) и вертикальных (между колоннами) связей.
Кровля - профилированные листы из оцинкованной стали по металлическим прогонам.
Стеновое ограждение - профилированные стальные листы.
Полы - цементно-бетонные, упрочненные, из бетона класса В

Состав: АС Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проектируемый стояночный бокс

Гараж на 6 машино - мест АС полный\Щербаков гараж.dwg
Гараж на 6 машино - мест АС полный
