Здание одноэтажного типа размерами в осях 5,7х9.0м
Здание каркасного типа, выполнено из металлического профиля.
Фундамент ленточный расположен по осям здания, толщина 300мм.
Фундамент лестницы- монолитный из бетона класса B25.
Перекрытия из прямоугольного профиля.
Крыша сцены безчерданая, двускатная. Выполненная из профлиста.
За отметку 0.000 прянят уровень чистого пола.
- Главная -
- Чертежи -
- Строительство -
- Игровое оборудование, тренажеры, спорт -
- АС - сцена для лагеря
АС - сцена для лагеря
0
3
668
14
0
30
Сообщить о проблеме
Автор
Kamil Volkov
Дата
11.07.2019
Язык
Русский
Состав

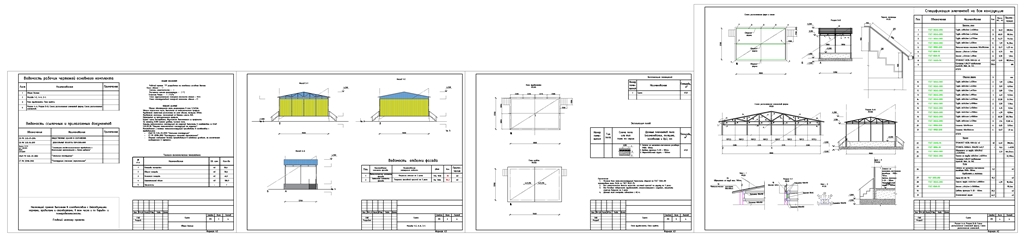

Общие данные, Фасады , План фундамента, План кровли, Схема расположения элементов фермы , Схема расположения ферм и стоек и Узлы
Софт
AutoCAD 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
Сцена 1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
