Баскетбольная стойка складная

701

Бесплатно

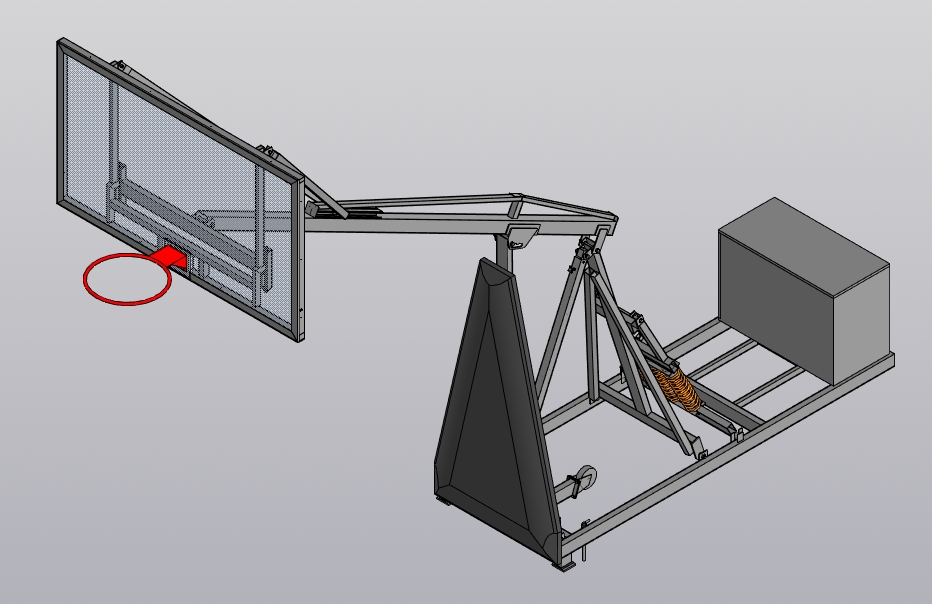

3д модель баскетбольной стойки складной, с разными исполнениями по длине выноса, с грубой и тонкой регулировкой высоты.
В комплекте чертежи для изготовления стойки, рамы, щита.
Защитных протекторов
Паспорт на изделие

3D Модели баскетбол баскетбольная Спорт стойка треннажеры чертежи Щит

Автор

andreysob

Дата

06.10.2021

Язык

Русский

Состав

3д модель, чертежи, паспорт

Софт

КОМПАС-3D 17 Как открыть?

Содержимое архива

стойка
- стойка баскетбольная
  - 3Д
    - Ухо _ 1210.202.m3d
    - Рама вертикальная фронтальная _ 1210.300.a3d
    - Втулка телескопической тяги _ 1215.1.spw
    - Подрамник с рамой щита _ 1203.07.100.a3d
    - Планка со стойками _ 1203.07.140.a3d
    - Гайка эриксона M8.m3d
    - ВЫСОТА МАКСИМАЛЬНАЯ _ 1207-4.000.a3d
    - SP-ZP 125B-F.m3d
    - Пластина _ 1203.07.004.m3d
    - Протектор _ 1210.700.a3d
    - Ящик _ 1210.400.a3d
    - Гайка забивная М10.m3d
    - Шток тяги щита _ 210.200.a3d
    - Крышка ящика _ 1210.410.a3d
    - Втулка телескопической тяги _ 1215.1.a3d
    - Верхняя опора _ Пружинный блок.a3d
    - Пластина оси фронтальной рамы _ 1212.102.m3d
    - Рама вертикальная задняя _ 210.320.a3d
    - Обрамление _ 1203.07.200.spw
    - Стойка колеса _ 1210.340.spw
    - Стойка колеса _ 1210.340.a3d
    - Рама выносная _ 210.100.a3d
    - Вставка _ 1203.07.005.m3d
    - Верхняя опора _ 1207-3.32.200.spw
    - Рама нижняя _ 1210.010.a3d
    - Ось колеса _ 1212.027 .m3d
    - Подрамник с рамой щита _ 1203.07.120.spw
    - Рама щита _ 1203.07.110.spw
    - Крючок _ 1212.013.m3d
    - Ролик F 80 12B-F.m3d
    - Рама нижняя _ 1210.010.spw
    - Стержень фиксатора _ 1212.040.spw
    - Обрамление _ 1203.07.200.a3d
    - Пружина ОКА 1111 .m3d
    - Шпилька М16х290.m3d
    - Нижняя опора _ 1210П.32.100.spw
    - Тяга щита _ 1212.200.a3d
    - Рама вертикальная фронтальная _ 1210.300.spw
    - 1303.000 Кольцо.m3d
    - Нижняя опора _ 1210П.32.100.a3d
    - Стержень фиксатора _ 212.040.a3d
    - Тяга щита _ 1212.200.spw
    - Рама щита _ 1203.07.110.a3d
    - Шток телескопической тяги _ 1215.2.a3d
    - Шток телескопической тяги _ 1215.2.spw
  - чертежи
    - тяга щита
      - 1210.202 Ухо.cdw
      - 1210.200СБ Тяга щита.cdw
      - 1210.200 Тяга щита.spw
      - Thumbs.db
    - рама фронтальная
      - 1210.315 Кронштейн протектора.cdw
      - 1210.300СБ Рама вертикальная фронтальная.cdw
      - 1210.326 Ухо телескопической тяги.cdw
      - 1212.314 Ухо.cdw
      - Thumbs.db
      - 1210.300 Рама вертикальная фронтальная.spw
      - Стойка колеса новое

        Стойка _ 1210.341.cdw

        Стойка колеса Сборочный чертеж _ 1210.340 СБ.cdw
      - 1210.302 Стойка.cdw
    - тяга телескопическая
      - новая

        1207тяга телескопическая.cdw
      - Thumbs.db
      - 1207тяга телескопическая.cdw
    - Рама выноса
      - 1212.104 Пластина.cdw
      - 1210.100СБ Рама выноса.cdw
      - НОВОЕ

        Рама выносная _ 210.100.cdw
      - Thumbs.db
      - 1212.102 Пластина оси фронтальной рамы.cdw
      - 1210.100СП Рама выноса.spw
      - 1212.103 Ухо.cdw
    - рама задняя
      - 1210.326 Ухо телескопической тяги.cdw
      - 1210.320.СБ..cdw
      - Thumbs.db
      - 1210.305 Ухо..cdw
      - 1210.320 Рама вертикальная задняя.spw
      - новое

        Рама вертикальная задняя _ 210.320.cdw
    - Thumbs.db
    - Пружинный блок
      - НОВЫЙ

        Верхняя опора _ 1207-3.32.200.spw

        Нижняя опора _ 1210П.32.100.cdw

        Нижняя опора _ 1210П.32.100.spw

        Пружинный блок Сборочный чертеж _ 1203.32.000СБ.cdw

        Верхняя опора _ 1207-3.32.200.cdw
      - Thumbs.db
      - 1210П.200_верхняя опора.cdw
      - 1210П100_нижняя опора.cdw
      - 1210П.000_ пружинный блок.cdw
    - сборка 2 метра.cdw
    - Основание
      - 1212.026 Ухо колеса.cdw
      - 1210.010 Рама нижняя.spw
      - Thumbs.db
      - 1212.040 Стержень фиксатора

        1212.040СБ Стержень фиксатора.cdw
      - 1212.025 Накладка.cdw
      - 1212.032 Площадка.cdw
      - 1210.010СБ Рама нижняя.cdw
      - доработка основания для установки пружинного блока.bak.cdw
      - 1212.013 Крючок.cdw
      - 1212.027 Ось колеса.cdw
    - паспорт
      - паспорт.doc
    - Чехол ящика.jpg
    - щит+промежуточная рама
      - 07.000сп.tif
      - 07.005.tif
      - 07.121.tif
      - 07.306.tif
      - 07.120.tif
      - 07.143.tif
      - 07.144.tif
      - 07.110.tif
      - 07.000.tif
      - Thumbs.db
      - 07.004.tif
      - 07.140.tif
      - 07.130.tif
      - 07.120сп.tif
      - 07.302.tif
      - 07.142.tif
      - 07.100.tif
      - 07.300.tif
      - 07.200.tif
    - ящик
      - 400 Ящик.tif
      - 410 Крышка.tif
      - 410СБ Крышка.tif
      - 400СБ Ящик.tif
      - Thumbs.db
    - 1210.001 Ось.cdw
  - вид.jpg
