Стойка баскетбольная 1-опорная стационарная

Стойка баскетбольная 1-опорная стационарная относятся к малым архитектурным формам (МАФ) для сада, дачи, открытых игровой площадки.
Назначение: развитие у детей физической ловкости, силы и выносливости.
Требования к конструкции: прочность; долговечность; устойчивость к высоким механическим нагрузкам; устойчивость к резким перепадам температур, влаге и сырости.
Компоновочное решение:
- Г-образная конструкция стойки под бетонирование;
- укороченный вынос щита L=930 мм;
- основные стальные элементы конструкций выполнена из трубного профиля;
- стойка имеет неразборную сварную конструкцию для упрощения монтажа и повышения жесткости;
- несущий элемент стойки выполнен из трубы Dу=90 мм (3 1/2″) (Dу=101,3х4,0 мм) по ГОСТ 3262-75;
- элементы рамы выполнены из трубы Dу=65 мм (2 1/2″) (Dу=75,5х4,0 мм) по ГОСТ 3262-75 и трубы 40,0х20,0х1,5 мм по ТУ 14-105-566-93;
- метод сборки деталей - сварка полуавтоматическая в защитном газе;
- для защиты от климатического воздействия и коррозии на поверхности стальных элементов наносится порошковая покраска глянцевая белого цвета в 2 слоя;
- щит выполнен из водостойкой фанеры ФСФ 1200х900х18 мм (уменьшенный);
- высота от пола до кольца корзины H=2800 мм (уменьшенное);
- щит имеет элементы визуализации (красные линии) для игроков и покрыт белой глифталевой эмалью в 2 слоя;
- для монтажа фанерного щита и кольца к трубчатым конструкциям в элементах рамы выполнены сквозные отверстия под нержавеющие метизы М6;
- кольцо и серка является покупными комплектующими (в модели элементы крючков для сетки и сетка отсутствуют);
- материалы конструкций и покрытия не вызывают аллергию.
- в конструкции отсутствуют выступающие металлические элементы;
- надежность конструкция достигается соблюдением спортивных стандартов (габариты бетонирования 1000х1000х1000 мм; к низу стойки привариваются закладные элементы для удобства бетонирования).

Состав: 3d сборка, стойка, рама, кольцо , щит Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Строительство / Игровое оборудование, тренажеры, спорт / Стойка баскетбольная 1-опорная стационарная

Кольцо/
Кольцо/Кольцо.a3d
Кольцо/Кронштейн.m3d
Кольцо/Обруч.m3d
Кольцо/Усилитель.m3d
Крепеж/
Крепеж/Болт.m3d
Рама/
Рама/Бонка.m3d
Рама/Отвод D=76x3,5 L=250.m3d
Рама/Патрубок 40х20х1,5 L=1000.m3d
Рама/Патрубок 40х20х1,5 L=1060.m3d
Рама/Патрубок 40х20х1,5 L=520.m3d
Рама/Патрубок 40х20х1,5 L=920.m3d
Рама/Патрубок D=76x3,5 L=750.m3d
Рама/Патрубок D=76x3,5 L=920.m3d
Рама/Платик.m3d
Рама/Рама.a3d
Стойка/
Стойка/Кольцо.m3d
Стойка/Патрубок D=101,3x4,0 L=4000.m3d
Стойка/Стойка.a3d
Щит/
Щит/Щит.m3d
Элемент закладной/
Элемент закладной/Бетон.m3d
Элемент закладной/Плита.m3d
Элемент закладной/Фундамент.m3d
Элемент закладной/Шпилька закладная.m3d
Элемент закладной/Элемент закладной.a3d
Стойка баскетбольная.a3d

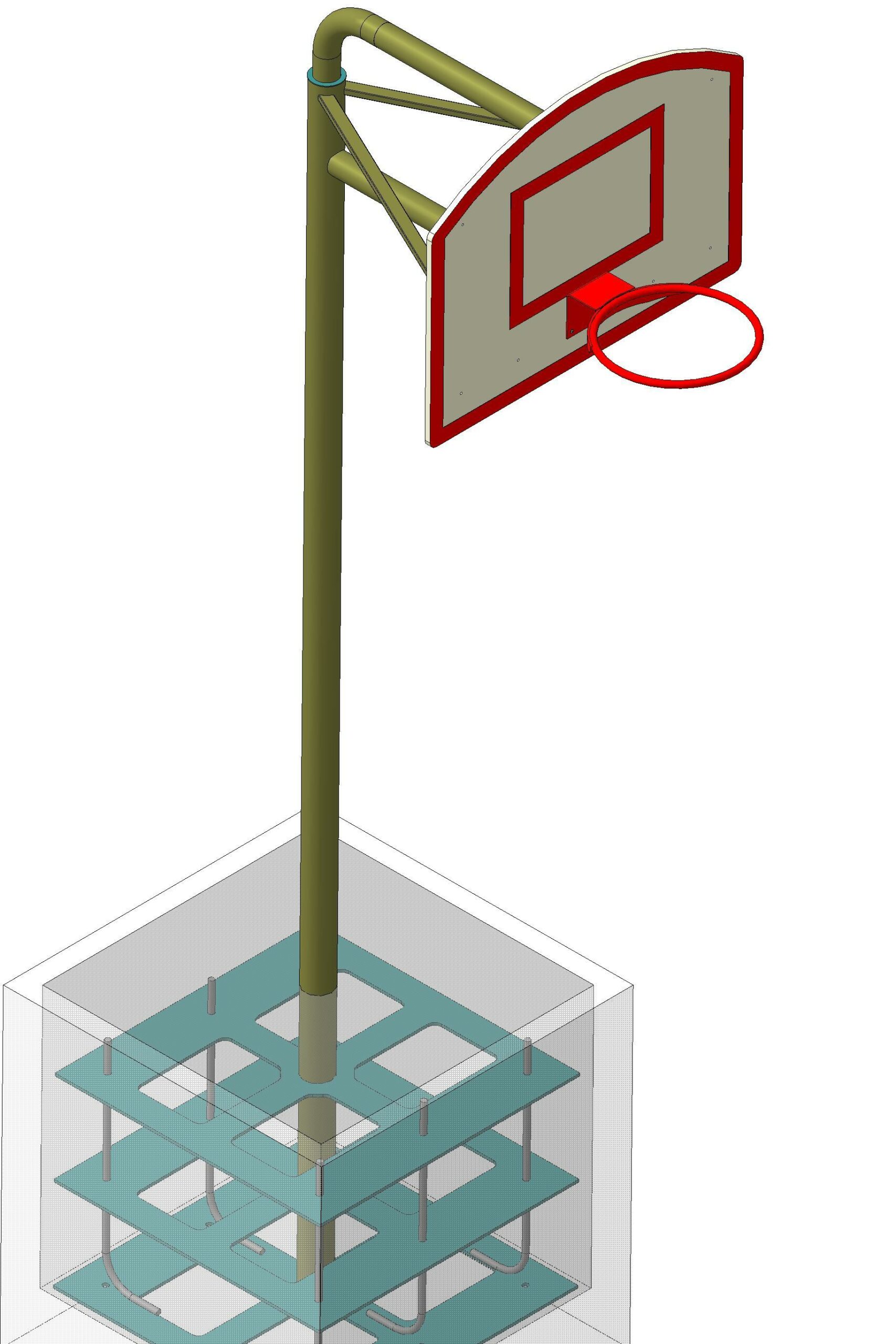

Стойка баскетбольная изометрия.jpg
