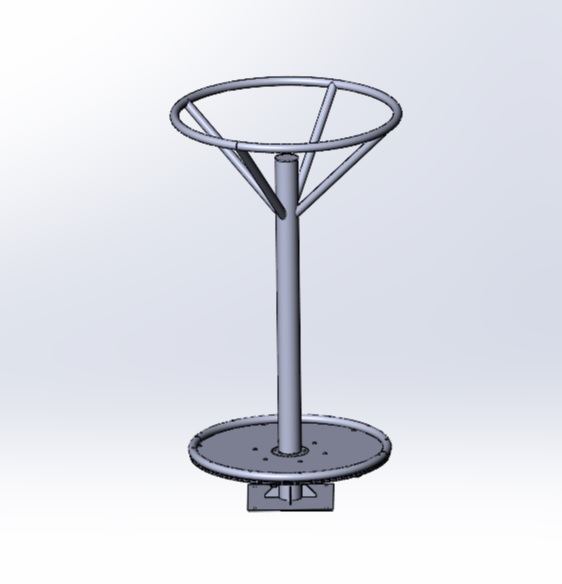

Изделие представляет собой сборно-разборную каркасную конструкцию из металлических труб, установленную на бетонное основание. Основные составные элементы: пластины стальные, профиль стальной с приваренными пластинами, труба стальная, метизы.
- Главная -
- Чертежи -
- Строительство -
- Игровое оборудование, тренажеры, спорт -
- Детская гиперболоидная карусель
Детская гиперболоидная карусель
0
0
18
0
0
1 000
Сообщить о проблеме
Автор
Александр
Бурцев
Дата
20.10.2025
Язык
Русский
Состав
3D Сборка, чертежи, спецификация
Софт
SolidWorks 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Карусель
-
Спецификация на верхнюю раму и стойку.xlsx
-
Труба электросварная Ст3 ГОСТ 10704-91 159х8х2150 мм.pdf
-
Болт кузовной DIN 603 М6х90.SLDPRT
-
Укосина.SLDDRW
-
Труба электросварная 60х4х1020.SLDDRW
-
Узел вращения.pdf
-
Шайба ступичная ВАЗ 2108.SLDPRT
-
Труба электросварная Ст3 ГОСТ 10704-91 159х8х200 мм.SLDPRT
-
Документы на гиперболоидную карусель
-
Спецификация на верхнюю раму и стойку.xlsx
-
Труба электросварная Ст3 ГОСТ 10704-91 159х8х2150 мм.pdf
-
Узел вращения.pdf
-
Труба 40,0х40,0х3х600 мм (08Х18Н10) электросварная.pdf
-
Гиперболоидная карусель Паспорт.doc
-
Закладная.pdf
-
Труба электросварная Ст3 ГОСТ 10704-91 159х8х200 мм.pdf
-
Труба электросварная 60х4х1020.pdf
-
Карусель.STEP
-
Резиновое покрытие.pdf
-
Сборочная спецификация.xlsx
-
Труба бесшовная горячедеформированная 159х8х2150 мм.pdf
-
Карусель сборочный чертеж.pdf
-
Труба бесшовная горячедеформированная 159х8х200 мм.pdf
-
Спецификация на узел вращения.xlsx
-
Спецификация на опору карусели.xlsx
-
Опора карусели.pdf
-
Фанерное основание.pdf
-
Основание ступицы.pdf
-
Карусель габаритный чертеж.pdf
-
Труба электросварная 60х4 полукольцо 1.pdf
-
Труба электросварная 60х4 полукольцо 2.pdf
-
Закупочная Гиперболоидная карусель.xlsx
-
