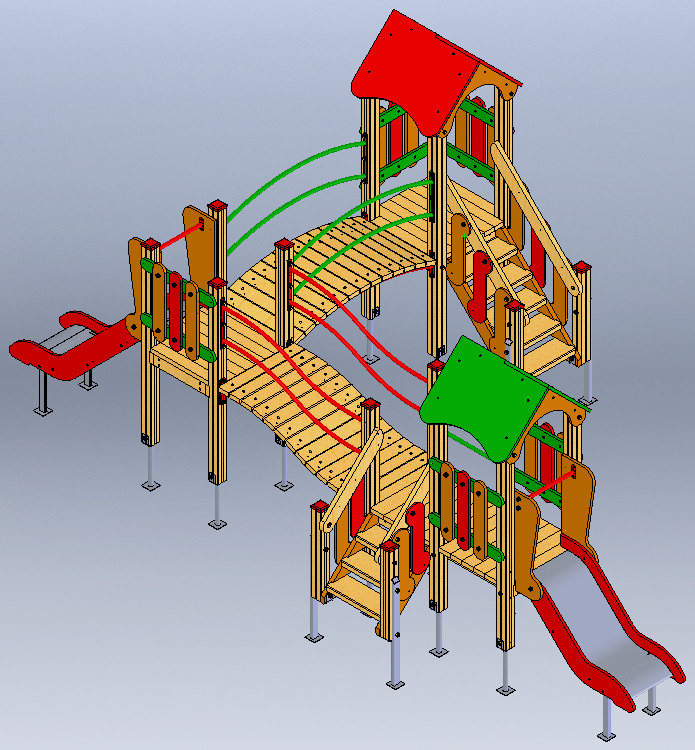

Детский игровой комплекс предназначен для детей дошкольного и младшего школьного возраста. Комплекс состоит из трех башен, перехода в виде "дуги" перехода в виде "волны", двух горок высотой 650 мм и 950 мм, двух лесенок, шведской стенки из металлических труб, а также металлических закладных элементов, которые бетонируются в землю. Для изготовления комплекса используется клеенный деревянный брус, доска, влагонепроницаемая фанера. Скаты горок изготавливаются из нержавеющей стали S=1,5 мм.
