Домик для детской плошадки

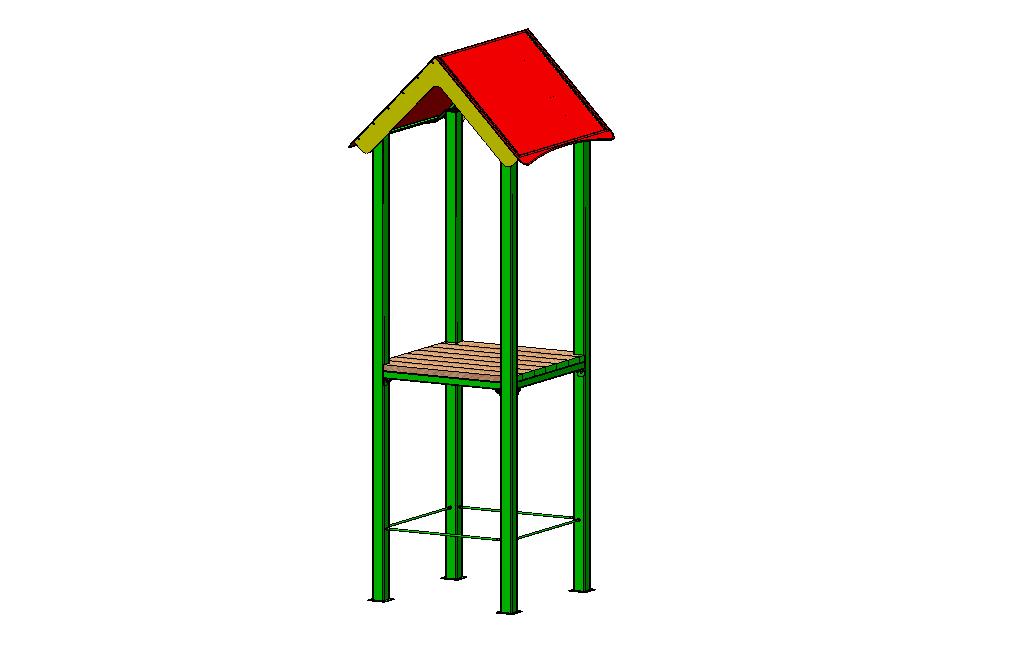

Домик СМ-47.00.000СБ для детских площадок собран при помощи болтовых соединений из сварных трубчатых стоек квадратного сечения, пола с досчатым настилом и крыши с отбортованными кромками. Это обеспечивает удобство при покраске и транспортировке входящих узлов. Толщина стенок стоек обеспечивает надежное крепление навесных элементов болтовыми соединениями, например, лестницы, горки, спирали и др. Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
СМ-47.01.000-01СБ Стойка.SLDASM
СМ-47.01.000СБ Стойка.SLDASM
СМ-47.02.000СБ Пол.SLDASM
СМ-47.03.000СБ Крыша.SLDASM
Болт М6-8gх40.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх12.36.019 ГОСТ 7798-70.SLDPRT
Винт М8-8g x 12 ГОСТ 11738-84.SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT
СМ-47.00.001 Стяжка.SLDPRT
СМ-47.00.002 Козырек.SLDPRT
СМ-47.01.001 Стойка 80х4.SLDPRT
СМ-47.01.002 Подошва.SLDPRT
СМ-47.01.003 Заглушка.SLDPRT
СМ-47.01.004 Полка 40х4.SLDPRT
СМ-47.02.001-01 Балка 50х3.SLDPRT
СМ-47.02.001 Балка 50х3.SLDPRT
СМ-47.02.002 Половица.SLDPRT
СМ-47.02.003 Половица.SLDPRT
СМ-47.02.004 Накладка.SLDPRT
СМ-47.02.005 Кровля.SLDPRT
СМ-47.03.001 Балка 20х2.SLDPRT
СМ-47.03.002 Перемычка.SLDPRT
СМ-47.03.003 Кронштейн.SLDPRT
СМ-47.03.004 Ребро.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Шуруп 1-5х70.016 ГОСТ 1144-80.SLDPRT
Шуруп 1-6х80.016 ГОСТ 1144-80.SLDPRT
СМ-47.00.000СБ Домик.SLDASM
