Каркас для гамака

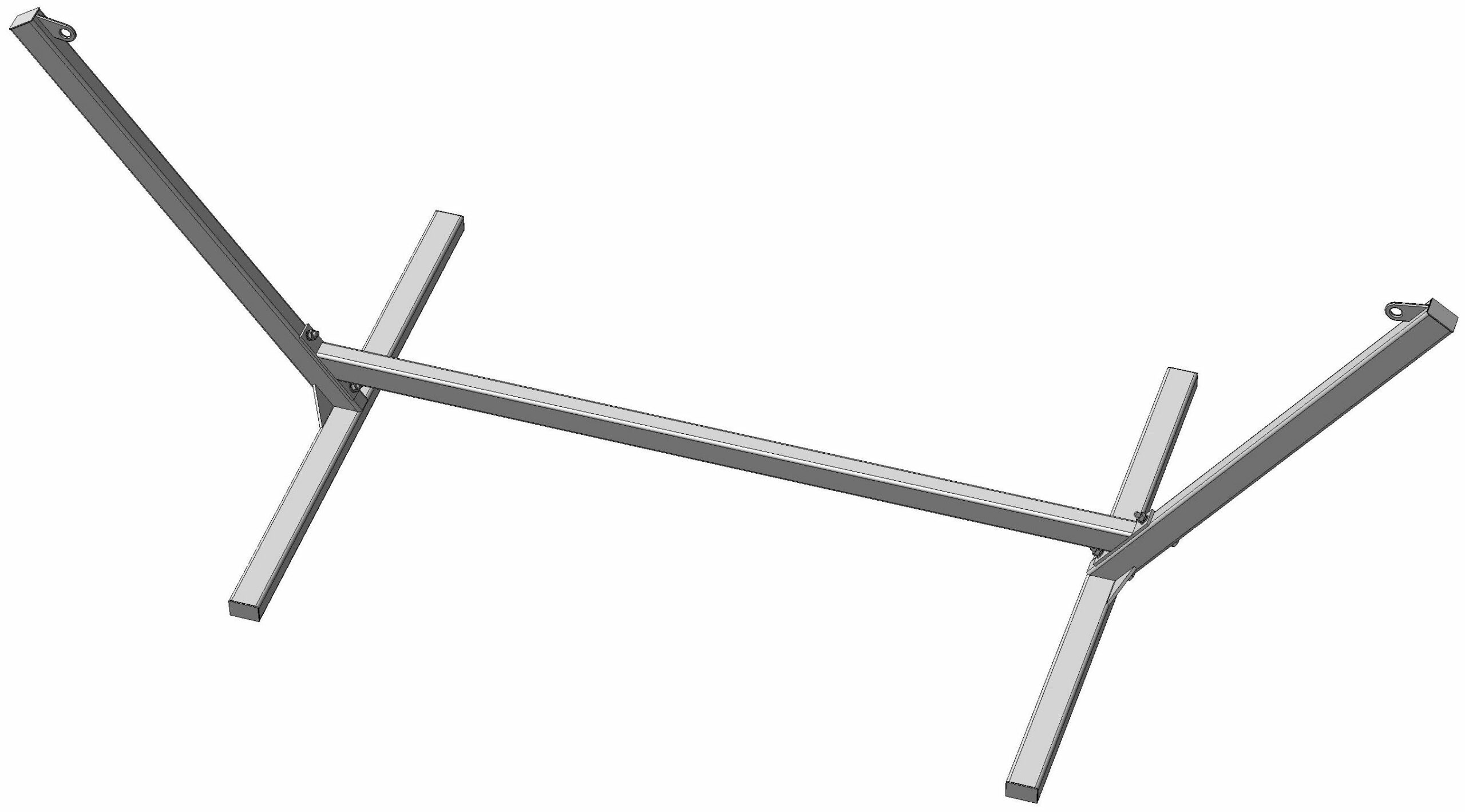

Каркас предназначен для закрепления гамака между двумя стойками. Каркас разборный, из стальной трубы 60х40 мм. Общая длина в собранном состоянии 2710 мм, ширина 1100 мм, высота 880 мм.

Состав: 3D-сборки, 3D-модели, сборочные чертежи, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Каркас для гамака/
Каркас для гамака/КГ-1 0.00 - Каркас гамака.spw
Каркас для гамака/КГ-1 0.00 СБ - Каркас гамака.a3d
Каркас для гамака/КГ-1 0.00 СБ - Каркас гамака.cdw
Каркас для гамака/КГ-1 0.01 - Стойка.cdw
Каркас для гамака/КГ-1 0.01 - Стойка.m3d
Каркас для гамака/КГ-1 0.02 - Основание.cdw
Каркас для гамака/КГ-1 0.02 - Основание.m3d
Каркас для гамака/КГ-1 0.03 - Заглушка.cdw
Каркас для гамака/КГ-1 0.03 - Заглушка.m3d
Каркас для гамака/КГ-1 0.04 - Косынка.cdw
Каркас для гамака/КГ-1 0.04 - Косынка.m3d
Каркас для гамака/КГ-1 0.05 - Перекладина.cdw
Каркас для гамака/КГ-1 0.05 - Перекладина.m3d
Каркас для гамака/КГ-1 0.06 - Пластина.cdw
Каркас для гамака/КГ-1 0.06 - Пластина.m3d
Каркас для гамака/КГ-1 0.07 - Кронштейн.cdw
Каркас для гамака/КГ-1 0.07 - Кронштейн.m3d
Каркас для гамака/КГ-1 1.00 - Стойка.spw
Каркас для гамака/КГ-1 1.00 СБ - Стойка.a3d
Каркас для гамака/КГ-1 1.00 СБ - Стойка.cdw
Каркас для гамака/КГ-1 2.00 - Стяжка.spw
Каркас для гамака/КГ-1 2.00 СБ - Стяжка.a3d
Каркас для гамака/КГ-1 2.00 СБ - Стяжка.cdw
