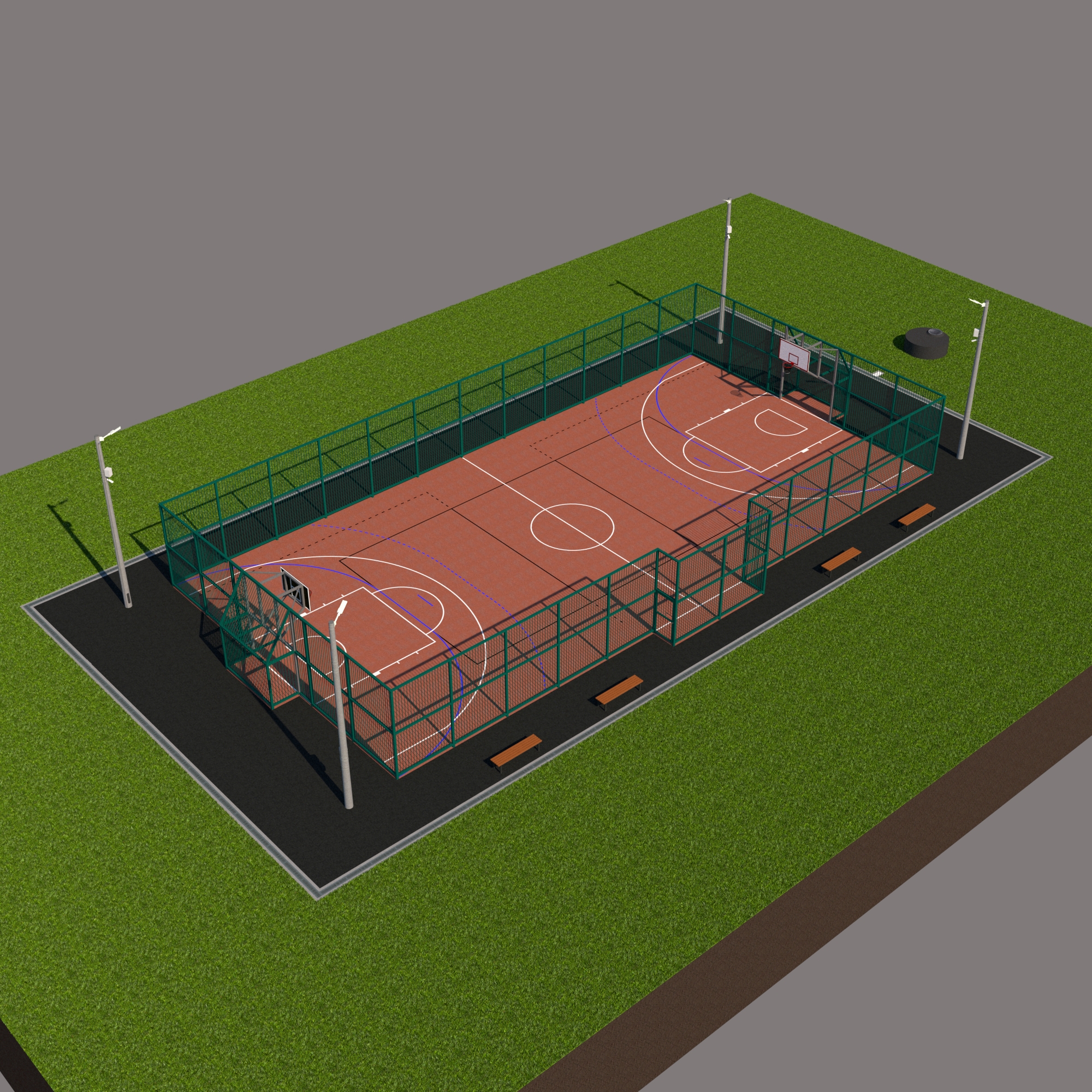

Плоскостное сооружение "Универсальная спортивная площадка" является объектом капитального строительства, и представляет собой благоустроенную территорию размером 20х40 м с устройством асфальтобетонного покрытия по основанию из песка и щебня и обустройством на ней открытой огороженной универсальной спортивной площадки размером 15х30м, объектов инженерной инфраструктуры, и установкой скамеек в количестве 4 шт.
Универсальная спортивная площадка размером 15х30 м выполнена с бесшовным покрытием из резиновой крошки, и предназначена для проведения следующих спортивных игр:
- баскетбол;
- волейбол;
- гандбол.
Спортивно-игровая зона выполнена с решетчатым ограждением высотой 4 метра из профилированной трубы 100х8, 100х60х4 и 15х10х2 мм. Для входа на площадку в ограждении предусмотрена калитка размером 1х2 метра, с задвижкой и проушинами для навесного замка.
Поверхность спортивно-игровой зоны выполнена в виде многослойной конструкции, состоящей из песчаной подушки, двухслойного основания из тяжелого бетона с армированием верхнего слоя, и финишного покрытия из резиновой крошки.
Поверхность пешеходной зоны выполнена в виде многослойной конструкции, состоящей из песчаной и щебеночной подушек, и двухслойного асфальтобетона.
На площадке обеспечены уклоны поверхностей для отвода климатических осадков в систему водоотведения.
Вспомогательными сооружениями спортивного назначения представлены ворота для игры в гандбол, и кронштейны для баскетбольных щитов, являющиеся частью цельнометаллических конструкций ограждения площадки. Баскетбольные щиты и кольца представлены изделиями заводского исполнения.
Места для отдыха представлены скамейками длиной 2 метра в количестве 4 штук, расположенными вдоль края пешеходной зоны со стороны входной калитки. Конструкции скамеек выполнены из профилированной трубы 50х3 мм, с сиденьями из деревянных брусков 70х40 мм.
Система водоотведения состоит из пластиковых водоотводных лотков DN200 H100, замоноличенных в железобетонную обойму, и дренажного колодца глубиной 2,67 м из железобетонных колец серии 3.900.1-14 вып. 1. Дренажный колодец предназначен для временного хранения дождевых и талых снеговых вод, с последующим распределением вод в грунтовые массы через дренажное основание колодца. Для возможности осмотра и очистки колодца, в плите перекрытия колодца предусмотрен люк ЛУ (А30)-2-60 c запорным устройством. Соединение водоотводных лотков с дренажным колодцем выполнено двухслойной гофрированной ПНД трубой D200 кл. SN8, проложенной под землей. В месте присоединения водоотводной трубы к лоткам, для сбора тяжелых примесей, предусмотрен пластиковый пескоуловитель ПУС-20.26.60-ПП, замоноличенный в железобетонную обойму. Под системой водоотведения выполнен дренаж из щебня толщиной 200 мм.
Все архитектурные и конструктивные решения в модели проработаны детально.
Проектом предусмотрены скрытые сети электроснабжения и освещения.
Скрытые сети электроснабжения и освещения представлены спуском питающей линии к главному распределительному щиту (ГРЩ) проводом СИП 4х16 и ответвлениями к осветительным приборам кабелем ВВГ-ХЛ, проложенными внутри пустотелых опор освещения СЦс-0,8-10, а также подземной прокладкой групповых линий кабелем ВБШв, проложенными между опорами.
Электроприемниками системы электроснабжения приняты:
- светодиодные консольные светильники ДКУ, установленные на осветительных опорах, в количестве 4 шт.
- щит с источником бесперебойного питания системы видеонаблюдения в количестве 1 шт.
Проектом предусмотрена установка на осветительных опорах, на высоте 6 м, наружных цилиндрических IP камер видеонаблюдения DH-IPC-HFW3441EP-SA-0280B, в количестве 4 шт. Мониторинг, управление и передача данных с камер производится с помощью встроенных средств хранения и дистанционного управления камерами.
Питание камер СВН осуществляется от источника бесперебойного питания (ИБП) СКАТ-1200 (исп.6), через инжекторы IPOE. Инжекторы установлены в шкафах управления питанием камер Ш-1…..Ш-4, расположенных над камерами. Источник бесперебойного питания располагается в шкафу ИБП, расположенном над силовыми электрическими щитами на опоре № 1.
Сети видеонаблюдения прокладываются кабелем SkyNet CSP-FTP-4-CU-OUTR, скрытой и подземной прокладки.
Оборудование и сети электроснабжения и видеонаблюдения в модели приведены условно и/или частично.
Также имеются чертежи площадки в виде комплекта проектной документации.
Все подробности в файле "Описание".
