Крытая спортивная площадка

Норильск Индустриальный Институт. ПГС. 2013г Дипломная работа (упрощенная). Крытая спортивная площадка.

Площадка строительства представлена вечномерзлыми грунтами - мелкозернистыми песками и суглинками с галькой от 10 до 45%.
Строительство осуществлялось по I принципу (с сохранением грунтов в вечномерзлом состоянии) в свайном варианте.
Здание прямоугольное, с размерами основного корпуса 30х24м в плане по осям 1-6 и А-Б соответственно и бытового помещения 5х23,5м по осям 1-6 и Б.
Высота здания спортзала - 13,7м. Количество этажей - 1. Высота бытового помещения 3,0 м, количество этажей - 2. Этажи бытового помещения, отведены под комнаты для женских и мужских раздевалок, тренерской комнаты, охранного поста и имеет лестницу для подъема на второй этаж на котором предусмотрены трибуны.
Трибуны по периметру имеют металлическое декоративное ограждение.
Сетка колонн здания 6х24м.
Цокольное перекрытие по буронабивным сваям - монолитное, толщиной 300мм с балками в зазорах плит.
Каркас – металлическая рама из фермы с параллельными поясами и колонн. Высота колонн – 12,70м. Колонны приварены к закладным деталям цокольного перекрытия.
Металлическая ферма с параллельными поясами имеет высоту 2.23м и состоит из спаренных уголков. Шаг ферм – 6м.

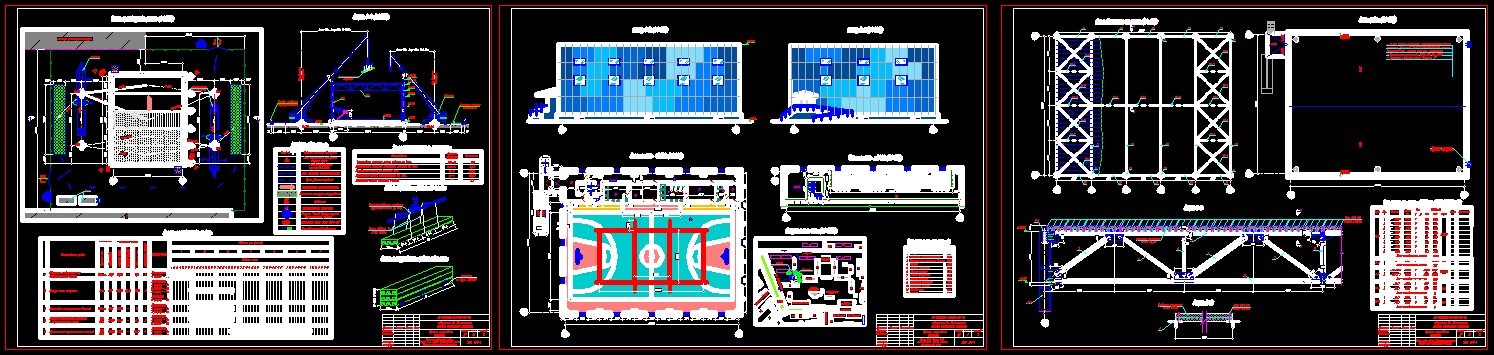

Состав: Ситуационный план, Фасад 1-2, План на отм. +0.000, План на отм. +3100, Схема производства работ, Разрез 1-1, График производства работ, Технико-экономический показатель, Схемы строповки и складирования, Схема балочного покрытия, План кровли Язык документа

Софт: AutoCAD 2007

Просмотр файлов
Диплом\1. Архитектурно-строительный раздел.doc
Диплом\2. Конструктивно-расчетный раздел.doc
Диплом\3. Технологический раздел.doc
Диплом\3.1 Таблица калькуляции.doc
Диплом\4. Список использованных источников.doc
Диплом\Содержание.doc
Диплом\Спортзал.bak
Диплом\Спортзал.dwg
Диплом\Титульный лист ДП.doc
Диплом\Титульный лист ПЗ.doc
Диплом
