Настольный футбол

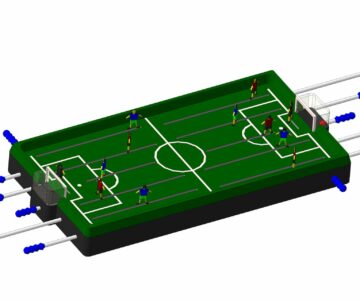

Настольный футбол для лазерной резки. габариты поля - ДхШхВ = 1200х620х160 мм. Габариты корпуса - ДхШхВ = 1450х630х350. Толщина материала = 6 мм. Количество игроков на поле = 16 (8 красных + 8 Синих). В архиве находятся - файлы резки, STL модели для 3Д печати и исходники. В качестве направляющих взять трубки наружным диаметром = 10 мм, с толщиной стенки 1 мм (ГОСТ 10704-91). В качестве "мяча" использовать любой "шарик" диаметром = 25-30 мм. Приятной игры.

Состав: 3Д Сборка. Язык документа

Софт: SolidWorks 2019

Файлы:
НФ.00.00.011 Втулка.SLDPRT
НФ.00.00.009 Втулка.STL
НФ.00.00.006 Крышка.DXF
НФ.00.00.001 Дно.sldprt
НФ.00.00.002 Боковушка.DXF
НФ.00.00.006 Крышка.sldprt
НФ.00.00.005 Перемычка.sldprt
НФ.00.00.004 Внутреняя стенка.DXF
НФ.00.00.009 Втулка.STEP
НФ.00.00.011 Втулка.STEP
НФ.00.00.002 Боковушка.sldprt
НФ.00.03.000 Направляющая/
НФ.00.03.000 Направляющая/НФ.00.03.002 Вал.SLDPRT
НФ.00.03.000 Направляющая/НФ.00.03.000 Направляющая.SLDASM
НФ.00.00.000 Настольный футболл.SLDASM
НФ.00.00.005 Перемычка.DXF

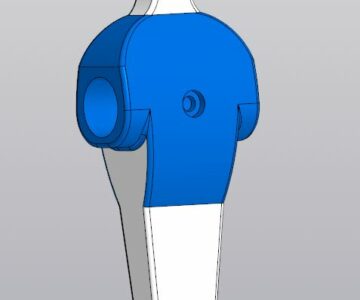

НФ.00.00.014 Игрок Синий.IGS
НФ.00.00.003 Передняя стенка.DXF
НФ.00.00.007 Распорка.sldprt
НФ.00.00.003 Передняя стенка.sldprt
НФ.00.00.012 Трубка.SLDPRT
НФ.00.00.014 Игрок Синий.STEP
НФ.00.00.001 Дно.DXF
НФ.00.00.014 Игрок Синий.STL
НФ.00.00.013 Игрок Красный.SLDPRT
НФ.00.00.007 Распорка.DXF
НФ.00.00.009 Втулка.IGS
НФ.00.00.004 Внутреняя стенка.sldprt
НФ.00.00.014 Игрок Синий.SLDPRT
НФ.00.02.000 Направляющая/
НФ.00.02.000 Направляющая/НФ.00.02.000 Направляющая.SLDASM
НФ.00.02.000 Направляющая/НФ.00.02.002 Вал.SLDPRT
НФ.00.01.000 Направляющая/
НФ.00.01.000 Направляющая/НФ.00.01.002 Вал.SLDPRT
НФ.00.01.000 Направляющая/НФ.00.01.000 Направляющая.SLDASM
НФ.00.01.000 Направляющая/НФ.00.01.004 Шайба.SLDPRT
НФ.00.01.000 Направляющая/НФ.00.01.003 Ручка.STEP
НФ.00.01.000 Направляющая/НФ.00.01.003 Ручка.STL
НФ.00.01.000 Направляющая/НФ.00.01.003 Ручка.SLDPRT
НФ.00.01.000 Направляющая/НФ.00.01.001 Трубка.SLDPRT
НФ.00.01.000 Направляющая/НФ.00.01.003 Ручка.IGS
НФ.00.00.008 Уголок.sldprt
НФ.00.00.011 Втулка.STL
НФ.00.00.009 Втулка.SLDPRT
НФ.00.00.011 Втулка.IGS
