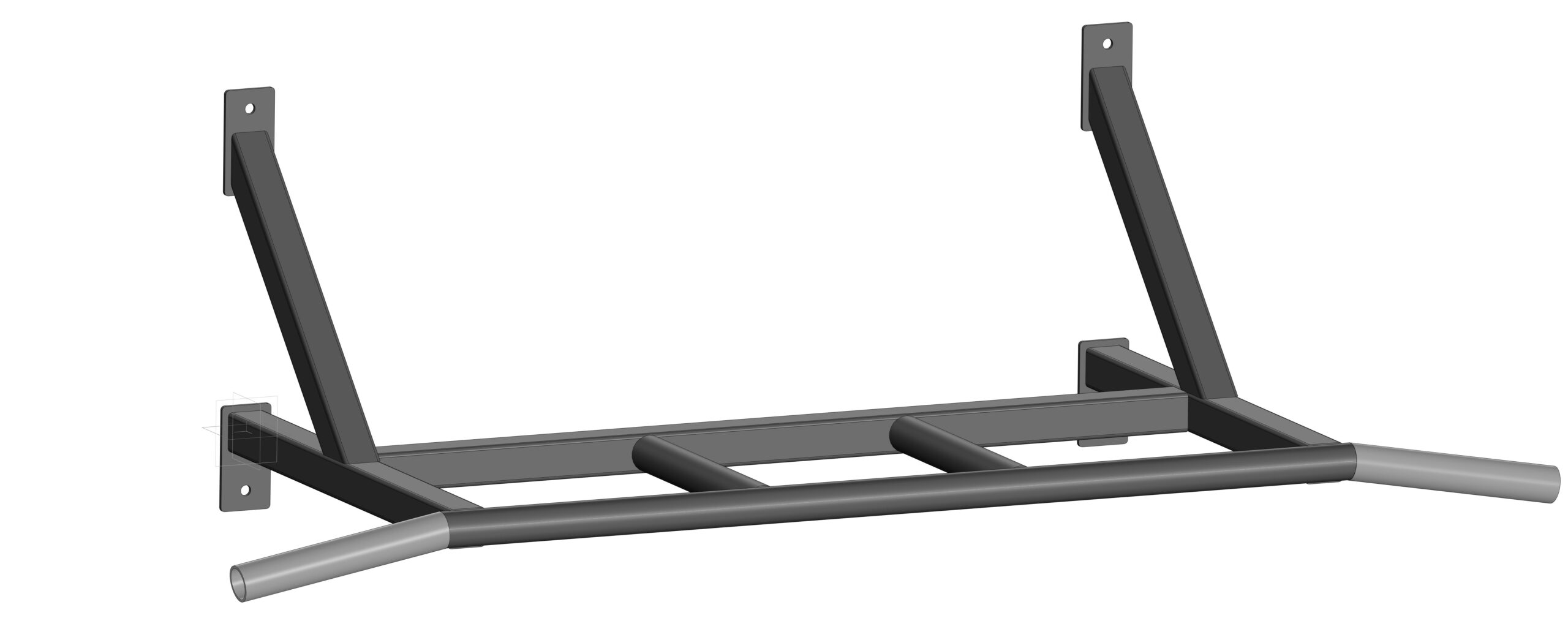

Это самый обыкновенный турник для подтягиваний. Изготовленный не один раз. Перед изготовлением был проведен расчёт на прочность в программе Ansys.
- Главная -
- Чертежи -
- Строительство -
- Игровое оборудование, тренажеры, спорт -
- Турник многоцелевой
Турник многоцелевой
0
4
198
0
2
20
Сообщить о проблеме
Автор
Алексей
Дата
29.07.2021
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 19.0.11
Как открыть?
Отзывов пока нет
Содержимое архива
-
Платик 1.m3d
-
Труба 1.m3d
-
Труба 2.m3d
-
Труба 3.m3d
-
Труба 4.m3d
-
Труба 5.m3d
-
Труба 6.m3d
-
Турник.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Евгений Мусаткин
R-Laser
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Основые габариты 1080х400х320. Расчёт проводили на 150 кг. Основные нагрузки были в зонах сингулярности и в 5 раз ниже допустимых. По сути зависит от качества сварного шва. Если использовать квадратные трубы толщиной 2, 3 мм, то турник запросто удержит в несколько раз больше. Основной проблемой будет обеспечение надёжного крепления верхних труб-растяжек к стене, главное, чтобы не вырывало анкерные болты. Сами же анкерные болты под диаметр 8 мм способны выдержать усилие вырыва до 2 тонн, естественно при условии, что отверстие просверлено в нужный диаметр и не раскрошено.
основные габариты подскажите, да и на какую max нагрузку был расчет
