Турник мультизахват

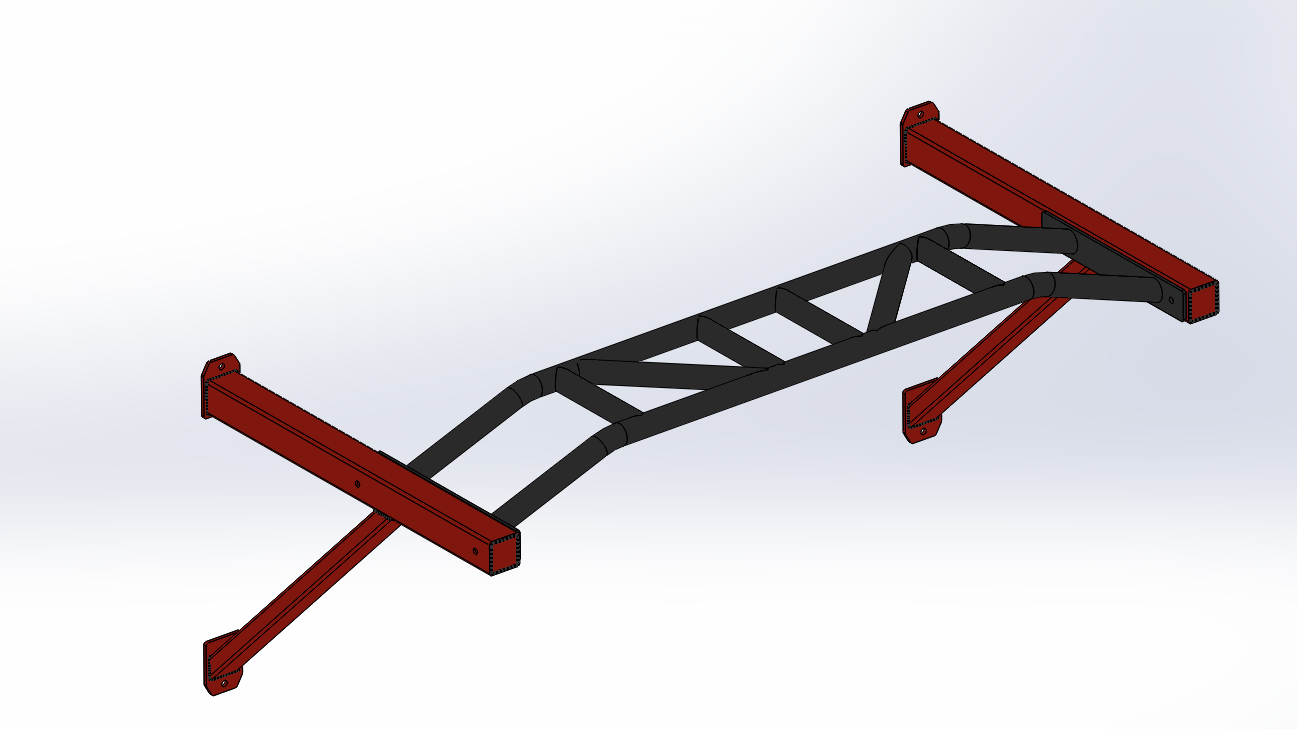

Турник мультизахват выполнен из трубы водогазопроводной диаметром 32мм, трубы профильной квадратного сечения 50х50х3 мм, трубы профильной прямоугольного сечения 25х50х3мм, деталей выполненных из листового металла толщиной 5мм.
Габаритные размеры ДхВхШ 524х605х1220мм.

Состав: 3D Сборка, 3D детали Язык документа

Софт: SolidWorks 2016

Файлы:
G-DIY-7.00.00 ??୨? G-DIY-7.SLDASM
G-DIY-7.01.00 ??୨?.SLDASM
G-DIY-7.01.01 ??㡠 D32L1100 (C).SLDPRT
G-DIY-7.01.02 ??㡠 D32L200 (C).SLDPRT
G-DIY-7.01.03 ??㡠 D32L300 (I).SLDPRT
G-DIY-7.01.04 ????⨭? ?९????? A40L300.SLDPRT
G-DIY-7.02.00 ?஭?⥩?.SLDASM
G-DIY-7.02.01 ??㡠 ??ਧ. ?஭?⥩?? L600.SLDPRT
G-DIY-7.02.02 ?????誠 ???? ??ਧ. ?஭?⥩??.SLDPRT
G-DIY-7.02.03 ????? ?஭?⥩??.SLDPRT
G-DIY-7.02.04 ??᪮?.SLDPRT
Зеркально отразитьG-DIY-7.01.03 Труба D32L300 (I).SLDPRT
Турник G-DIY.png
