Доводчик дверной

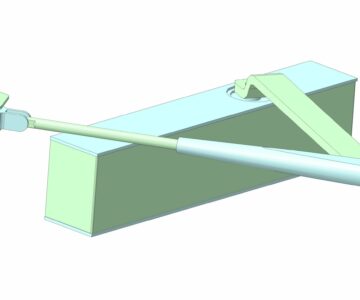

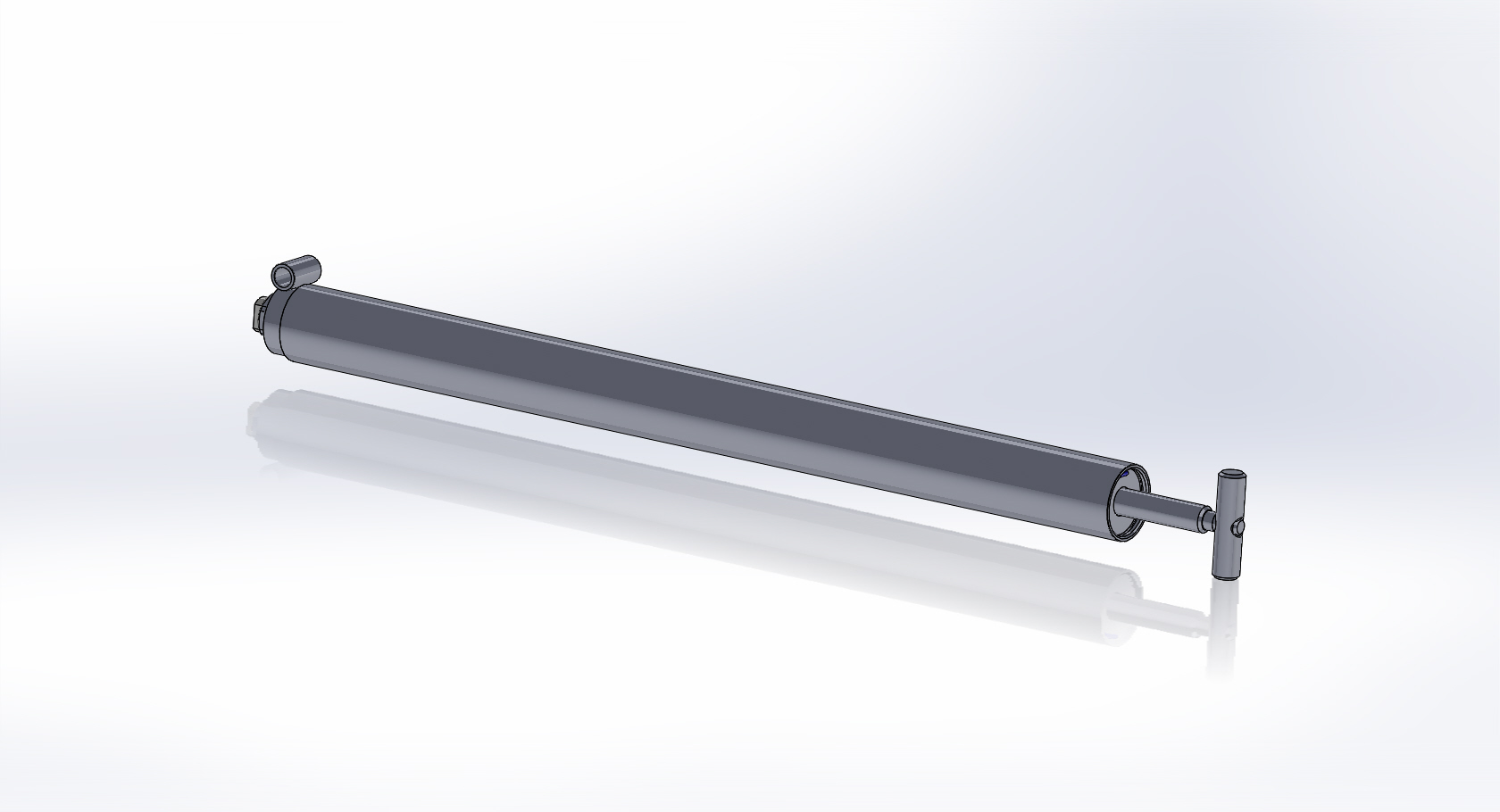

Доводчик дверной с краном Маевского для наружных металлических дверей. Длина цилиндрической части 500 мм.

Состав: 3D сборка, подсборки, детали.

Софт: SolidWorks 18

Файлы:

Концевик с шайбой.SLDPRT

Кран Маевского.SLDPRT

Манжета уплотнительная 15мм.SLDPRT

Прокладка войлочная.SLDPRT

Пружина.SLDPRT

Ручка.SLDPRT

Труба с проточкой.SLDPRT

Шайба 008.SLDPRT

Шайба 009.SLDPRT

Шайба 10 65Г ГОСТ 6402.SLDPRT

Шайба проставочная.SLDPRT

Шайба торцовая.SLDPRT

Шток.SLDPRT

Доводчик дверной.SLDASM

Цилиндр рабочий.SLDASM

Шток сборка.SLDASM

Втулка.SLDPRT

втулка проставочная 12,5.SLDPRT

Гайка М10 ГОСТ 4032.SLDPRT

кольцо крана.SLDPRT
