Дверной блок по эскизу

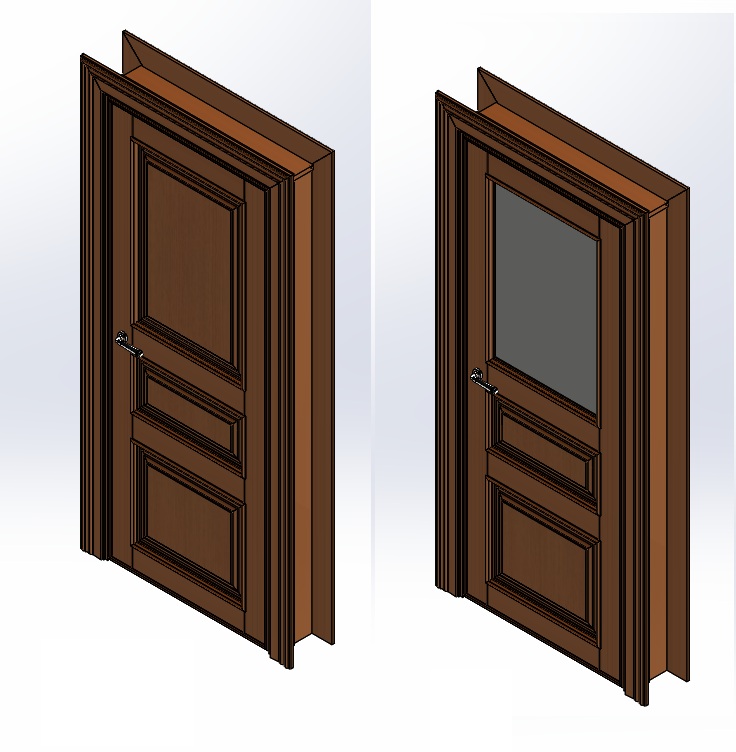

Дверной блок по эскизу с фацетированным стеклом и филёнкой выполнен в двух исполнениях.
Размер полотна дверного блока 2000х800.

Состав: 3d сборка, 3d деталировка

Софт: SolidWorks 2013

Файлы:


Дверной блок по эскизу глухой.JPG

Полотно 2000х800 глухой.SLDASM

Полотно 2000х800 стекло.SLDASM

Коробка+наличник/

Коробка+наличник/Верхняк коробки четверть 52х12.SLDPRT

Коробка+наличник/Верхняк 860х100х40 под расширитель.sldprt

Коробка+наличник/Наличник правый-01.SLDPRT

Коробка+наличник/Наличник верхняк-01.SLDPRT

Коробка+наличник/Наличник левый-01.SLDPRT

Коробка+наличник/Стоевая 2028х100х40 под расширитель.sldprt

Коробка+наличник/Наличник верхняк.SLDPRT

Коробка+наличник/Коробка+наличник+расширитель.SLDASM

Коробка+наличник/Верхняк расширителя 860х115.sldprt

Коробка+наличник/Стоевая расширителя 2012х115.sldprt

Коробка+наличник/Наличник левый.SLDPRT

Коробка+наличник/Наличник правый.SLDPRT

Коробка+наличник/Стоевая коробки четверть 52х12.SLDPRT

Manija.SLDPRT

Стекло с фацетом 783х536.SLDPRT

Новая папка/

Новая папка/Обклад 820х574.SLDASM

Новая папка/Обклад 820х29х23,5.SLDPRT

Новая папка/Обклад 274х574.SLDASM

Новая папка/Обклад 468х574.SLDASM

Новая папка/Обклад 574х29х23,5.SLDPRT

Новая папка/Обклад 468х29х23,5.SLDPRT

Новая папка/Обклад 274х29х23,5.SLDPRT

Каркас/

Каркас/Стоевая 2000х120.SLDPRT

Каркас/Верхняк 700х120х40.SLDPRT

Каркас/Нижник 700х120х40.SLDPRT

Каркас/Средник 700х120х40.SLDPRT

Каркас/Каркас.SLDASM

Обклад/

Обклад/Обклад 274х574.SLDASM

Обклад/Обклад 574х29х26,5.SLDPRT

Обклад/Обклад 468х574.SLDASM

Обклад/Обклад 574х29х23,5.SLDPRT

Обклад/Обклад 820х29х26,5.SLDPRT

Обклад/Обклад 820х574 стекло.SLDASM

Обклад/Обклад 468х29х23,5.SLDPRT

Обклад/Обклад 274х29х23,5.SLDPRT

Филёнка/

Филёнка/Вставка в филёнку 452х560.SLDPRT

Филёнка/Филёнка 804.SLDPRT

Филёнка/Планка 258х10х10.SLDPRT

Филёнка/Филёнка 258х560.SLDASM

Филёнка/Филёнка 454х560.SLDASM

Филёнка/Планка 452х10х10.SLDPRT

Филёнка/Филёнка 806х560.SLDASM

Филёнка/Филёнка 258.SLDPRT

Филёнка/Вставка в филёнку 804х560.SLDPRT

Филёнка/Филёнка 452.SLDPRT

Филёнка/Вставка в филёнку 258х560.SLDPRT

Филёнка/Филёнка 560.SLDPRT

Филёнка/Планка 804х10х10.SLDPRT

Штапик/

Штапик/Штапик 800х18х6.SLDPRT

Штапик/Штапик 2000х800.SLDASM

Штапик/Штапик 2000х18х6.SLDPRT

Дверной блок по эскизу стекло.SLDASM

Дверной блок по эскизу стекло.JPG

Дверной блок по эскизу глухой.SLDASM
