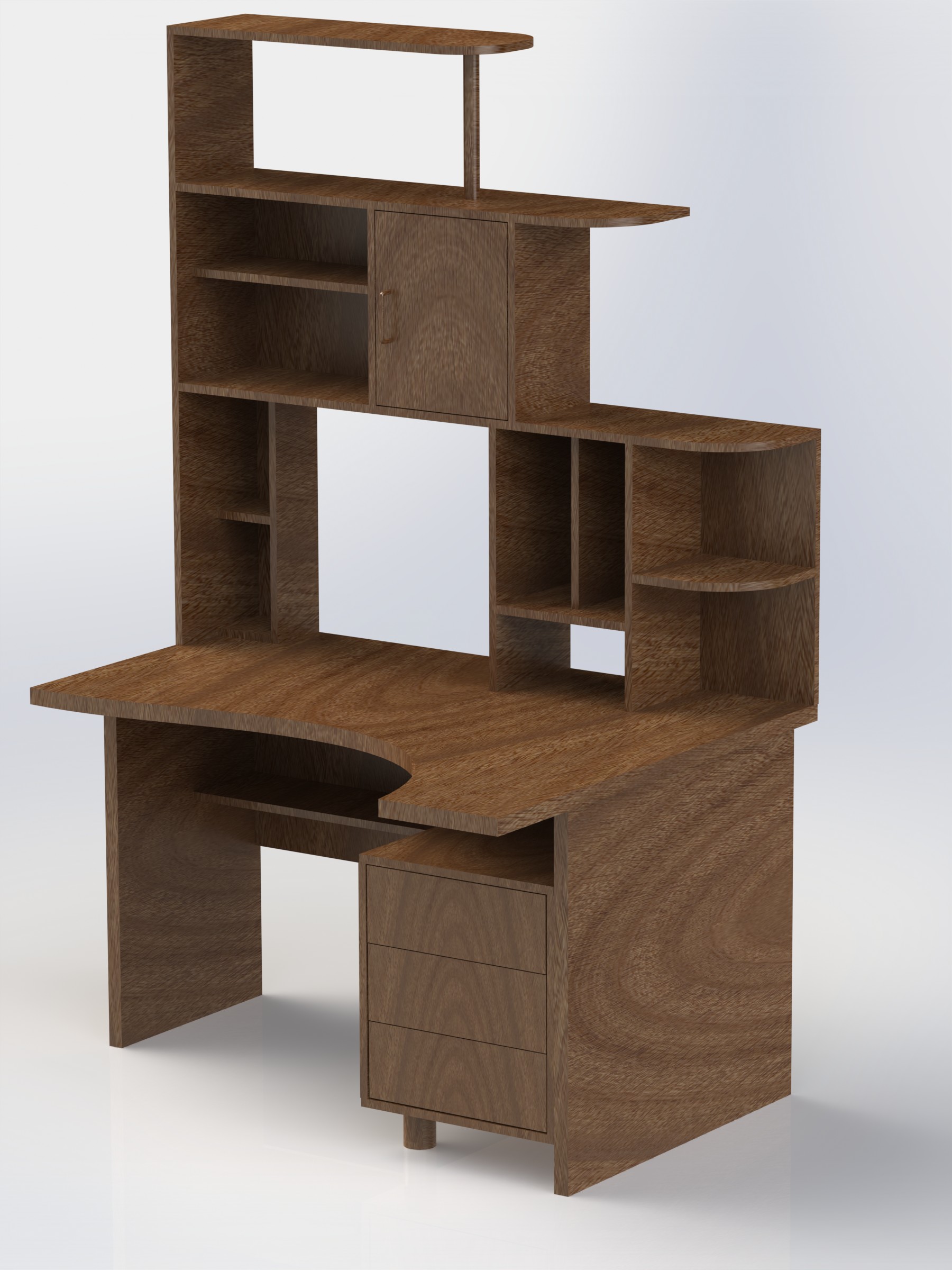

Компьютерный стол с тумбой для выдвижных ящиков, плюс раскладка деталей для распила ДСП с размерами и указанием закатки торцов ПВХ.
Размеры стола:
Столешница 1300х700(левый край)1050(правый), высота до столешницы 740 мм
Пристройка сверху столешницы: 1300х250х1200мм
Тумба: 422х552х470 (на 3 выдвижных ящика)
- Главная -
- Чертежи -
- Строительство -
- Интерьер и мебель -
- Компьютерный стол с пристройкой и тумбой
Компьютерный стол с пристройкой и тумбой
0
200
1505
7
5
20
Автор
Леонид
Никитин
Дата
20.11.2015
Язык
Русский
Состав
3D Cборка, раскладка деталей для распила ДСП
Софт
SolidWorks 13
Как открыть?
Содержимое архива
-
верх.SLDPRT
-
распил.pdf
-
Стол столешница.PDF
-
Стол столешница.SLDDRW
-
Стол столешница.SLDPRT
-
стол.SLDASM
-
тумба.SLDPRT
-
Ящик.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
5
Чтобы оставить комментарий, необходимо войти
Понятно, что для себя. Но исходники вы даете для того, что бы другие могли их редактировать. Иначе можно было просто раскрой дать и фотку готового изделия. В моем комменте написано лишь то, что одной средой Solidworks не обойтись. Нужны еще программы для раскроя.
Если надо могу скинуть фото готового стола
Еще забыл навесы внутренние для дверцы на пристройке
Добрый день,
раскрой в пдф все верно, но можно закинуть его в Корел, и менять размеры как вам угодно.
По тумбе расклад такой - боковые стенки покупал металлические т.к. они само хорошо ездят при выдвижении,
Стол проектировал для себя сам лично собирал тоже сам, все детали подошли идеально, из крепежных материалов только комформаты, из фурнитуры - 3 набора для ящиков, 4 ручки (3 для тумбы, 1 для дверцы на пристройке), 1 труба хромированная, 1 замочек( по желанию), ну и пластиковые держатели для дисков.
Сборка сделана в 3 детали: Стол, надстройка и тумба. Файл раскроя в пдф. То есть, если изменить какие-то размеры, то файлом раскроя пользоваться уже нельзя. Да и менять размеры под себя крайне сложно. Есть косяки по тумбе. Нижний выдвижной ящик ездит в теле самой тумбы, значит в реале тумба не соберется. Ящики выполнены без боковых стенок, не знаю есть ли они в раскрое. Не указано ни одного крепежного элемента, как ее собирать - хз.
