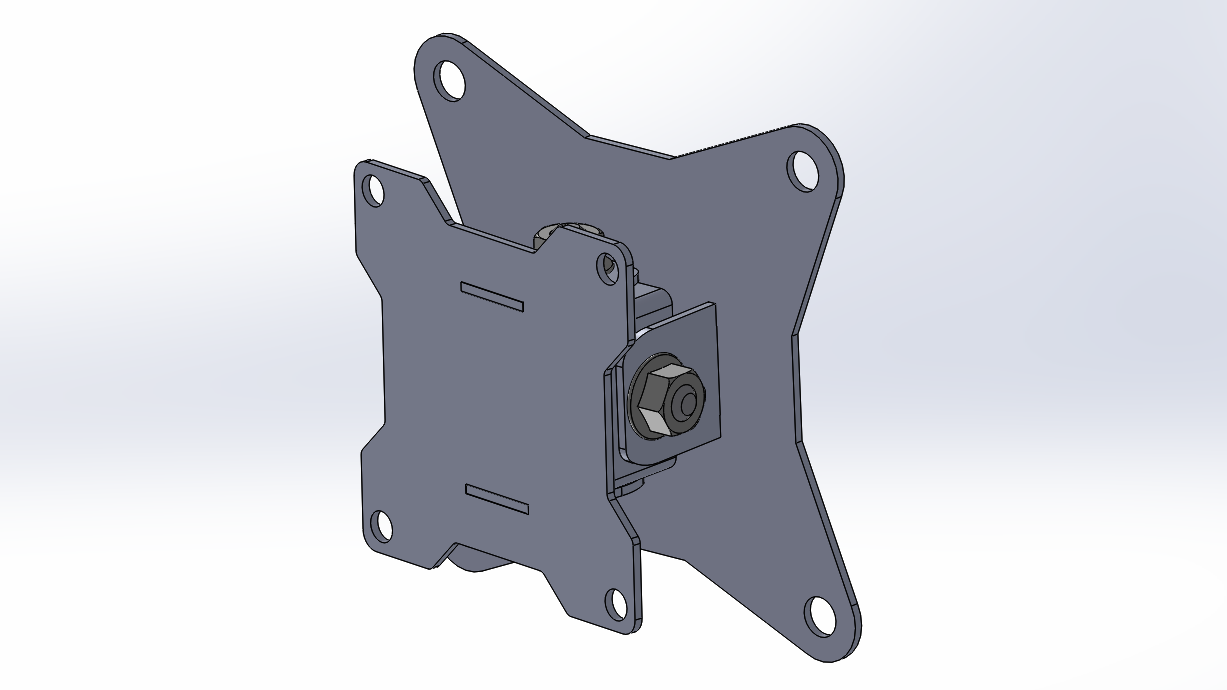

Кронштейн для крепления телевизора (монитора) выполнен из листа 2мм и куска профильной трубы 40х40. Листовые заготовки вырезаны при помощи установки лазерной резки металла. Шарнирный узел кронштейна собран на винты М8 (4шт) под внутренний шестигранник, шайбы диаметром 8 (4шт) и гайки М8 (4шт).
Кронштейн имеет отверстия для крепления телевизора (монитора) (межцентровое расстояние 75х75мм).
- Главная -
- Чертежи -
- Строительство -
- Интерьер и мебель -
- Кронштейн для настенного крепления телевизора
Кронштейн для настенного крепления телевизора
2
15
1410
13
0
30
Сообщить о проблеме
Автор
Альберт
Салимгареев
Дата
18.03.2019
Язык
Русский
Состав
3D Сборка, 3D детали, раскрои деталей для лазерной резки
Софт
SolidWorks 2016
Как открыть?
Содержимое архива
-
Для лазерной резки
-
Ушко (2мм, 4шт).DXF
-
Пластина настенная (2мм, 1шт).DXF
-
Пластина установочная (2мм, 1шт).DXF
-
-
Ушко.SLDPRT
-
Кронштейн натенный для телевизора.png
-
Квадрат.SLDPRT
-
Пластина настенная.SLDPRT
-
Шайба_11371-78.SLDPRT
-
Пластина установочная.SLDPRT
-
Кронштейн 75х75.SLDASM
-
Винт_11738-84.SLDPRT
-
Болт.SLDPRT
-
Гайка-шайба.sldprt
